吉利熊猫轿车车门未关报警灯突然点亮

rong

故障现象：一辆吉利熊猫轿车，累计行驶约2．6万km，出现正常行驶过程中仪表盘上的车门未关报警灯突然点亮的现象。

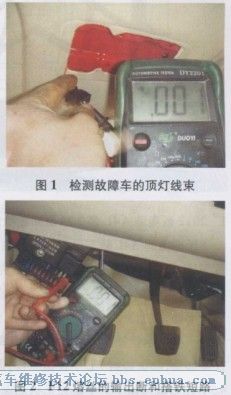

    检查分析：根据故障现象分析，造成上述故障的原因有：门灯开关故障；门灯开关的有关线路故障；仪表盘内部故障。于是对左前门、左后门、右前门、右后门逐一检测，每个门门灯开关均未发现问题，各门灯开关线路也不存在短路的现象。试验发现，当将顶灯开关处于0FF挡时，车门未关报警灯熄灭；而将顶灯开关打在D00R挡或0N挡时，车门未关报警灯就点亮，但车内顶灯却不亮。检查室内顶灯总成，没有发现异常。继续检查发现室内熔丝盒内的F12熔丝熔断，于是将其进行了更换，但更换后立即再次熔断。将车内顶灯导线侧连接器断开后试验，该熔丝还是会立即熔断。测量顶灯线束，发现电源线与搭铁线导通(图1)，顺着线束走向进行排查，未发现顶灯线束破皮和短路之处，但在F12熔丝的输出端用万用表测量，却发现电源线与搭铁是相通的(图2)，由以上检测可以判定，故障是由其他线路问题引起的。为了避免走弯路，查阅该车电路图，发现F12熔丝不仅给车内顶灯提供电源，而且还是CD机的记忆电源，测量该线束也未找到与搭铁短路之处，于是将CD机线束连接器断开后，一切恢复正常，说明问题出在CD机上。



    排除方法：更换带支架的CD机总成。
