汽车传感器常用检测方法

momo

发动机常有传感器的检查判断

传感器在发动机上主要是应用于电子控制系统，诸如：电控点火系统和汽油喷射系统。传感器能够检测各种状态的物理量，并把物理量转变为电量在进行输送。它犹如人的感觉器官，对发动机所有条件下的物理量进行正确的检测，并输入控制计算机电路。因此，传感器是决定发动机电子控制系统好坏的关键元件；
       1、转速传感器： 转速传感器通常安装在分电器或发动机上，它可以检测出曲轴的转角。一但发生故障，会破坏点火系统的工作，使发动机不能工作。由于大多数转速传感器是磁脉冲式的，它能发出微弱的电信号，检测时可使用万用表或示波器；
         一个性能良好的转速传感器用万用表的交流电压档测量转动曲轴时，其输出电压应在1.5~3.0V范围内。若无交流电压输入或输出电压不符合规定，则为传感器损坏，应将其更换；
        在发动机不转时，可进行传感器线圈电阻检查。检查方法是拆下其导线插头，用万用表电阻档测量，其阻值应在250~1500Ω范围内；
        如果怀疑传感器内部导线接触不良，可将万用表置于电阻档与传感器导线相连接，然后晃动导线看万用表指针是否摆动，如果摆动则证明传感器内部导线接触不良，应即排除；
       2、爆震传感器：
       爆震传感器直接安装在汽缸上，由于直接受到发动机缸体上的温度变化或震动影响，因此要求具有较高的可靠性或稳定性。其检修工具“万用表”；
        在发动机运转时，连接好传感器导线，缓慢提高转速，同时用万用表的交流电压档进行测量，如果电压值随之升高，则表明传感器可能有故障；
        在发动机运转时，连接好传感器导线 ，用小胶锤轻轻敲击进气歧管，同时用万用表的交流电压档来测量。如果电压指示值发生波动，则表明传感器有故障；
        将点火开关置于（OFF）位置，10s后拆下传感器接头，再将点火开关置于（ON）位置，用万用表测量车上线束接头上信号输出和回路端子之间的直流电压，其值应符合规定（具体数值请查看被维修车辆的维修手册），否则线路可能有故障；
    3、水温传感器：
     水温传感器是测量发动机冷却水温度的感应器，由热敏电阻构成，安装在发动机冷却水道上。当冷却水温度发生变化时，其阻值随之改变。在电控燃油喷射系统中，这一信号会输入电控单元，就能按照冷却水温度修正喷油量的多少。因此，水温传感器的精密度对喷油量有一定影响。当混合气过浓或过稀时，应先检查水温传感器，然后在检查其它传感器；
        在检查时，可拆下水温传感器，将其置于茶壶内对其进行加热测试，测量在不同水温时的电阻值，在水温20℃时其阻值应为2~3KΩ阻值左右,80℃时应为0.2~0.4kΩ阻值左右.如果测量结果不符合规定要求,则应更换水温传感器；
       4、进气温度传感器：
        进气温度传感器是测量发动机吸入空气温度的传感器，测量进气温度目的在于确定发动机吸入空气的密度，按照吸入空气的温度变化而引起的空气密度变化来修正喷油量。它通常安装在空气流量计内或空气格之后的进气岐管上；
       由于其结构与水温传感器基本相似，检查时可采用水温传感器的检查方法。在正常情况下，当温度在20℃时，阻值约为2~3kΩ，60℃时，阻值约为0.4~0.7kΩ。如果测量结果不符合规定要求，则应更换其传感器。当安装于空气流量计内的进气温度传感器损坏时应更换空气流量计 ；
       5、进气压力传感器：
       采用速度/密度方式检测进气量的电控燃油喷射系统，是利用进气歧管 压力传感器来间接地测量发动机吸入的空气量，检测时通常检查传感器的电源电压和输出电压；
         电源电压的检查：拆下进气岐管上的压力传感器的线束插头，将点火开关置于（ON）位置，然后用万用表的电压档来测量线束插头上的电源端子之间的电压，其值应符合规定（具体数值请查看被维修车辆的维修手册），否则应更换或修复其电控线束；
       输出电压的检查：拆下传感器与进气歧管相连接的真空软管，使传感器直接与大气相通，然后将点火开关置于（ON）位置，用电压表在电控单元线束插头处测量传感器的输出电压，接着向传感器内加真空，可并测量不同真空下它的输出电压，该电压值应随真空密度的增大而降低，其变化情况应符合技术参数规定，否则应更换其传感器.
       谢谢大家查看，觉得可以请点个赞吧！谢谢咯

《忘忧草》

毛毛kui

感谢分享

zyw4107

谢谢了。又学习了。

北海名车维修

;-)来自: Android客户端

hjj0119

感谢楼主分享

eric989

3、水温传感器：
     水温传感器是测量发动机冷却水温度的感应器，由热敏电阻构成，安装在发动机冷却水道上。当冷却水温度发生变化时，其阻值随之改变。在电控燃油喷射系统中，这一信号会输入电控单元，就能按照冷却水温度修正喷油量的多少。因此，水温传感器的精密度对喷油量有一定影响。当混合气过浓或过稀时，应先检查水温传感器，然后在检查其它传感器；
        在检查时，可拆下水温传感器，将其置于茶壶内对其进行加热测试，测量在不同水温时的电阻值，在水温20℃时其阻值应为2~3KΩ阻值左右,80℃时应为0.2~0.4kΩ阻值左右.如果测量结果不符合规定要求,则应更换水温传感器；

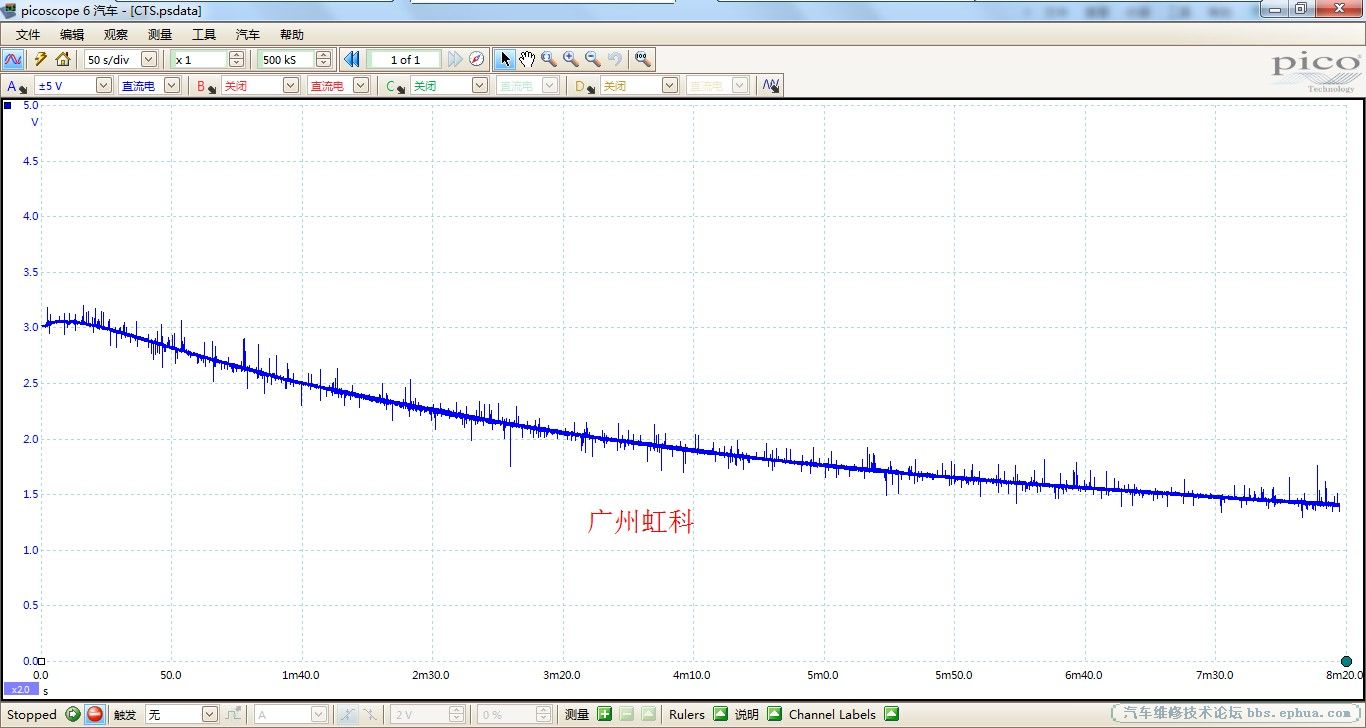

上图是水温传感器的波形。温度低时，输出电压高；温度逐渐升高，输出电压逐渐降低。如果冷车时，水温传感器输出电压低，ECU则会输出错误的喷油信号。

这有个案例。08年的帕拉丁进厂后车主反映∶冷车状态发动机启动困难，到达正常工作温度后上述故障现象一次都没有出现过。有兴趣的可以到这个网址阅读http://www.qichebo.com/bbs/forum.php?mod=viewthread&tid=50968&extra=page%3D1

hehuaenlin

好

dbf1592268254

没有更多的传感器电阻值吗
