雷诺梅甘娜Ⅱ车发动机无法起动

rong

故障现象：一辆雷诺梅甘娜Ⅱ轿车，累计行驶里程约为15 万k m，因发动机无法起动着机而被拖至我公司维修。

  故障诊断：客户反映以前发动机只是偶尔起动不着，后来故障出现的频率越来越高，直至彻底无法起动。接车后，首先验证故障。刚开始发动机没有起动着机，起动时起动机转动有力，发动机无着机征兆。但多起动了几次发动机竟然着机了，而且着机后发动机怠速稳定，加速顺畅，发动机故障灯没有点亮。初步分析导致发动机起动困难的主要原因可能有以下几点:一是曲轴位置传感器信号不良或电控系统部件故障; 二是燃油泵损坏或燃油系统线路故障;三是点火系统故障。

  连接CLIP 进行检测，没故障代码储存，可初步排除发动机电控系统相关传感器偶发失效的可能。接着读取曲轴位置传感器信号，发现在起动发动机时该信号正常。接着打开发动机室盖，检查相关搭铁线，没有发现异常松动情况; 检查发动机主结束和各导线连接器，均正常。继续试车发现，发动机再次出现无法起动故障。于是根据电路图检查点火系统电路。

  检查点火线圈各连接器端子到发动机ECU 线束连接器端子间的导线连接情况，正常，一缸点火线圈连接器端子1由智能配电模块( UPC) 提供电源， 端子2 通往发动机ECU ，由发动机ECU 在发动机起动时提供搭铁信号，从而控制点火系统工作。用万用表测量点火线圈2 个连接器端子，发现在起动发动机时有信号电压，说明点火系统正常。

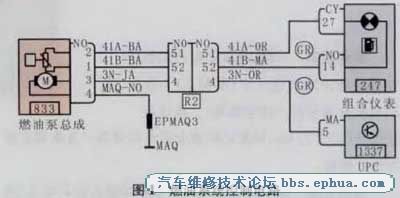

  检查燃油控制系统。接通点火开关后，倾听燃油泵的工作声音，正常情况下，燃油泵会工作35 ，并且能够听到燃油泵转动的声音，但此时却没有听到。拔掉发动机进油管，发现在起动发动机时确实无汽油泵出，说明燃油泵确实没有工作，于是查看燃油系统电路图(图1) 。

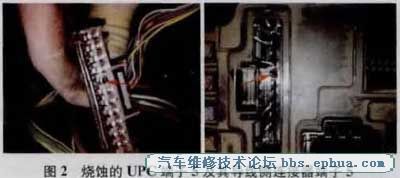

  如图1所示，燃油泵总成结束连接器端子1、端子2 接油位传感器线路，端子3 接控制电源线，端子4 接搭铁线。在起动发动机时，用万用表测量端子3 上的电压，为12V; 测量端子4 的搭铁情况，也正常。难道是燃油泵坏了? 为了确认故障点，用试灯一端接端子3 ，另外一端搭铁，发现在起动发动机时，试灯却没有点亮，说明用万用表测得的是虚电，可能燃油泵端子3 到UPC 端子5 间的线路上存在虚接，或UPC 内部有问题。首先找到R2 线束连接器( 图1 )，测得R2 的端子4到燃油泵连接器端子3 间的线路正常。接着准备测R2 的端子4 到UPC 端子5 间的线路，当将UPC 上的棕色导线侧连接器拔下时发现，其端子5 己烧蚀( 图2) 。

  故障排除：处理被烧蚀的UPC 端子及其导线测连接器端子，涂上导电胶，重新插接好该导线连接器后试车，上述故障排除。
