第一次用柴油小灵通测DELPHI DCM3.2晒图

xiaoman1825xiao · 发表于 2014-4-7 10:05:01

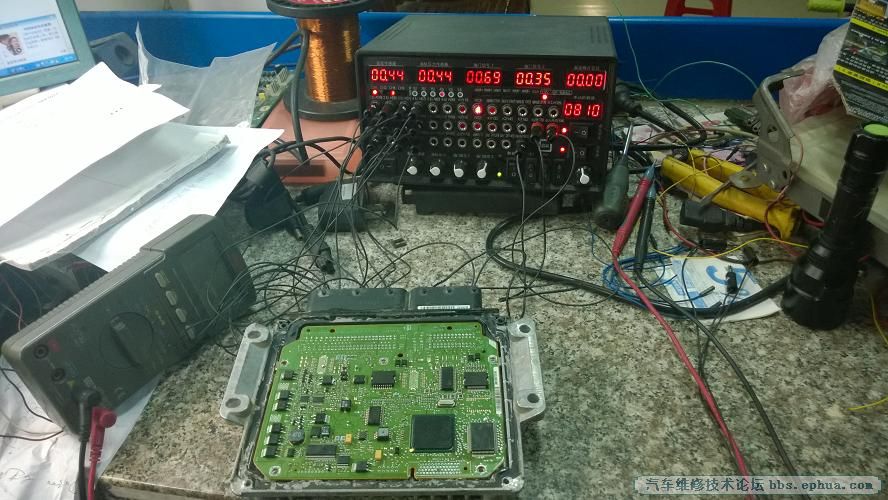

不能着车，修理厂拿过来让帮忙测一下行不行的。偷懒。就接了电源、地线、油嘴、曲轴凸轮轴信号。要下载新软件才有
DCM3.2的接线图。接线的时候电脑板B19脚（点火开关）提示接小灵通的3（B1），导致电脑没工作。后来把这脚接了小灵通的点火开关（194）电脑板才工作。曲轴信号没有DCM3.2的，用了个 EDC16C39曲轴信号.xh 。。能测试到电脑板有喷油信号。转速要上到100才有喷油。超过1500就没了。估计是环境有杂波，波形被干扰了导致这样。
