09捷达 压力正常 压缩机不工作风散不转

[复制链接]

3

主题

168

回帖

378

积分

骑士

积分
378
QQ
发表于 2014-4-12 21:50:36 | 显示全部楼层 |阅读模式
新手发帖请多包涵
前天来辆捷达,手动空调,驾驶员说刚加过氟利昂但是空调不工作没冷气。
接车一看  开空调AC灯亮鼓风机出风,检查氟利昂正常,确定电路故障,
上431检查进发动机系统故障码一个,空调压力传感器信号电压低,
目测线路正常无碰撞历史。检查方向盘下的保险丝盒有个10保险丝烧断更换好清除故障码再测故障码显示
空调压力传感器信号电压高。
找到压力传感器为3线测量一根12V 来自方向盘下保险盒  一根接地   一根信号 信号线到发动机电脑版
此空调工作方式是AC信号到发动机电脑版发动机电脑版接收空气温度和压力传感器信号来决定让不让空调工作
如果条件允许发动机电脑给空调模块信号,空调模块控制压缩机和冷凝器风扇工作
更换压力传感器后,抽真空,加氟,开空调 正常。
回复

使用道具 举报

3

主题

168

回帖

378

积分

骑士

积分
378
QQ
 楼主| 发表于 2014-4-12 22:01:35 | 显示全部楼层
拍的不清,

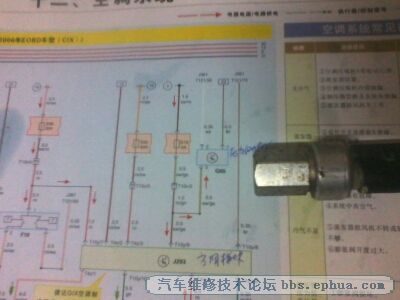

空调电路图

空调电路图
回复

使用道具 举报

50

主题

2070

回帖

5129

积分

风云使者

积分
5129

社区居民

QQ
发表于 2014-4-13 15:30:33 来自手机 | 显示全部楼层
哈哈
回复

使用道具 举报

8

主题

122

回帖

595

积分

骑士

积分
595

社区居民

发表于 2014-6-12 14:45:15 | 显示全部楼层
谢谢学习了
回复 支持 反对

使用道具 举报

1

主题

66

回帖

203

积分

侠客

积分
203
发表于 2014-7-25 14:23:41 来自手机 | 显示全部楼层
谢谢楼主分享
回复 支持 反对

使用道具 举报
