别克凯越 雨刮器故障

rong

故障现象：一辆别克凯越轿车，车主报修打开点火开关后，雨刷开关在关闭的情况下，雨刷器依然工作。

    故障诊断与排除：接车后首先确认故障现象，查阅电路图后得知，此车的雨刷电机和模块是一体的。拔下雨刷电机插头后雨刷停止工作。

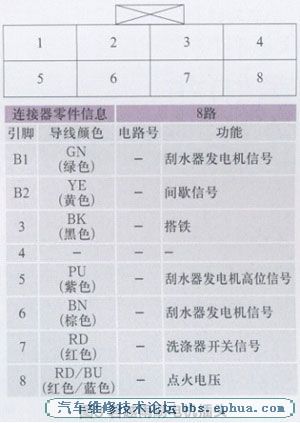

    分别测量雨刷电机插头的针脚(图3)，测量结果为：

    1号脚：空针(只有在不带后雾灯开关的车上使用)。

    2号脚：打开雨刷开关间歇挡，调节雨刷频率电压随之变化在12．28～12．38V之间。

    3号脚：与搭铁相通。

    4号脚：空针。

    5号脚：打开雨刷开关高速挡12V。

    6号脚：打开雨刷开关低速挡12V。

    7号脚：打开洗涤开关12V。

    8号脚：打开点火开关12V。

    测量数值符合要求，说明输入信号正常，雨刷开关和线路故障点被排除。于是判断为雨刷电机总成内部短路造成的故障。更换雨刷电机总成后故障现象消失，系统恢复正常。

    维修小结：凯越车的雨刷电机是由模块控制的，而控制模块和雨刷电机集成在一块作为一个总成。根据电控系统的组成分类：输入一电子控制单元一输出。利用排除法输入信号，经测量后正常，雨刷电机运转正常，说明执行器正常。因此，输出部分也被排除了，所以只要检查电子控制单元即可。锁定故障原件进行替换实验，最终故障排除。
