雷克萨斯LS400空调鼓风机只有高速档

rong

行驶里程约19万km的丰田雷克萨斯LS400轿车。该车开启空调时，空调鼓风机只有高速档，而没有低速档。
    故障检修：
（1）故障原因分析

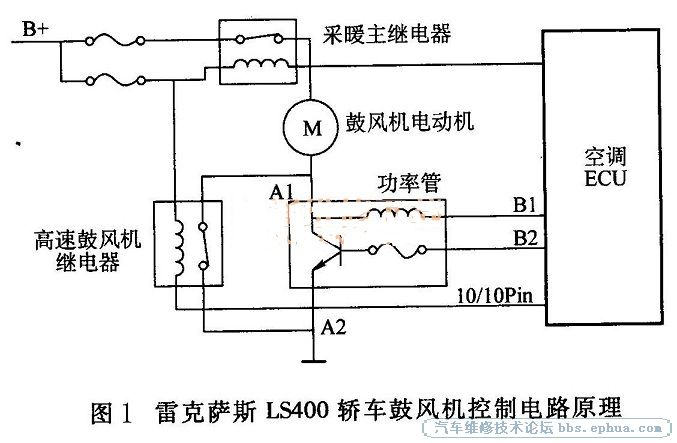

    雷克萨斯LS400轿车鼓风机控制电路原理如图1所示，鼓风机转速不能调低的可能原因有：

    1）鼓风机功率管损坏（短路）。
    2）高速鼓风机继电器与空调ECU之间的线路有搭铁之处。
    3）空调ECU与鼓风机功率管之间的线路有短路故障。
    4）空调ECU有故障。
    （2）故障检修方法
    1）检查高速鼓风机继电器与空调ECU之间的线路有无搭铁。拔下空调ECU插接器，用一只10w的试灯，一端接蓄电池正极，另一端接触空调ECU线路插头的10/10Pin端子。试灯不亮，说明高速鼓风机继电器与空调ECU之间的线路没有搭铁。
    2）检查功率管。拔下功率管的插接器，将试灯的一端连接蓄电池正极，另一端连接功率管的Al端子；将功率管的A2端子直接连接蓄电池负极，B2端子连接10kΩ的可调电阻，电阻的另一端则连接蓄电池正极。调节可变电阻的阻值，如果功率管正常，试灯应随着可变电阻的阻值减小而逐渐变亮，实际检测情况是试灯一直亮着，改变可变电阻的阻值时试灯亮度没有变化，这说明功率晶体管有短路故障。
    （3）故障处理措施
    更换新的功率管，空调鼓风机的转速恢复正常，故障排除。
    故障分析：该车鼓风机控制模式有两种：一种是无级变速控制模式，由空调ECU通过B2端子向功率管的基极输出控制信号，控制功率管的导通程度，即控制了鼓风机电动机的电流，从而实现了鼓风机转速的无级调节。另一种是高速控制模式，由空调ECU通过10/10 Pin端子控制高速控制继电器线圈的通断电，实现鼓风机的高速控制。
    如果在检查功率管时，试灯的亮度能随可调电阻的调节而变化，说明功率管正常，这时，就需要检查功率管与空调ECU之间的线路有无对电源线短路故障，若线路也正常，则故障就是空调ECU了。
