别克GL8商务车室内灯常亮

[复制链接]

9533

主题

2219

回帖

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9381032

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2014-8-2 10:09:33 | 显示全部楼层 |阅读模式
一辆行驶里程超20万km的别克GL8商务车。该车室内灯不受车门控制而常亮,即室内灯只能通过控制天窗边的门灯开关进行打开或关闭。
    维修过程:
    1)经确认,在前照灯和IP灯变光开关未开至“顶灯”位置的情况下,关闭车门后,室内灯常亮。只能用室内灯超控开关关闭室内灯。

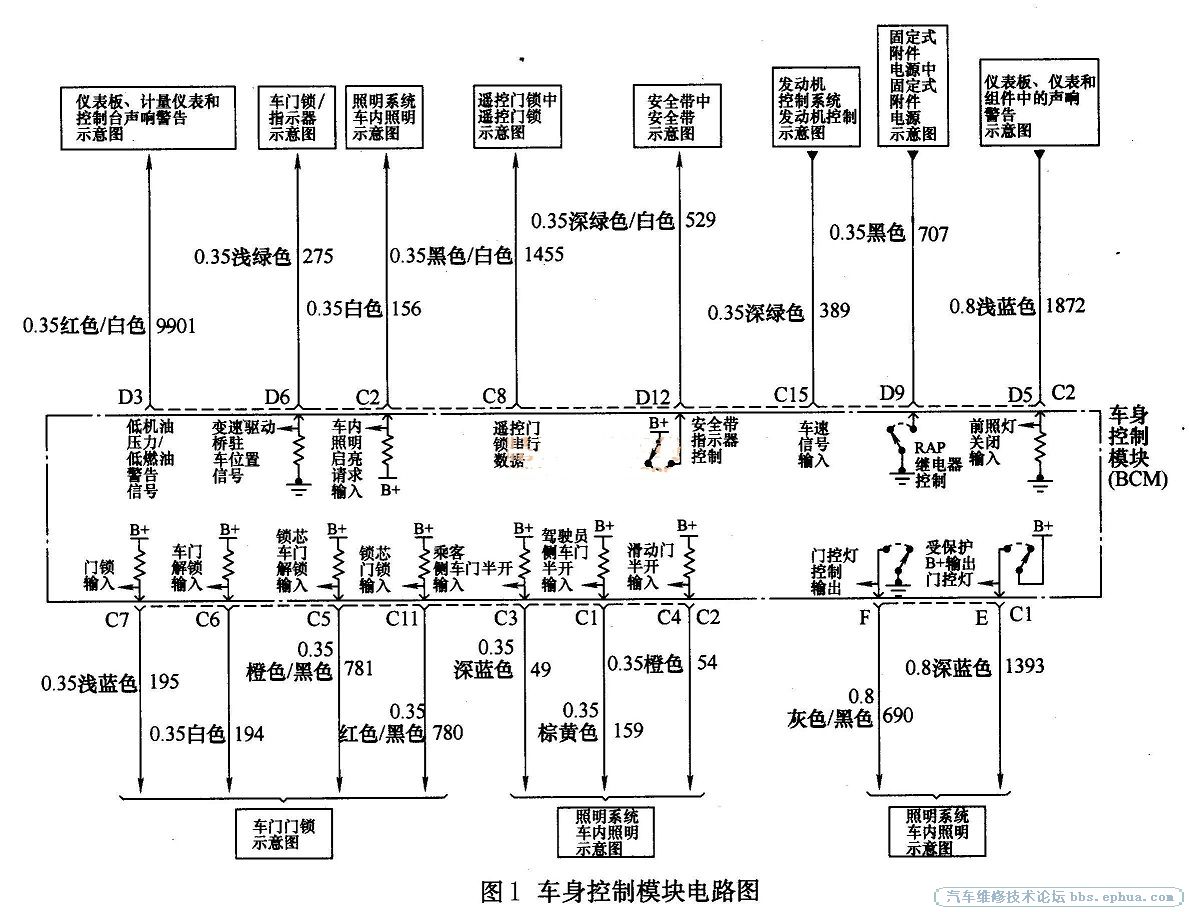

    2)查阅电路图(见图1),分析造成此故障的原因可能有:
    ①BCM控制的C1-F端子690号线短路,BCM的C2-C2端子信号线短路。
    ②BCM内部损坏造成690号线接地,车门开关信号常接地等。
    3)检查BCM的C2-C2端子信号线(控制仪表变光最后一挡打开顶灯),发现没有异常接地。
    4)断开BCM的C1所有端子后向C1-E端子供电,但是没有给C1-F接地可发现顶灯仍亮,说明690号线上有接地之处。
    5)沿690号线找到并断开C200-B3端子,测试两侧接地情况发现S259侧有接地,而C308侧正常。
    故障解决:仔细检查后发现690号线在仪表台下对地短路,修复后故障解决。
命运把握在我手,命运由我去创造. 看帖回贴 是一种美德!
