通用雪佛兰鲁米娜（CHEVROLET LUMINA） 3. 8L轿车，打开空调开关后，从风口吹出的风不凉（空调系统不制冷），打开发动机盖仔细观察，发现压缩机没有工作。
故障检修：
（1）故障原因分析
导致压缩机不工作的原因有：
1）压缩机传动带松弛打滑。
2）电磁离合器电磁线圈有断路或短路故障，离合器盘与带轮的间隙过大。
3）电磁离合器控制电路有故障，导致电磁离合器不能通电接合。
（2）故障检修方法
1）直观检查压缩机传动带，完好无损，张紧度也正常。

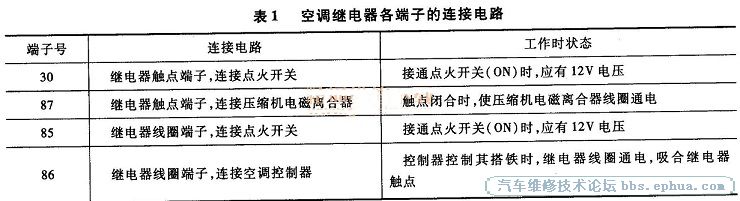

2）检查空调继电器。拔下空调继电器，该继电器的4个端子连接电路见表1。
接通点火开关（ON），用万用表直流电压档测得端子30和85对搭铁电压均为12V，说明电源线路正常；用导线跨接端子30和87，电磁离合器吸合，此时起动发动机，打开空调开关，从风口吹出冷风，这说明压缩机不工作，是由于空调继电器触闵帐础⒓痰缙飨呷τ卸搪坊蚨下贰⒓痰缙飨呷?刂频缏酚卸搪坊蚨下返裙收希?沟绱爬牒掀鞑荒芡ǖ缃雍纤?隆�
起动发动机，打开空调开关，用万用表测量85和86两端子间的电压，没有12V电压，而用导线直接将端子86搭铁，电磁离合器能吸合，说明继电器触点、线圈均正常，故障在空调继电器线圈控制电路。
3）检查压力开关。用万用表电阻档测量压力开关通断情况：拔下压力开关的插头，测量压力开关，检测结果为低压开关通路，高压开关断路，正常情况下低压开关和高压开关均应通路，检测结果表明高压开关有故障。
（3）故障处理措施
更换高压开关，压缩机能工作，空调制冷正常，故障排除。
故障分析：本例空调不制冷的故障是由于空调继电器线圈不能通电，其触点不能闭合，致使压缩机电磁离合器不能通电接合，压缩机不工作。导致空调继电器线圈不能通路的可能原因有：
1）压力开关有故障。正常情况下，低压开关在系统压力低于276kPa时断开，高压开关在系统压力高于3034kPa时断开。
2）空调继电器线圈控制线路连接有断路之处。
3）空调组合开关有故障。
4）温度传感器有故障。
5）空调控制器有故障。
如果检查压力开关为正常，就需要依次检查其他可能的故障部位。 |
|
