长安之星二代,大灯微亮。新手必看,高手见笑顺便指导下。

  [复制链接]

4

主题

90

回帖

146

积分

侠客

积分
146
发表于 2014-9-24 23:40:31 | 显示全部楼层 |阅读模式
故障车型:   长安之星二代。
行驶里程:    56000KM。
故障现象:右边大灯微亮,左边大灯正常。
故障诊断和排除:接车后,首先验证故障,右边大灯无论远近光,亮度就像小灯式的,微微点亮,眼睛都可以看清楚灯丝微微发红。而左边正常。

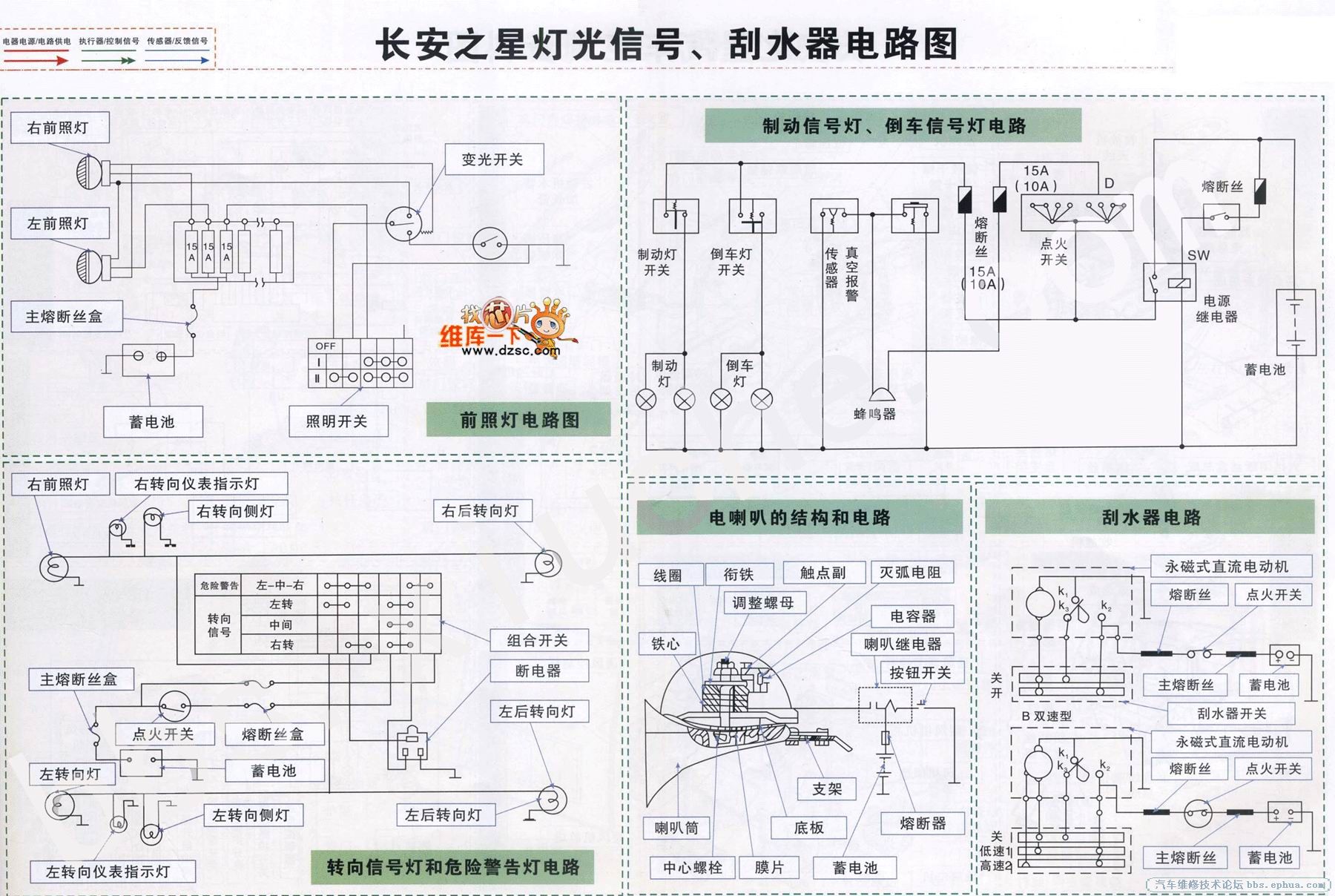

翻翻电路图: 20081021101226349201105012317158550.jpg
原来这种车型是没有大灯继电器的,有一个常通正极。开关是直接控制负极变光的。
在心里猜猜故障点:
1,大灯本身故障。
2,大灯插头锈蚀。
3,+级线路锈蚀。
4,还没想到。

因为左边大灯正常,右边无论远近光都微亮。而且两个负极控制线左右是连在一起的,控制线出故障会左右一起发生才对。单独的只有常通正极。拆开大灯插头,打开近光。用万用表试验。一端接常通正极,一端接近光-级,10.47V。不正常。一端接稳固正极,一端接近光-级。12.45V。正常。打开远光,一端接常通正极,一端接远光-级,10.11V。一端接稳固正极,一端接远光-级,12.45V。
因为控制线是左右大灯共用的。难道接头处锈蚀吗?  拆开线束,一切正常。
难道开关处搭铁不良?没理由啊,共用的控制线,有故障应该左右一起微亮啊。
于是,大脑短路中............
忽然注意到左边正常的大灯灯光很高,晃到眼睛了。仔细看看,灯泡都装歪了,拆开大灯,

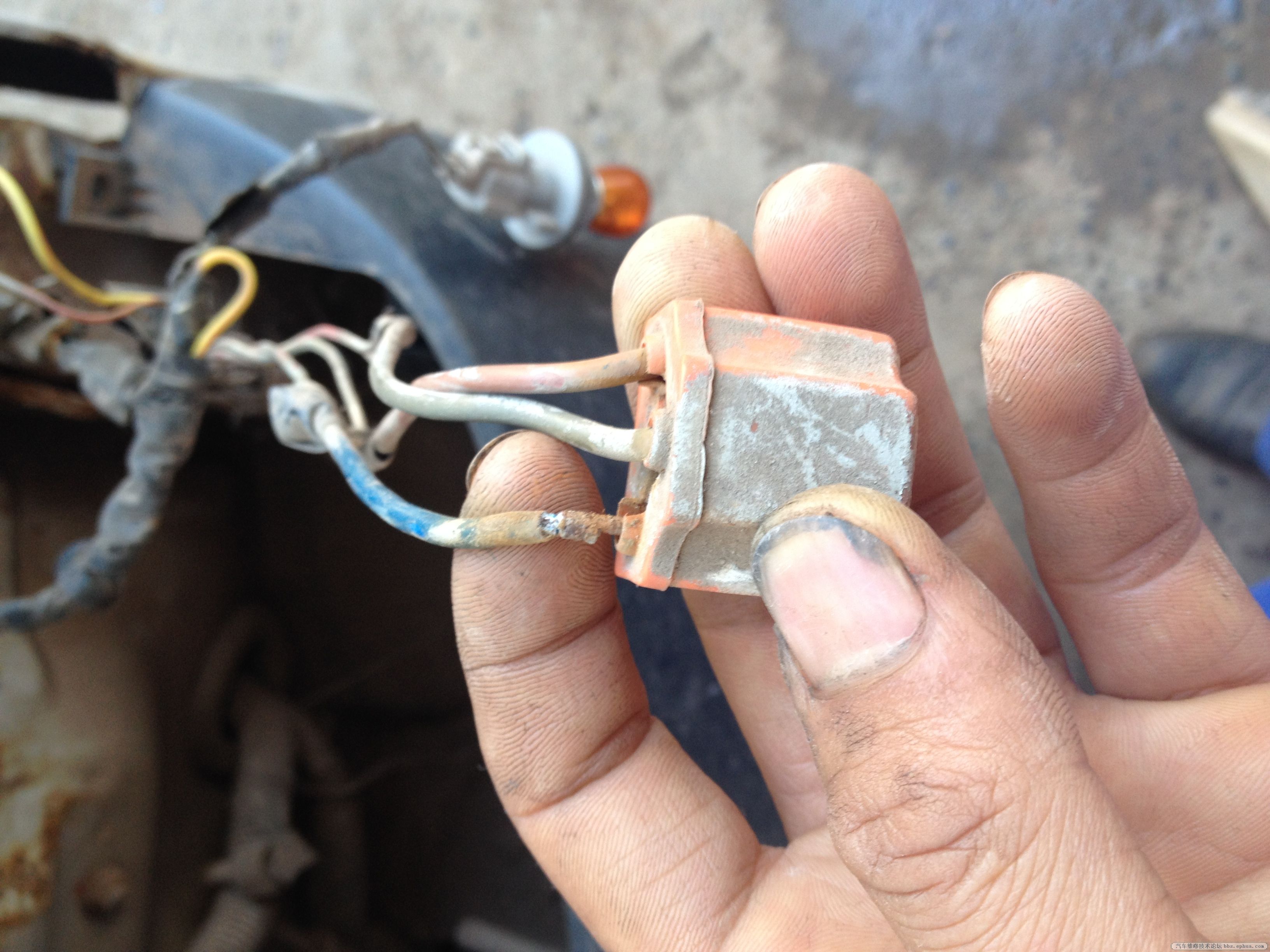

于是看到插头;;
故障点分析,难道是因为插头接触不良,导致??? 那也应该是插头锈蚀的左大灯不亮啊,为什么故障确实是右边插头正常的大灯微亮呢。??
高手指导下把。
回复

使用道具 举报

4

主题

90

回帖

146

积分

侠客

积分
146
 楼主| 发表于 2014-9-24 23:44:48 | 显示全部楼层

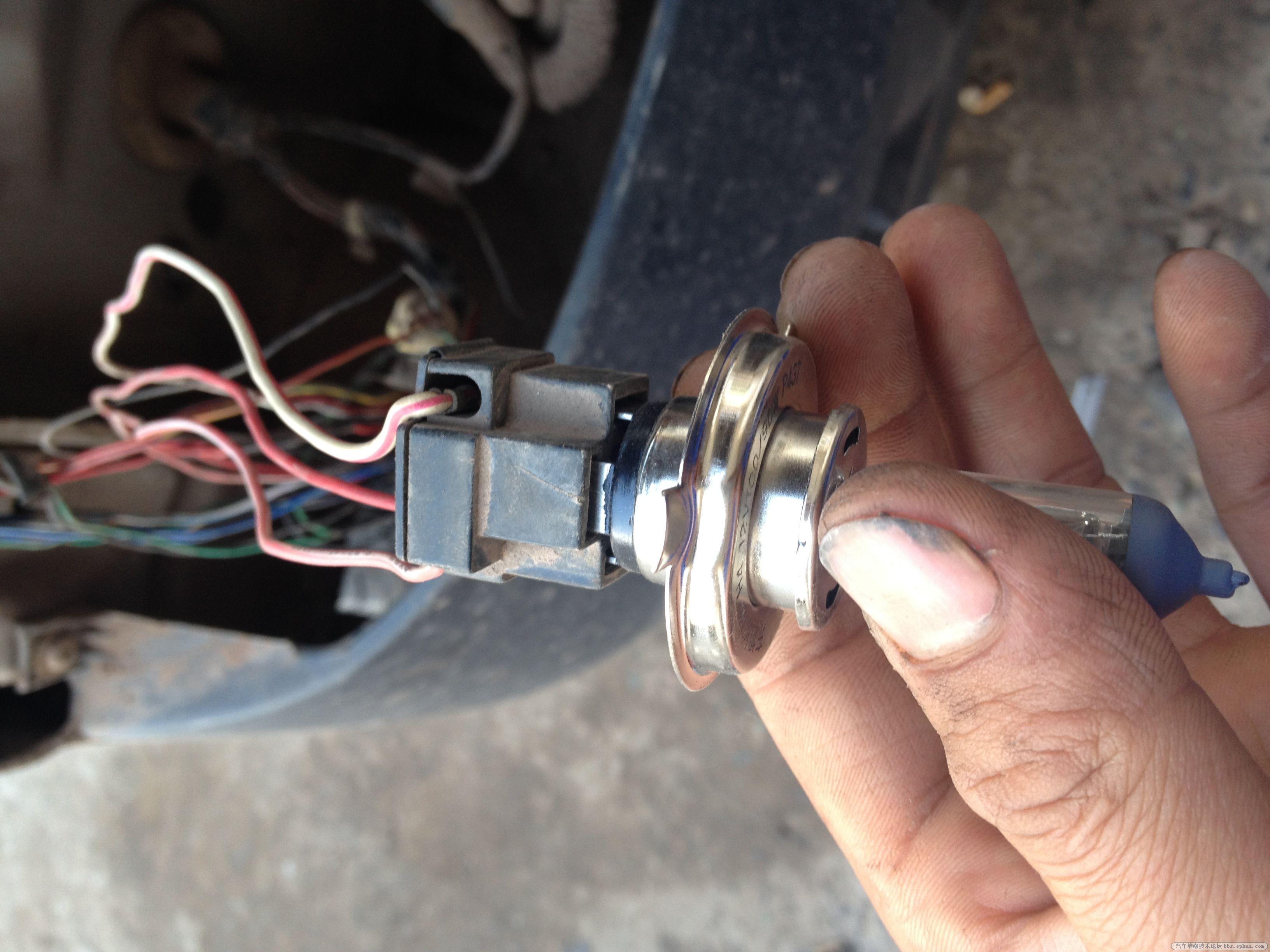

锈蚀的插头是正常点亮的一边,没问题的是不正常的一边。
回复 支持 反对

使用道具 举报

4

主题

90

回帖

146

积分

侠客

积分
146
 楼主| 发表于 2014-9-24 23:47:47 | 显示全部楼层
各位高手分析下,为什么。
回复 支持 反对

使用道具 举报

4

主题

167

回帖

396

积分

骑士

积分
396

社区居民忠实会员

发表于 2014-9-24 23:53:28 | 显示全部楼层
我不会修车 但是我猜应该是电源到负极没有回路 不亮 电流经过近光/远光 到达另外近光/远光再经过负极回路,然后亮了  哈哈哈哈 是不是是不是 我才发现原来修车这么简单
回复 支持 反对

使用道具 举报

11

主题

273

回帖

3840

积分

精灵王

积分
3840

社区居民忠实会员

发表于 2014-9-25 04:05:08 | 显示全部楼层
如楼上所说:正常线路是并联,现在成串联了。
回复 支持 反对

使用道具 举报

54

主题

499

回帖

2953

积分

精灵王

积分
2953

社区居民忠实会员社区劳模

QQ
发表于 2014-9-25 09:11:56 | 显示全部楼层
你发的电路图有有点点不太好理解,右边的那个电丝是做什?

于是就看了自己的资料。
那个锈蚀的开关发现还是别人换上去的,那以前的呢?换了还是更旧。
这些现象都是中国修理工干出来的事,当然之前不是你修的。
该现象在你之前,可能因为右大灯火线无电,所以从左前大灯引常火线共用。
这现象推断来自在开了远近灯时故障侧的常火线电压有变化,若按原线路,该值理应无变化。
而且中国修理工将引接的火线用的还比较细,于是电阻较大,大致有0.1Ω(稍微细一点的长点的线就有这电阻了)
如你所说,若此时左前大灯远近灯同时亮,将会分走绝大多数电流,这时由于线路电阻,会导致右侧常火线电压被压低。于是出现你所说的故障。

该分析有点点牵强,因为看那车到处是绝缘胶带,于是推断该车被改的程度比较大,这时常规思路已经不能管用了。
回复 支持 反对

使用道具 举报

6

主题

421

回帖

1657

积分

精灵王

积分
1657

社区居民忠实会员

QQ
发表于 2014-9-25 21:09:42 | 显示全部楼层
串联了
回复

使用道具 举报

0

主题

8

回帖

192

积分

侠客

积分
192

社区居民

发表于 2014-9-26 07:30:58 来自手机 | 显示全部楼层
右边大灯的保险丝烧断了
回复 支持 反对

使用道具 举报

4

主题

90

回帖

146

积分

侠客

积分
146
 楼主| 发表于 2014-9-26 21:45:53 | 显示全部楼层
九夜神尊 发表于 2014-9-25 09:11
你发的电路图有有点点不太好理解,右边的那个电丝是做什?

于是就看了自己的资料。

有意思,该线路确实是被改为,远近光同时亮,但究其微亮的原因,还是锈蚀之后电阻过大造成的。另外,:“中国修理工”是很大的一个层次。这里不做讨论,只论事,不论人。谢谢兄弟的分析。
回复 支持 反对

使用道具 举报

46

主题

356

回帖

1503

积分

精灵王

积分
1503

社区居民

QQ
发表于 2014-9-29 01:47:43 | 显示全部楼层
学习
