发几张管路布置图

28 主题	58 回帖	7517 积分

积分: 7517

发消息

发表于 2010-4-11 17:14:55 | 显示全部楼层 |阅读模式

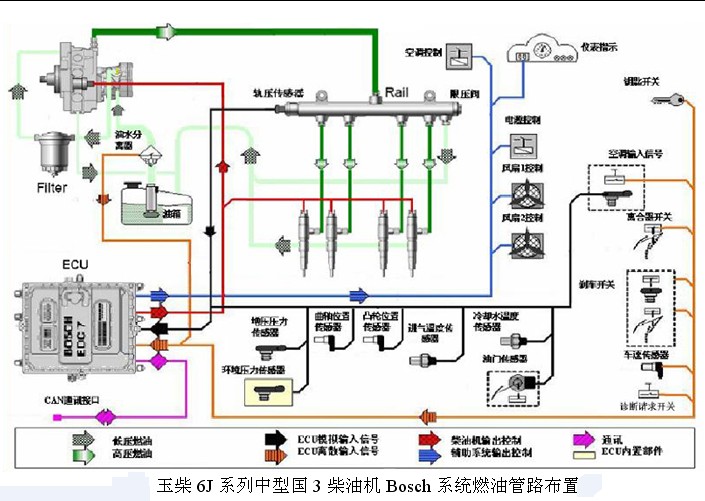

油路、控制电路


回复

使用道具举报

28 主题	58 回帖	7517 积分

积分: 7517

发消息

楼主| 发表于 2010-4-11 17:27:28 | 显示全部楼层

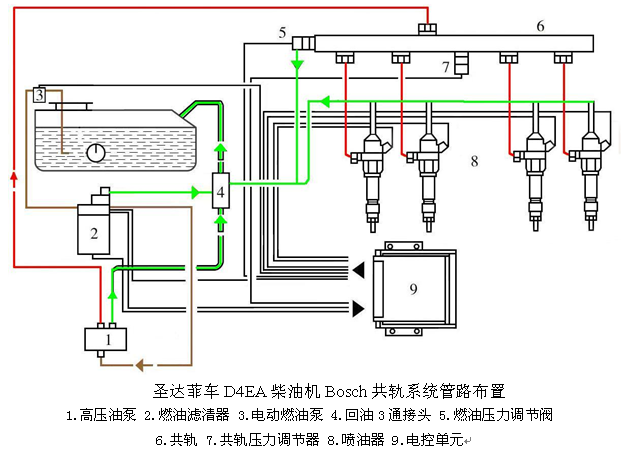

油路,,

回复支持反对

使用道具举报

0 主题	4 回帖	0 积分

积分: 0

发消息

发表于 2010-10-24 21:44:31 | 显示全部楼层

资料不错啊

不错！！！！

回复支持反对

使用道具举报

7 主题	151 回帖	537 积分

积分: 537

发消息

发表于 2010-12-15 21:12:39 | 显示全部楼层

学习了好资料谢谢你

回复支持反对

使用道具举报

0 主题	48 回帖	0 积分

积分: 0

发消息

发表于 2011-3-27 19:19:56 | 显示全部楼层

谢谢学习

回复支持反对

使用道具举报

10 主题	34 回帖	2532 积分

积分: 2532

发消息

发表于 2011-3-30 23:28:39 | 显示全部楼层

看看

回复支持反对

使用道具举报

9 主题	104 回帖	8 积分

积分: 8

发消息

发表于 2011-4-16 20:47:04 | 显示全部楼层

谢谢学习

回复支持反对

使用道具举报

5 主题	163 回帖	403 积分

积分: 403

发消息

发表于 2011-5-18 11:09:13 | 显示全部楼层

很好，很好。谢谢

回复支持反对

使用道具举报

5 主题	163 回帖	403 积分

积分: 403

发消息

发表于 2011-5-18 22:10:21 | 显示全部楼层

很好

回复支持反对

使用道具举报

0 主题	37 回帖	0 积分

积分: 0

发消息

发表于 2011-6-3 10:04:48 | 显示全部楼层

好东西

回复支持反对

使用道具举报
