本田新飞度导航安装教程

rong

本田新飞度GPS安装教程

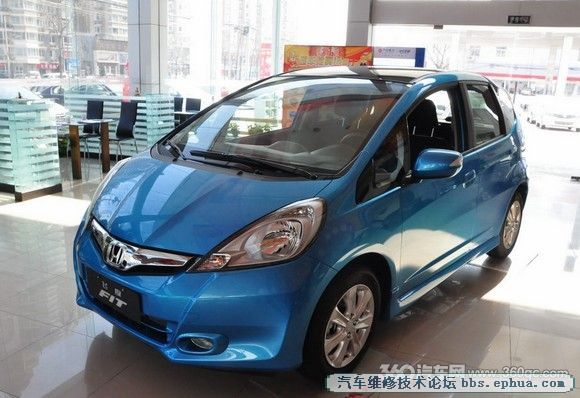

新一代本田飞度

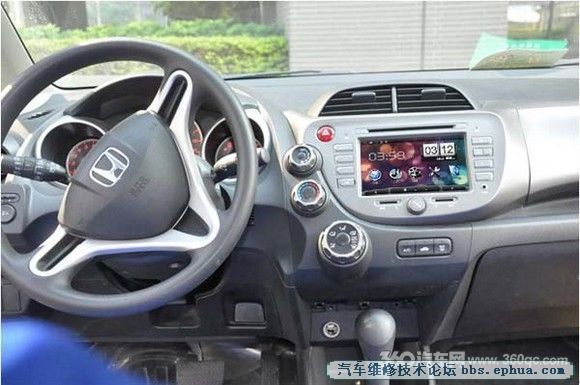

安装好本田新飞度导航影音专用机的效果图

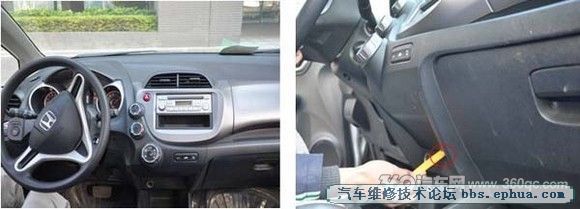

1、本田新飞度的原车效果图 2、用胶刀将点烟器上的面板撬开

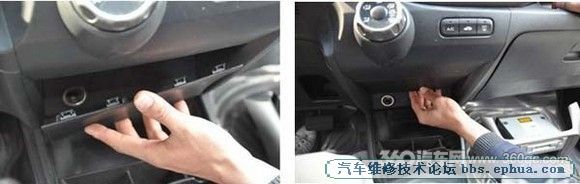

3、将装饰板取下螺丝 4、按箭头所指方向拆卸原车CD右下方的固定

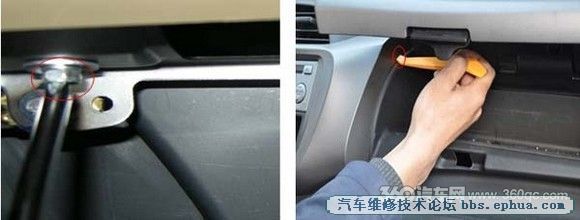

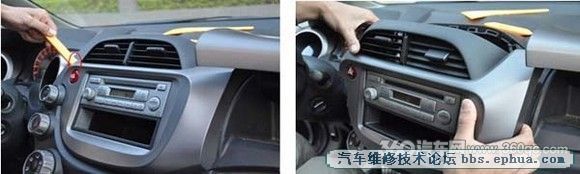

5、此螺丝隐藏在CD的底部 6、打开储物盒用胶撬将原车CD面板的右侧撬松

7、将原车CD面板的左侧撬松 8、用双手将原车CD面板取出

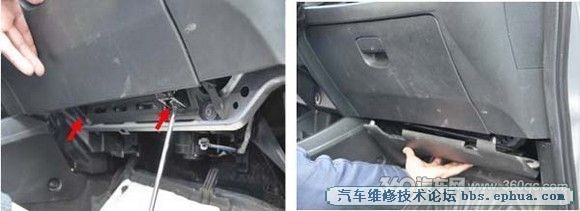

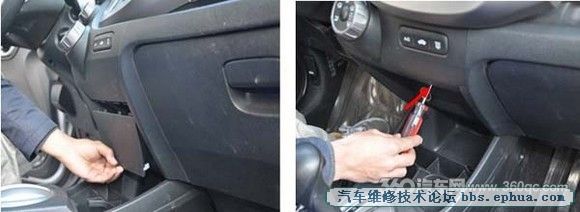

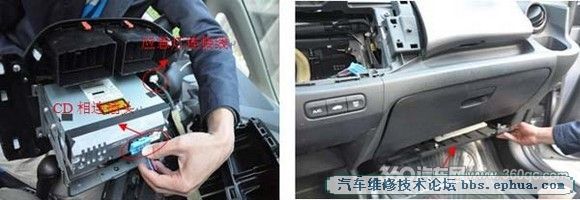

9、拔掉应急灯的连接线并将原车CD后面相连插头拔掉 10、将储物盒下方的装饰板扳松并取下

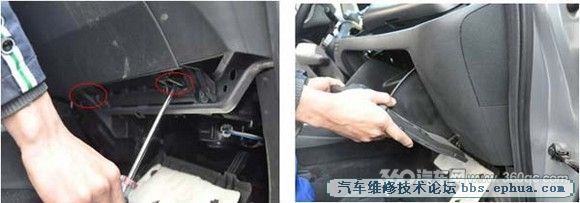

11、用螺丝刀将储物盒底部的固定螺丝拆卸 12、将储物盒取下

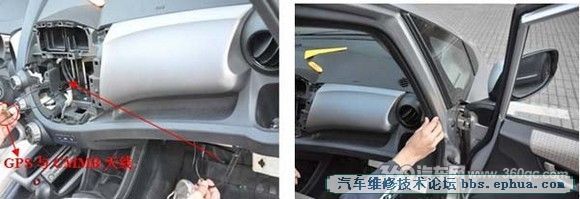

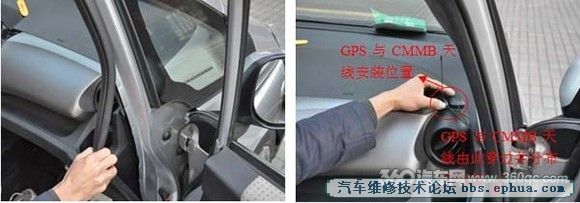

13、将A柱的密封胶条拆卸 14、将GPS与CMMB天线分布并固定好

15、将线材整理分布好 16、将密封胶条恢复原位

17、将杂物盒装回原来位置，用螺丝刀把固定螺丝拧上 18、将储物盒底部装饰板安装好

19、将导航机专用插头与原车插头对插 20、将专用插头与CMMB以及GPS天线对插到导航上

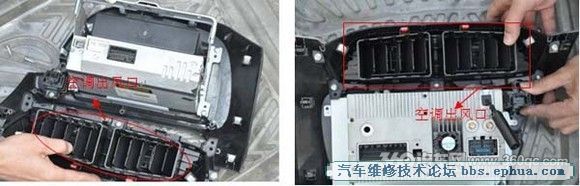

21、将原车空调出风口拆卸取下 22、将原车空调出风口安装在导航专用机上

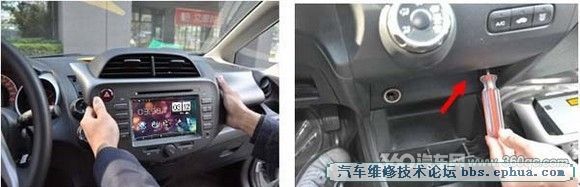

23、将导航专用机安装到原CD的位置并轻压到位 24、将原车CD底部的固定螺丝拧上

25、将装饰板安装回原位 26、将装饰板轻拍到位
