老款GL8空调问题

一介小妖

       夏天到了    空调的季节到了     给大家讲讲最近遇到的一个小问题  、
前几天弄一老款GL8    故障现象  空调开关发出空调请求    压缩机不工作  、、、
    首先检查空调管路压力    有正常启动的压力
接着排查保险丝  继电器、、
通过查询保险丝良好    就重点围着压缩机继电器范围查找  、
空调开关请求信号发出   继电器不吸合     测量压缩机继电器针脚      有两根正常火线    一根线是浅绿色  是通往压缩机本身的火线       此时很明了      空调信号发出    空调继电器没有收到控制的搭铁信号      通过翻阅电路图     发现AC继电器的信号线是由电脑本身发出的信号     此时空调管路有压力     电脑不给吸合信号      此车不是自动空调      还以是不是压力开关坏掉了    试者的心态拆下空滤总成    发现压力开关的线没有插      上面都渍了一层泥了   估计以前维修时同行漏项的细节
              插上开关线      压缩机正常工作
            毛病不大   总体判断起来思路还是清晰的    呵呵

家维人

本人干家电维修20多年了，对家用电器的电路比较熟，汽车方面从没有接触过，由于家电现在已是白菜价了，正准备转行汽车电工，不知道是否能够学会？

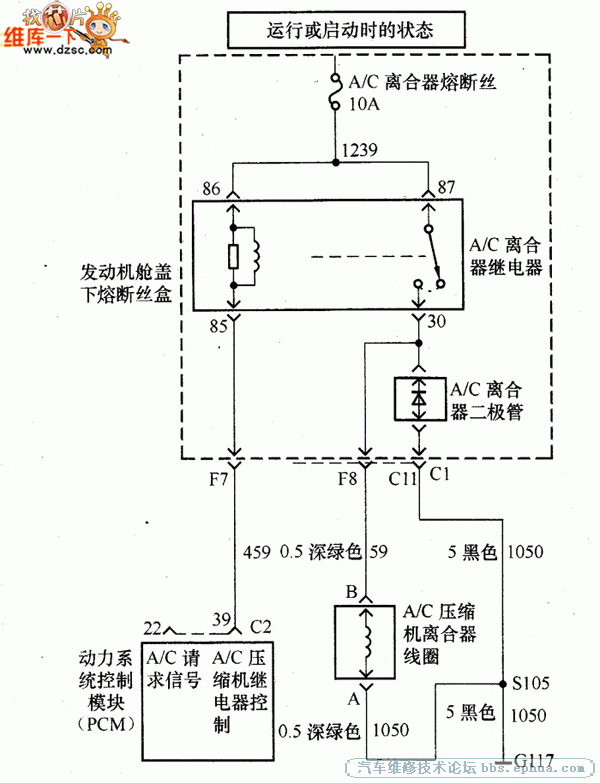

下面我用家电的基础针对楼主的这个图来分析以下工作原理：
当打开空调开关时，PCM模块发出低电平（39为低电平），此时电源经10A保险--------86-------继电器线圈--------85--------F7--------39形成回路。从而使A/C离合器的触电闭合（即87与30接通）所以就有：电源经10A保险-----------87-------30-------F8--------B------A（A/C压缩机离合器线圈）---------地，形成回路，A/C压缩机离合器线圈通电吸合----------压缩机工作开始制冷。

不知道我分析的是否正确？毕竟我不是汽修人。欢迎大家批评指正！

一介小妖

呵呵
