汽车维修原创案例三「汽车中控系统」

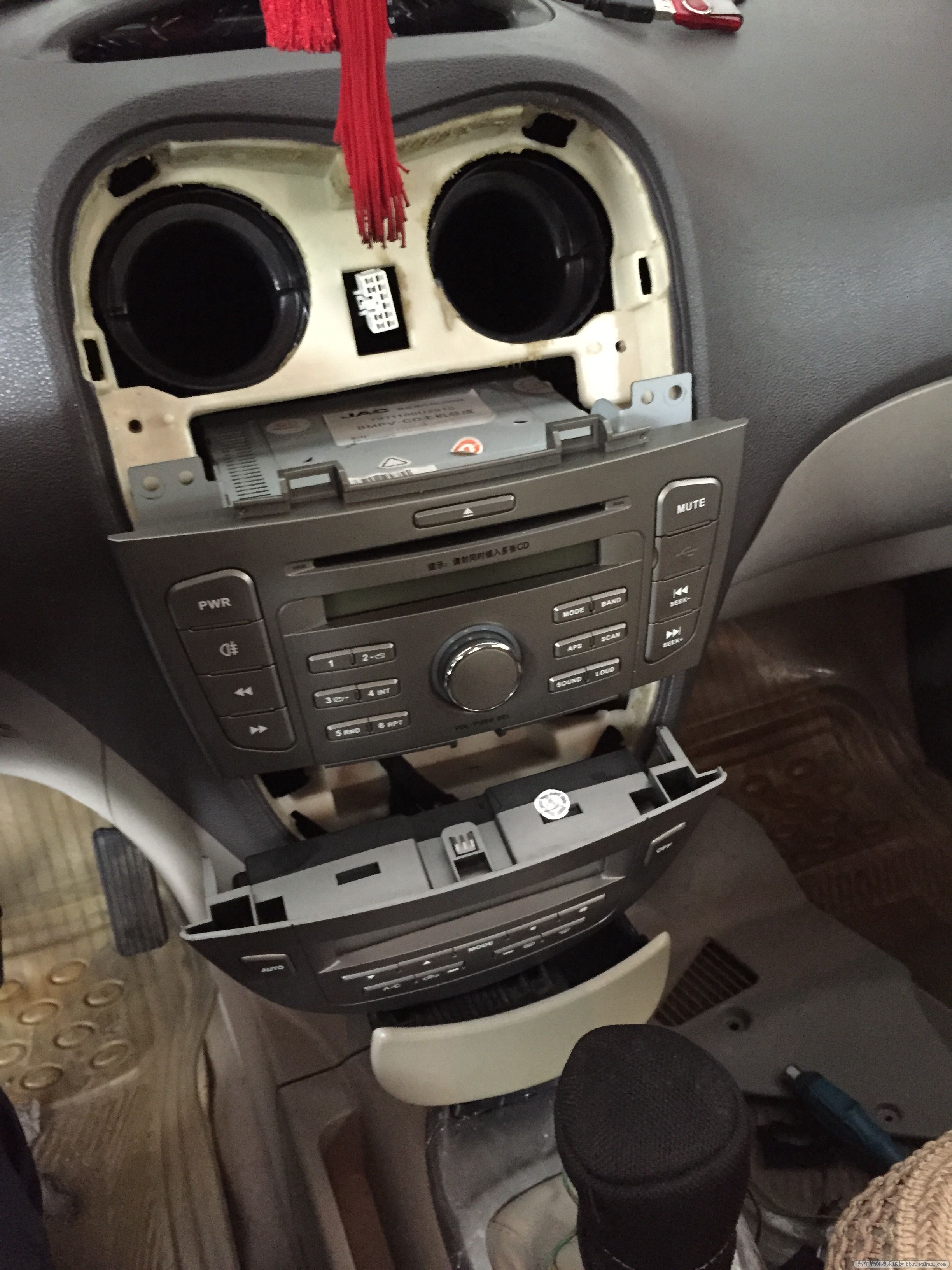

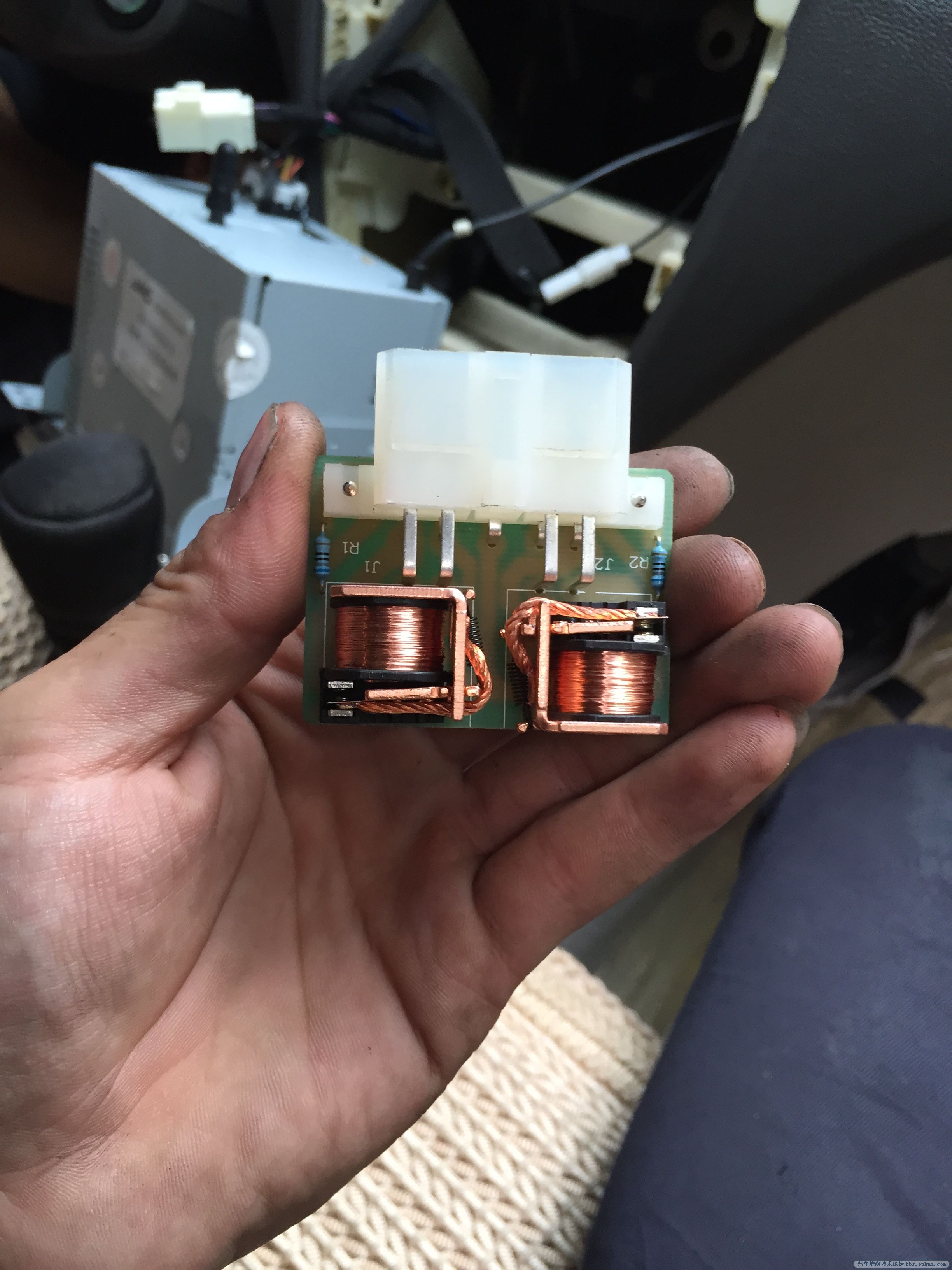

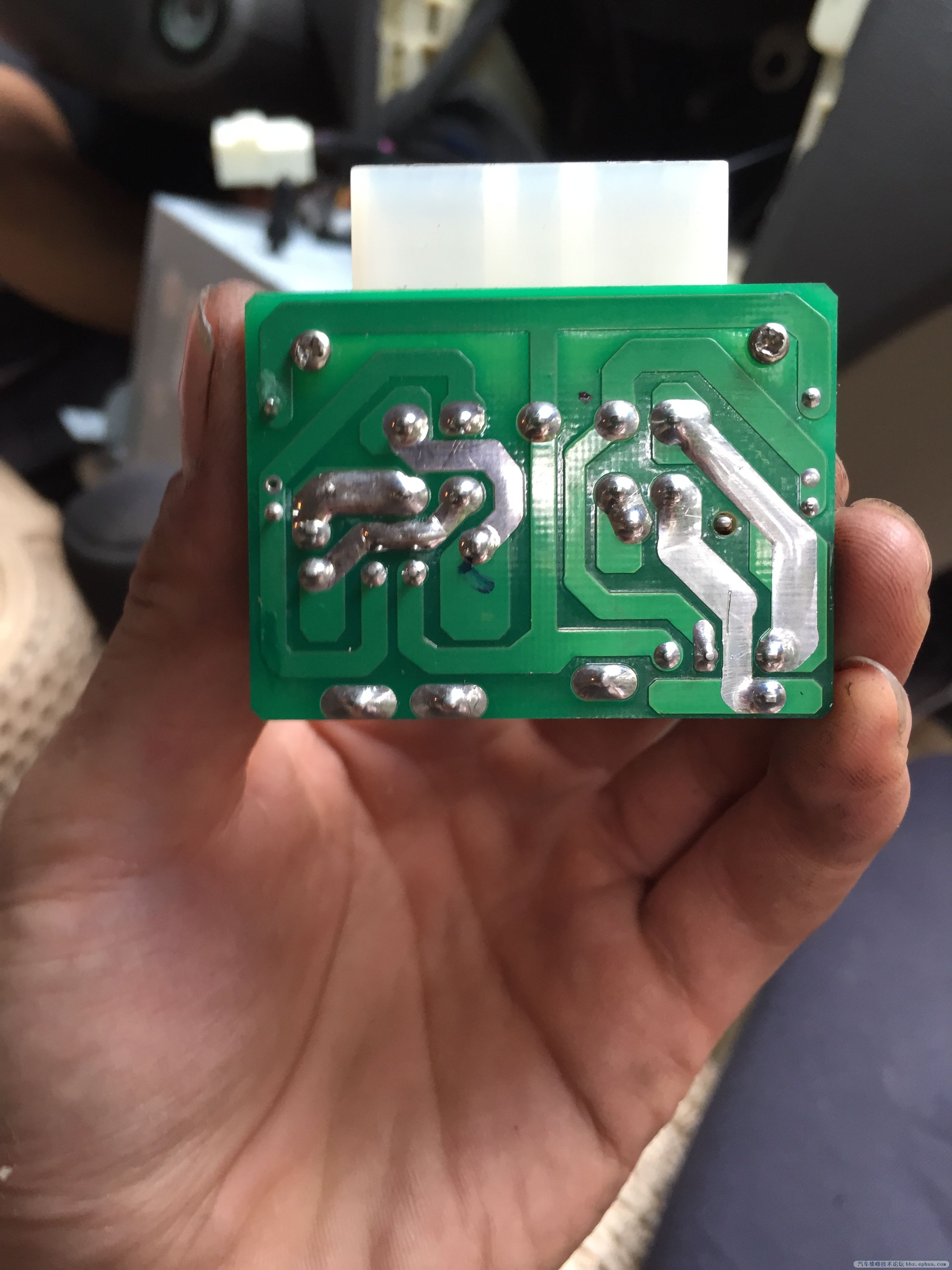

一辆11年生产行驶里程37102km的江淮和悦RS汽车；车主反应遥控车门只能锁不能开'因为此车是在原车中控的基础上加装的防盗器'于是本人就把加装的中控主机找了出来'对输出的开'关控制电进行了测试'（此车是负触）加装的防盗器控制电正常，于是对原车的中控信号线进行了测试'发现拉动主门锁机栓和按动主门的开关锁按钮其开关信号电都正常'但还是只能关不能开；于是觉得是中控主机的问题'在方向盘下面找到了一个控制盒进行测试发现中控的开关信号电都有测到'以为这就是中控盒''（以前没搞过这款车）于是对输出电进行测试发现怎么测都没有一条输出电'于是把此控制盒的插头都拔了''发现中控还是可以动作（次控制盒应该是原车的防盗器）与此同时发现关锁时可以听到继电器的声音开锁又没听到继电器的声音，于是叫我搭档按动主门开关锁按钮我去听继电器声音的位置'听了10来分钟拆了几个壳子'发现声音是从碟机后面传出的；于是把碟机及空调控制面板和出风口拆出'如图所示终于看到了这个中控盒，与其说是控制盒不如说是两五角继电器；经过测试控制电可以到达这里'供电也正常并且用手按动两个继电器的触点中控会进行开关锁控制，说明其线路都是正常的'到此确定中控盒损坏'于是叫老板让配件商发了一个控制盒过了，而我在这期间写下了这一检修经过。进过一个多小时的等待货到了装上试车'中控系统恢复正常，至此维修结束。
总结；本人自画了一张中控盒的线路图，画的有些丑还望不要见怪

，如图所示此中控盒就是两个五角继电器并在一起，当不做任何控制时常负电经过两个继电器到中控马达两边不会有任何反应，当按动主门开关控制按钮关时【控制线路我就没有画出来了懂的应该也明白了】继电器1的85号脚接收到负信号线圈产生磁场30号脚和87a号脚断开，30号脚连接到87号脚正电经87号脚到30号脚在到中控马达经继电器2的30号脚在到87a号脚形成回路，马达完成关锁控制。如果是按开锁的话则整个控制反转过来{这里各位自己考虑了打了半天字手都酸了}
此车就是继电器2的线圈出了问题接收的到开信号但是继电器产生不了磁场所以没反应。【此故障是本人今天刚刚解决，如有描述的不对不好的地方还望各位指出，，，，】
