可变气门正时技术之：本田VTEC

雨云 · 发表于 2010-5-23 22:58:12

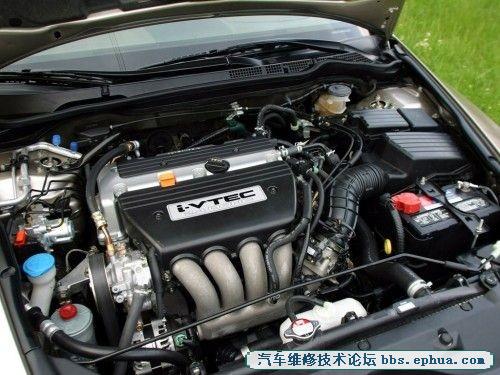

本田奥德赛MPV引擎采用的可变气门正时技术VETC

与保时捷Variocam略有相同，本田的VTEC原理接近，而控制方式不同。

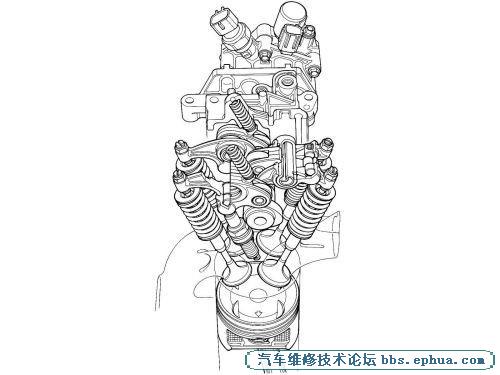

凸轮轴上依然布置有高速凸轮与低速凸轮，但由于本田引擎的气门由摇臂驱动，所以不能像保时捷一样紧凑。控制高低速凸轮切换的是一组结构复杂的摇臂，通过传感器测出引擎转速，传送到ECU/ECM进行控制，并由ECU/ECM发出指令控制摇臂。
简单地说，就是这套摇臂能够根据转速不同自动选取1进1排的2气门工作或者2进2排的4气门工作，从而让发动机在高低速工况下都能顺畅自如。
通常，转速低于3500rpm时，各有一支进气、排气凸轮工作，此时发动机近似为一台2气门发动机，这样的好处是，能够增加负压，利于进气；转速超过3500rpm时，液压系伺服系统接到发动机中央控制器ECU指令，对摇臂内机油加压，压力机油推动定时柱塞移动，使得同步柱塞将高速摇臂与主副摇臂刚性连接，此时低速凸轮虽然转动，但处于空转状态，并不参与工作，从而4支活塞共同工作，以适应高速运转。
