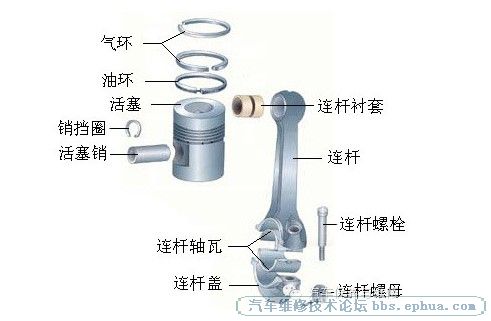

安装活塞环时应注意：
1）活塞环平装入气缸套内，接口处要有一定的开口间隙。 2）活塞环应装在活塞上，在环槽中，沿高度方向要有一定的边间隙。 3）镀铬环应装在第一道，开口不要对着活塞顶部的涡流凹坑方向。 4）各活塞环开口在互相错开120℃，均不准对着活塞销孔。 5）锥形断面活塞环，安装时锥面应向上。 6）扭转环安装时，倒角或切槽应向上。 7）安装组合环时，应先装轴向衬环，再装扁平环和波形环。波形环上边装两片扁平环，下边装一片扁平环，开口应相互错开。
一些发动机维修后，使用300～500h左右，就出现烧、排机油的现象。我们通过多年的摸索改进，取得了较好的效果。
一、 发动机烧、排机油的主要原因
1、 缸套、活塞环早期磨损，使缸套与活塞的配合间隙以及活塞环的开口间隙增大，密封效果差。
2、 活塞环质量差。当前市场投入的活塞环大部分制成矩形环，这种环刮油性能差，是造成发动机窜油的重要因素之一。
3、 活塞环口临近或开口重叠，特别是油环重叠对口致使机油上窜，外溢。
4、 机手不重视空气滤清器的保养。我们做过试验，当进入气缸内的空气含尘量0.5g/m时，工作25～100h后，气缸的磨损增加0.15～0.40mm。由此可见，空气滤清器的好坏，是气缸、活塞环磨损的原因之一。我们除了改造空气滤清器以及加强平时保养外，重点对活塞环的结构、装配方法进行了研究和试验。
二、 活塞环结构的改进
将第二、三道气环及油环进行了加工，方法是：用半圆锉，沿第二、三道活塞内圆一端，均匀锉削成1mm×45度倒角，使其成为内倒角的扭曲环，并在铸铁油环较薄的外圆上锉成0.5mm×45度倒角，装配时气环内倒角和油环外倒角向上。这两种扭曲环在工作中，都可呈碟状扭曲，使环的下边角张力大于上边角，具有向上刮油的功能。
三、 装配方法的改进
在实际装配中，我们没有按照三道气环开口呈120度均匀分配，油环与衬环的开口也未按180度安装，而是将三道气环开口呈180度安装。即相邻的活塞环开口必须相隔180度安装，这样安装的活塞环开口要比呈120度安装的活塞环开口更有效地避免开口重叠。在有三道气环的结构中，活塞环的开口呈180度安装时，第一道气环和第三道气环的开口处在一条直线上，但由于第二道气环的密封作用，不会使从第一道气环开口进入的气流直进入到第三道气环开口处。这就是三道气环的开口呈180度安装的优点。但工开口位置必须与活塞销垂直。
同理，在油环安装时，也应遵循这一道理，可有效地避免缸壁上机油上窜，从而避免发动机烧、排机油。
根据这一道理，对多台车进行试验，效果很好，发动机连续工作2000多小时，没出现烧排机油现象。
|
