1奥迪V6轿车中央继电器盒与继电器：

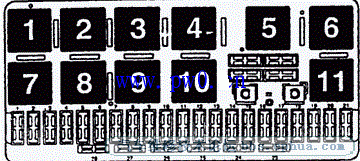

奥迪V6轿车中央继电器盒继电器位置图
1-防雾大灯继电器（J5） 2-空 3-散热器风扇电机继电器（J26） 4-空 5-X触点卸荷继电器（J59） 6-空 7-喇叭继电器（J4） 8-变速器桥接 9-雨刮-清洗-间歇继电器（J31） 10-燃油泵继电器（J17） 11-空
保险丝色标：30A-绿色 25A-白色 20A-黄色 15A-蓝色 12A-红色 5A-米色

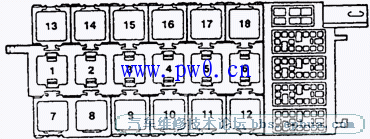

奥迪V6轿车附加继电器板1继电器位置图
1-车窗升降器控制单元（J139） 　　
2-车窗升降器控制单元（J139） 　
3-机油压力控制单元（J114） 　
4-电磁离合器控制单元（J153） 　
5-电磁离合器控制单元（J153） 　
7-散热器风扇电机第3挡继电器（J135）
8-空调继电器（J32）
9-λ传感器加热控制单元（J208）
11-散热器风扇电机保险丝（S42）
13-内部照明灯控制单元（J140）
14-警报蜂鸣器（J152）
15-车窗升降电机热敏保险丝（S42）
