凌渡活动天窗偶发关闭不灵活的技术解决方案

rong

  涉及车辆：2014年和2015年生产，车辆VIN号LSVCD2BM7FN059262之前的凌渡车型

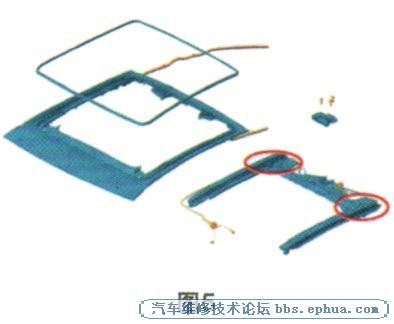

    通报内容：以上部分车型在使用过程中，天窗偶发关闭不灵活。天窗关闭时，玻璃盖板先尝试关闭，然后后部有轻微翘起。出现此现象时，需再次操作关闭天窗，天窗才能完全关闭。经检查发现，故障车辆的天窗在拆除玻璃盖板后，执行关闭天窗操作时，可以观察到橡胶块在导轨后端移动不灵活。针对此故障，需将滑块导槽总成上左右两边的橡胶块更换为改进后的零件，安装位置如图5中红圈所示。具体操作步骤如下。

      （1）按照维修手册，拆卸活动天窗玻璃盖板。
      （2）将天窗运行至半开位置。

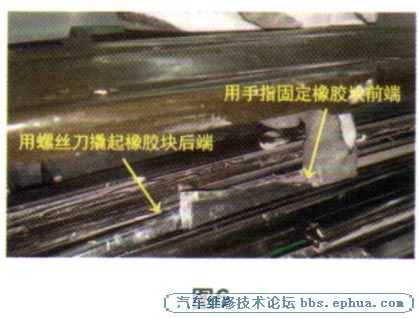

      （3）用手指固定橡胶块前端，用一字改锥固定橡胶块后端并撬起橡胶块，取出橡胶块（图6）。

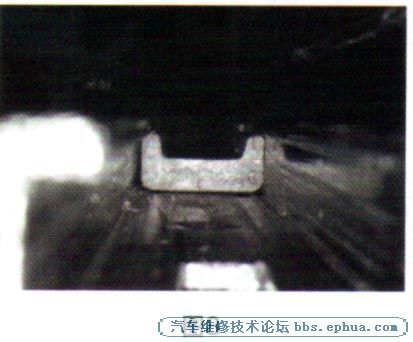

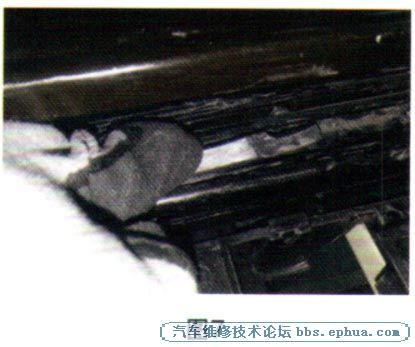

      （4）将改进后的橡胶块分别安装到两侧导槽中（图7），并确认橡胶块底部与导槽完全贴合（图8）。



      （5）按照维修手册，安装玻璃盖板，调整玻璃盖板高度至适当位置。
      （6）按照维修手册，编程滑动天窗调节器E139.
      （7）登陆ODIS系统，启用诊断，进入诊断地址，“09电子中央电气系统”，执行“引导型功能＞0620滑动天窗控制单元基本设置”，并按程序提示完成天窗基本设置。
      （8）打开、关闭天窗5次以上，测试功能。
