修理工:MT,AT,AMT,DCT,CVT,DSG,EVT是什么你懂吗

[复制链接]

9523

主题

1万

帖子

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9380918

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2016-5-21 14:59:53 | 显示全部楼层 |阅读模式
一 、MT手动变速箱

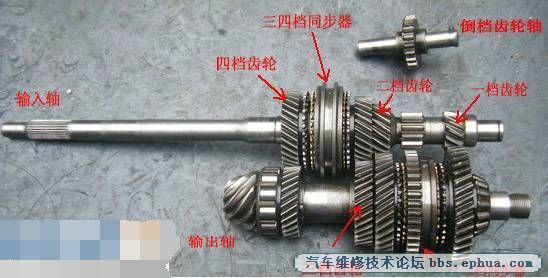

MT的英文全称是manual transmission。中文意思是手动变速器,也称手动挡。即用手拨动变速杆才能改变变速器内的齿轮啮合位置,改变传动比,从而达到变速的目的。踩下离合时,方可拨得动变速杆。如果驾驶者技术好,装手动变速器的汽车在加速、超车时比自动变速车快,也省油。MT变速箱是目前使用主广泛的变速器。
未来手动变速箱的发展趋势是档位不断提高,以使发动机的转矩和转速更好地匹配汽车复杂的工况需求。随着人们对汽车驾驭简化的要求不断提高,特别是国人希望能简化汽车操作,手动变速箱的市场必定会受到AT、CVT、DCT、AMT四大变速箱的冲击。有专家预测到自动变速箱的市场占有率将从2007年的74%下降到67%。但MT手动变速箱由于机械可靠性高、结构简单、动力性好这些原因,自动变速箱会是变速箱领域重要的组成部分。
  二、AT手动变速箱
AT的英文全称是automatic transmission自动变速箱是由液力变扭器、行星齿轮和液压操纵系统组成,通过液力传递和齿轮组合的方式来达到变速变矩。其中液力变扭器是AT最重要的部件,它由泵轮、涡轮和导轮等构件组成,兼有传递扭矩和离合的作用。
目前国内市场大多数自动变速档变速箱使用的都是AT变速箱。一般来说,自动变速器的挡位分为P、R、N、D、2、1或L等。自动变速器具有操作容易、驾驶舒适、能减少驾驶者疲劳的优点,已成为现代轿车配置的一种方向。装有自动变速器的汽车能根据路面状况自动变速变矩,驾驶者可以全神贯注地注视路面交通而不会被换挡搞得手忙脚乱。目前国内自动变速箱比较受欢迎,尽管AT自动变速器使用的液力变矩器会提高车辆10%左右的油耗。和当今节能环保的发展趋势相背,但作为自动变速箱中技术最成熟的一款变速箱,AT在未来一定时间内,AT自动变速箱仍有广阔的发展趋势,市场占有率将进一步提高。未来AT自动变速箱的发展趋势是向多档位的AT变速箱发展。
  三、AMT机械式自动变速箱
AMT的英文全称是automated mechanical transmission。中文意思是机械式自动变速箱。AMT可以看成是自动的手动变速箱
AMT变速箱,是在通常的手动变速箱和离合器上配备一套电子控制的液压操纵系统,以达到自动切换档位目的的机构。其实就是在手动变速器,也就是齿轮式机械变速器(MT)的原有基础上加装了微机控制的自动操纵系统,以此改变原来的手动操作系统。因此AMT实际上是由一个机器人系统来完成操作离合器和选挡的两个动作,其核心技术是微机系统,电子技术及质量将直接决定AMT的性能与运行质量。
配备AMT的汽车不再需要离合器踏板,驾驶者只需简单地踩油门踏板就可以非常简单地启动和驾驶汽车。AMT汽车驾驶简单,驾驶者则只需要踩油门,由AMT系统会自动地选择换挡的最佳时机,从而消除了发动机、离合器和变速箱的错误使用,避免换错挡,这一点对驾驶新手和整车的可靠性都非常重要。AMT变速箱在三类新型自动变速箱中,技术难度相对较低,但是存在换挡动力中断等影响驾驶舒适性的问题。在国内,AMT目前只应用于一些A0级别的车型。由于涉及车型范围较少、车辆也比较低端,AMT缺少推广的平台,发展前景是三类新型自动变速箱中最不乐观的。
  四、DCT双离合器变速箱

DCT的英文全称是double clutch transmission.中文意思是双离合器变速箱。也有人称之为DSG(Direct-Shift Gearbox),中文表面意思为“直接换挡变速器”。大众汽车在2002年于德国沃尔夫斯堡首次向世界展示了这一技术创新。 新一代DCT变速器采用了双离合器和6个前进档的传统齿轮变速器作为动力的传送部件,主要与高扭矩的发动机配合使用。
DCT有一个由两组离合器片集合而成的双离合器装置,由电子控制及液压装置同时控制两组离合器及齿轮组的动作。一个多片式离合器连接1、3、5挡和倒车挡,另一个连接的是2、4、6挡。在某一档位时,离合器1结合,一组齿轮啮合输出动力,在接近换档时,下一组档段的齿轮已被预选,而与之相联的离合器2仍处于分离状态;在换入下一档位时,处于工作状态的离合器1分离,将使用中的齿轮脱离动力,同时离合器2啮合已被预选的齿轮,进入下一档。两个多片式离合器的一合一闭几乎保持在同一时间内完成,整个过程往往只需要0.2秒的时间。目前,国内市场上,大众的迈腾使用了DCT变速器。DCT变速器能满足消费者对驾驶运动感和车辆节油的双重要求。相比较目前中国市场上广泛使用的AT自动变速器,DSG可以降低油耗。与传统MT手动变速器相比,在整个换档期间能确保最少有一组齿轮在输出动力,令动力没有出现间断的状况。但相比AMT对于MT的改动,由于DCT变速器的结构和国内常用的MT手动变速器相差较大,改进新的生产投入较大。目前DCT变速箱面临的主要问题是制造加工的精度要求很高。DCT双离合器变速箱是以大众集团为首的欧洲车系主推的一款新型自动变速箱。由于大众和一汽、上汽的合作,在我国拥有广泛的市场基础,由此DCT变速箱拥有广阔的推广平台。盖世汽车网认为,DCT变速箱的发展前景最为乐观。
汽修案例微信:qixiuanli只发正时图与保养灯归零 案例解析
  五、CVT机械式无级变速
CVT 的英文全称是Transmission,中文意思是“机械式无级变速器”。CVT技术的发展,已经有了一百多年的历史。德国奔驰公司是在汽车上采用CVT技术的鼻祖,早在1886年就将V型橡胶带式CVT安装在该公司生产的汽油机汽车上。但是由于橡胶带式CVT存在一系列的缺陷:功率有限(转矩局限于135Nm以下),离合器工作不稳定,液压泵、传动带和夹紧机构的能量损失较大,因而没有被汽车行业普遍接受。
现在,将液力变矩器集成到CVT系统中,主、从动轮的夹紧力实现电子化控制,在CVT中采用节能泵,传动带用金属带代替传统的橡胶带。新的技术进步克服了CVT系统原有的技术缺陷,导致了传递转矩容量更大、性能更优良CVT的面世,汽车界对CVT技术的研究开发日益重视。
CVT能实现无级变速,因此能根据车辆和路面实际情况,改变传动系统的传动比,使发动机在功率和燃油消耗率都在最佳范围内工作。因此相比较有级变速器,CVT变速器的动力性。同时,CVT通过改变主、从动轮工作半径实行无级变速,比起目前国内市场上常用的AT自动变速器通过液力变矩器实行无级变速,CVT的传动效率和燃油经济性都大大提高。CVT无级变速器是采用传动带和工作直径可变的主、从动轮相配合传递动力。可以使传动系与发动机工况实现最佳匹配。金属带式无级变速器的系统主要包括主动轮组、从动轮组、金属带和液压泵等基本部件。主动轮组和从动轮组都由可动盘和固定盘组成,与油缸靠近的一侧带轮可以在轴上滑动,另一侧则固定。可动盘与固定盘都是锥面结构,它们的锥面形成V型槽来与V型金属传动带啮合。发动机输出轴输出的动力首先传递到CVT的主动轮,然后通过V型传动带传递到从动轮,最后经减速器、差速器传递给车轮来驱动汽车。工作时通过主动轮与从动轮的可动盘作轴向移动来改变主动轮、从动轮锥面与V型传动带啮合的工作半径,从而改变传动比。由于主动轮和从动轮的工作半径可以实现连续调节,从而实现了无级变速。目前国内使用CVT无级变速器的车型主要有南汽名爵 MG3 SW 1.8L,东风日产的轩逸、逍客、新天籁和新奇骏、广本飞度、奇瑞旗云以及奥迪Multitronic等。
  发动机维修微信:fadongjiweixiu
CVT机械式无级变速箱是日系车企主推的一款新型自动变速箱。拥有一定的推广基础。不过CVT使用的钢带主要掌握在博世等少数公司手中,而其国内尚无加工制造CVT一些部件的条件。因此CVT变速箱在我国推广尚需提高其支持设施。
  六,DSG双离合变速器
离合器1负责1档、3档、5档和倒档,离合器2负责2档、4档和6档;挂上奇数档时,离合器1结合,输入轴1 工作,离合器2分离,输入轴2不工作,即在DSG变速器的工作过程中总是有2个档位是结合的,一个正在工作,另一个则为下一步做好 准备;手动模式下可以进行跳跃降档:如果起始档位和最终档位属于同一个离合器控制的,则会通过另一离合器控制的档位转换一下, 如果起始档位和最终档位不属于同一个离合器控制的,则可以直接跳跃降至所定档位。
AMT的结构较自动变速箱效率更高,而DSG除了拥有手动变速箱的灵活及自动变速箱的舒适外,它更能提供无间断的动力输出,这完全有别于两台自动控制的离合器。DSG基本由几个大项组成:两个基本3轴的6前速机械波箱、一个内含两套多瓣式离合片的电子液压离合器机构、一套波箱ECU。不同于普通的双轴波箱,或者单输入轴系统,DSG波箱除了具有双离合器外,更具备同轴的双输入轴系统,而且将6个前进档分别置于两边各自的从动轴上。传统的手动变速箱使用一台离合器,当换挡时驾驶员须踩下离合器脚踏,令不同挡的齿轮作出齿合动作,而动力就在换挡其间出现间断,令输出表现有所断续。DSG则可以想象为将两台手动变速箱的功能合二为一,并建立在单一的系统内。DSG内含两台自动控制的离合器,由电子控制及液压推动,能同时控制两组离合器的运作。当变速箱运作时,一组齿轮被齿合,而接近换挡之时,下一组挡段的齿轮已被预选,但离合器仍处于分离状态;当换挡时一具离合器将使用中的齿轮分离,同时另一具离合器齿合已被预选的齿轮,在整个换挡期间能确保最少有一组齿轮在输出动力,令动力没有出现间断的状况。要配合以上运作,DSG的传动轴被分为两条,一条是放于内里实心的传动轴,而另一条则是在外面套着的空心传动轴;内里实心的传动轴连接了1、3、5及后挡,而外面空心的传动轴则连接2、4及6挡,两具离合器各自负责一条传动轴的齿合动作,引擎动力便会由其中一条传动轴作出无间断的传送,考虑到零件使用寿命,设计人员选择了油槽膜片式离合器,离合器动作由液压系统来控制。
由于使用2套离合器并且在换挡之前下一档位已被预选齿合,因此DSG的换挡速度非常的快,只需不到0.2秒的时间,下一档已经进去了,比最好技术的专业车手的手动变速还快,因此使用同一辆车使用DSG比使用MT的加速成绩来得要快。
在实际驾驶中,DSG给人的感觉是在整个换挡过程几乎感觉不到顿挫或推拉,仅仅从转速表上可以反映出挡位在变动。并且油门踩到底时,DSG变速箱不进行换挡操作,一直到6000转才进行换挡,提供更高的驾驶安全性和乐趣。此外,DSG还有多种驾驶模式,比如运动模式,在电子程序的帮助下该模式的加挡明显迟缓而减挡则有了很大的改进,换挡时间也调得更短。有些车型,驾驶员还可以通过拨动换挡杆或利用方向盘上拨片随时切换自动模式或者手动模式,提供富有动感激情的驾驶方式。方向盘两边的换挡拨片能使驾驶员在不触动换挡杆的情况下随意进行加挡或减挡的操作,技术来源于F1赛车。在复杂的驾驶环境下,例如高速弯道时,手动换挡往往显得非常有必要,在DSG的帮助下,驾驶员在换挡的过程中还能体验到油门自动增加的特殊乐趣。
  七,EVT双模混合动力变速器
EVT变速箱不同于我们以往所见的任何一种形式的变速箱,它里头至少有两个电机、三组行星齿轮和四个电控离合器。可以组合出四个固定机械传动比,而在这些固定齿比之间又有电机帮助达到无级变速的效果,电子无级变速还分高、低速两种模式。双模混合动力技术中加入更多的是直接机械传动,这样做的好处是使混合动力系统效率更高,尤其在高速行驶时能实现更低油耗。
可以说,双模混合动力系统是由传动方面工程师开发而来的,没有太多的发动机工程师的参与。所以它并不会太过依赖发动机的“合作”,它很自由,可以与很多车型灵活结合,包括不同的驱动形式、不同的车型种类、不同的车身尺寸。简单地说,双模混合动力系统用更复杂的结构和控制方式,使得混合动力系统的效率更高,也使得它在高速和低速情况都能够同样省油,而且还能让更多车型用上混合动力技术。
命运把握在我手,命运由我去创造. 看帖回贴 是一种美德!
