速腾灯光报警,右前转向灯常亮,拨了钥匙后也亮

rong

车型  速腾   年款 2012

【故障现象】

灯光报警,右前转向灯常亮

【故障诊断过程】

1.用VAS6150B 检查发现,右前转向灯电路电气故障,静态,右前转向信号灯断路或对正极短路,间歇性,
2.速腾转向灯工作原理：

转向灯开关——控制单元J527——车身控制单元J519-------转向灯

【故障原因分析】

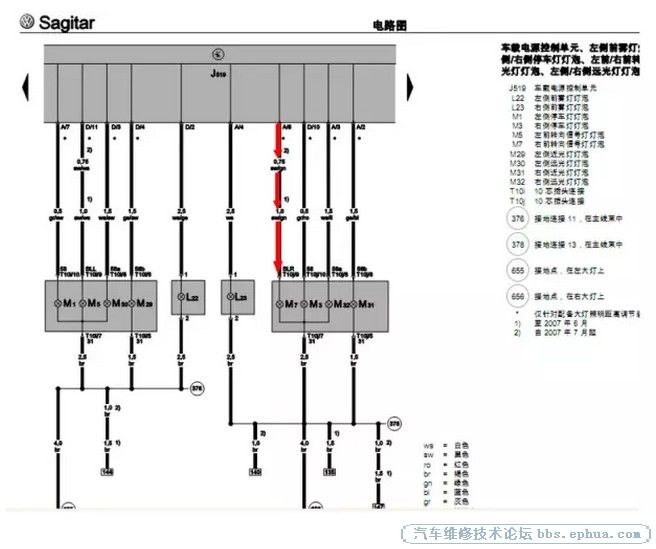

1.根据只有右前转向灯常亮,检查右前转向灯，,打开转向开关，,发现左侧转向灯闪烁正常,说明转向开关到转向灯信号正常,怀疑故障点在J519 到右前转向灯之间,此车转向灯是由J519 控制的,电路如下图:




2.故障可能发生在A/6 到10J/9 之间线路,还有可能是J519 故障,
3.检查A/6 到10J/9 未发现异常,没有断路,短路现象,接着测量J519 输出信号A/6有电压信号输出,正常在不打右转向时,应该无电压,所以判断为J519 故障,更换J519 故障排除.

【总结】

判断电路故障要结合电路图,还有匹配J519 有一些需注意事项,更换J519 之前要把旧J519 的编码抄下来,然后把新的J519 安装上,把原J519 编码输入到新的J519 上.输完之后,别的功能有可能好使,但摇控器不好用,匹配摇控器也不匹配不上.要用引导功能关掉出厂模式,若国产里关不了,可以进进口大众,选高尔夫就可以把出厂模式关了,然后再进行摇控匹配就可以匹配上了.
