2013款英朗ABS、EPS故障灯点亮

rong

车型：配置1.6L发动机。

　　行驶里程：10000km。

　　故障现象：车辆行驶中，仪表上ABS、EPS故障灯间歇性点亮，如图1所示。

　　

　　图1 仪表显示

　　故障诊断：GDS2读取故障码，如图2所示。

　　查看高速网络电路图如图3 所示。

　　

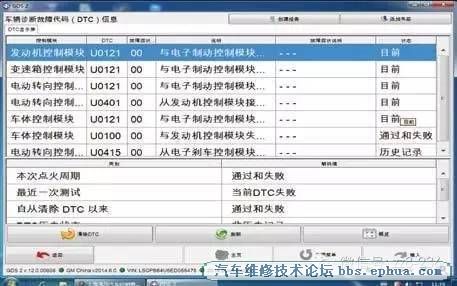

　　图2 读取故障码

　　

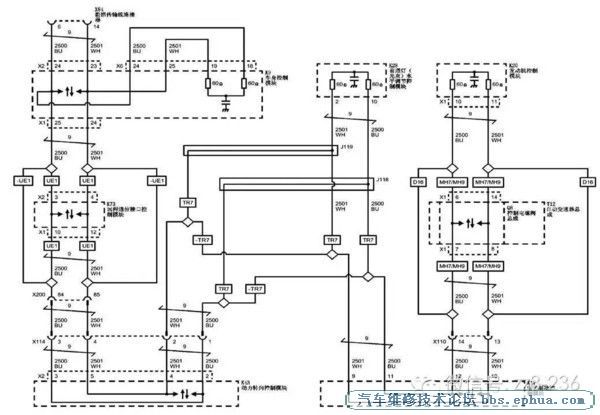

　　图3 高速网络电路

　　结合故障码与电路图，可以看出ABS模块在高速网络中是一个重要的节点，几乎所有的故障码都指向ABS模块，说明ABS模块故障的可能性很大。GDS2可以访问到ECM、TCM，则说明高速网络数据线的物理连接是正常，故障应发生在ABS模块供电和接地上。

　　拔下A B S 模块插头（ 如图4所示）进行外观检查，插接器外观未发现异常，查看针脚发现13号脚扩孔了，扒下线束保护罩发现该针脚已脱出（如图5所示），查看电路图该针脚为ABS模块的接地。

　　

　　图4 ABS模块插头

　　

　　图5 ABS模块插头B号脚位置

　　13号脚脱出导致ABS模块接地不良，行驶过程中当车辆发生颠簸时，ABS模块会瞬时断电，造成该车故障。

　　故障排除：修复EBCM模块13号脚，试车故障排除。
