2011年速腾空调故障排除

汽车维修123

故障现象

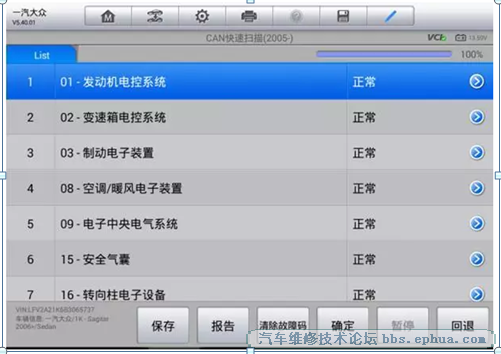

2011年一汽大众速腾，空调不制冷，启动车辆，打开空调，压缩机不工作；用道通MS906BT汽车诊断电脑检测，无任何系统故障码（如下图1）。

1

故障排除

该车空调为全自动空调，检查外部线路和保险丝，均无异常，初步怀疑为空调压缩机损坏，启动发动机并打开空调，用诊断设备执行动作测试，控制开启压缩机，发现压缩机可以正常工作，空调可以出冷风，退出动作测试，空调压缩机停止工作，因此可排除压缩机损坏的可能。

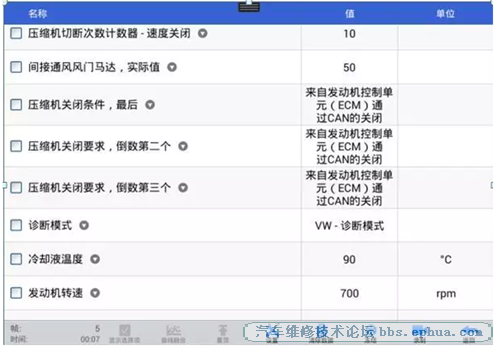

通过诊断电脑，进入08空调系统，读取全部数据流进行分析，发现压缩机关闭原因是“来自发动机控制单元ECM通过CAN的关闭”（如下图2），即发动机电脑不允许启动压缩机。

2

图2

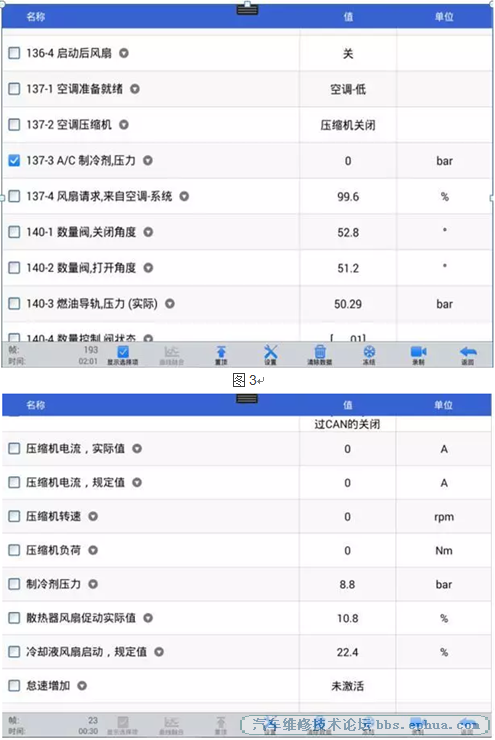

发动机电脑为什么会不允许压缩机开启呢？我们进入发动机系统，读取数据流，查看相关数据项，发现发动机系统中读取到的A/C制冷剂压力为0bar（如下图3），而空调系统中读取到的制冷剂压力为8.8bar（如下图4）；数据不一致。

3

通过对比分析以上两个数据流，我们将问题锁定在，空调控制面板发动机ECU以及两者之间相互通讯的问题。

查询电路图，发动机系统通过CAN总线，从空调控制单元获取相关数据。因空调系统中可以读取到正常的发动机转速（如上图2）700转，说明中间的通讯没有问题，可以排除CAN总线数据传输问题。那么可能存在的问题锁定在“空调控制面板”或“发动机电脑板”上。

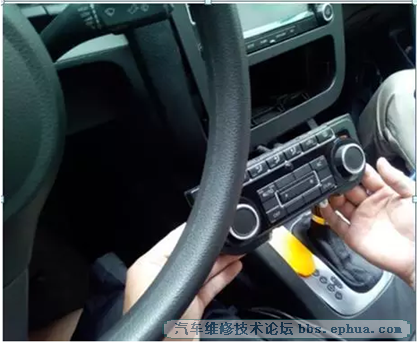

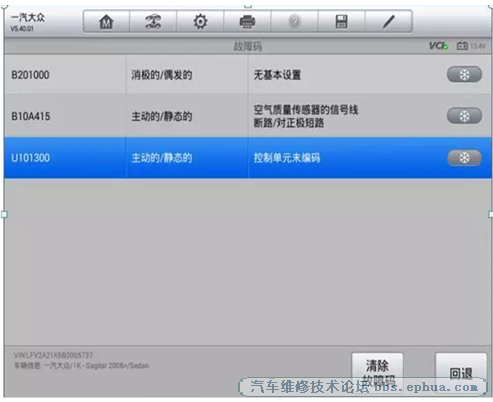

因发动机工作一切正常，我们把重点放在了“空调面板上”更换一块新的空调面板，更换后，A/C开关不工作，空调不工作，存在多个故障码（如下图5）。

4

5

图6

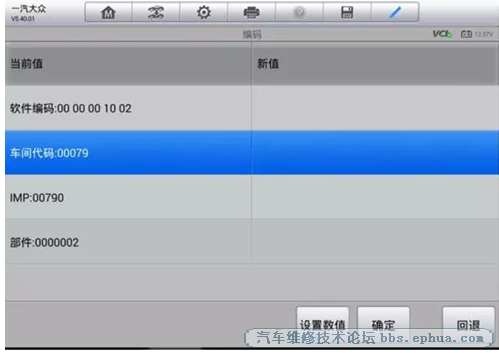

安装新的空调面板后要对模块进行编码匹配，重新装回旧面板，用MS906BT读取模块编码（如下图6），将编码截图保存，取下旧空调面板，安装新的空调面板，将新面板的编码修改成旧的模块编码。

6

7

图7

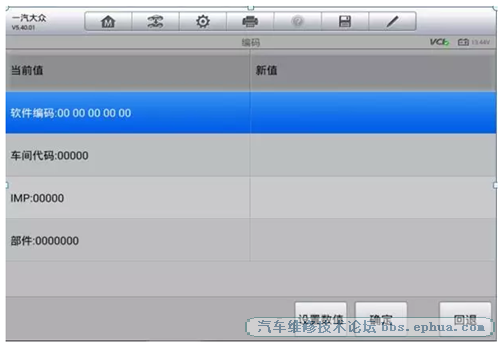

新的空调面板，内部没有编码，需要用诊断电脑修改编码，MS906BT可以修改模块编码，通过（上图7）设置数值，将新模块编码改为和旧模块一样的编码。修改完之后，故障码可以清除，启动车辆，打开空调，空调恢复正常，故障排除。

总结

在整个维修过程中，没有明确的故障代码时，我们要懂得分析数据流，换一种思维去诊断问题，在这个故障处理中，不仅要求诊断电脑能有精确的数据显示，还要能对控制模块进行编码匹配。在这个故障维修过程中，也反应了MS906BT 强大的检测和匹配功能。

《忘忧草》

汽车国度

好东西，找了好久，目前道通只有这款产品才能做在线设码吗？

汽车维修123

汽车国度 发表于 2016-8-25 08:56
好东西，找了好久，目前道通只有这款产品才能做在线设码吗？

道通系列的908和906BT都可以做在线编码的，MS908PRO还可以做宝马奔驰的在线编程哦。
