丰田汉兰达SUV左前电动座椅无法调节

rong

一辆行驶里程约12万km、搭载3AR发动机的2011年丰田汉兰达。车主反映：该车左前电动座椅无法调节。

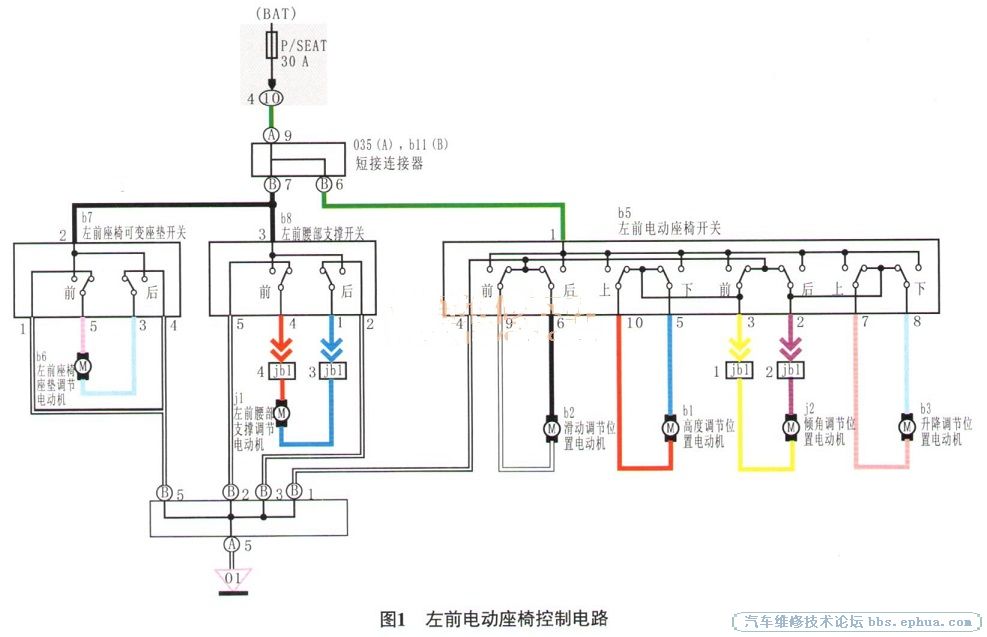

    故障诊断：接车后试车，发现左前电动座椅上的所有开关均失灵。如图1所示，30A的熔丝P/SEAT向左前座椅可变座垫开关、左前腰部支撑开关及左前电动座椅开关供电，然后由各开关控制相应的调节电动机工作。分析至此，怀疑左前电动座椅的供电及搭铁线路存在故障。

    检查左侧仪表板下熔丝盒中的熔丝P/SEAT，已熔断；更换熔丝P/SEAT，立即再次熔断。用万用表测量熔丝P/SEAT熔丝座端子2与搭铁间的导通性，导通，说明该熔丝下游线路存在对搭铁短路的故障。依次断开左前座椅可变座垫开关、左前腰部支撑开关及左前电动座椅开关的导线连接器，发现当断开左前座椅可变座垫开关导线连接器b7时，熔丝P/SEAT熔丝座端子2与搭铁间断路，由此怀疑左前座椅可变座垫开关内部短路。进一步测量发现，左前座椅可变座垫开关端子2（供电端子）和端子1（搭铁端子）短路，由此确定左前座椅可变座垫开关损坏。
    故障排除：更换左前座椅可变座垫开关和熔丝P/SEAT后试车，左前电动座椅各项调节均正常，故障排除。
