求助:奥迪100保险合

[复制链接]

10

主题

145

回帖

0

积分

侠客

积分
0
发表于 2010-6-13 10:33:27 | 显示全部楼层 |阅读模式

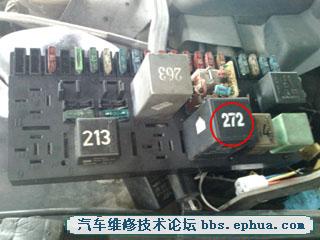

在左雨刷下方的保险合,编号272的继电器(6线)严重烧坏,后面的插头线也烧断,有没有那位大师知道后面的线怎么接?
回复

举报

10

主题

145

回帖

0

积分

侠客

积分
0
 楼主| 发表于 2010-6-13 12:43:23 | 显示全部楼层
坏的正面

坏的正面

坏的正面

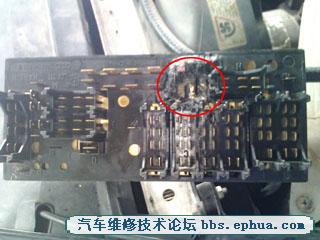

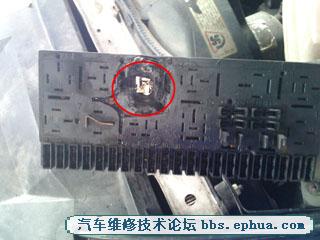

坏的背面

坏的背面

坏的背面

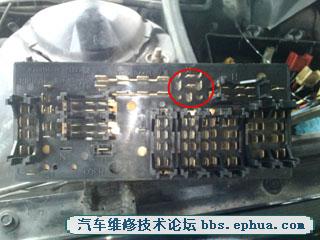

新的正面

新的正面

新的背面

新的背面
回复 支持 反对

举报

10

主题

145

回帖

0

积分

侠客

积分
0
 楼主| 发表于 2010-6-13 12:49:54 | 显示全部楼层
有奥迪100的师傅帮帮忙啊,我只知道中上第一根是大红蓝色,其它还有 大红,小红蓝,小红白,小棕灰,小棕(搭铁) 不知道接那里啊。
回复 支持 反对

举报

29

主题

187

回帖

526

积分

骑士

积分
526

社区居民

QQ
发表于 2010-6-13 16:04:06 | 显示全部楼层
.gif

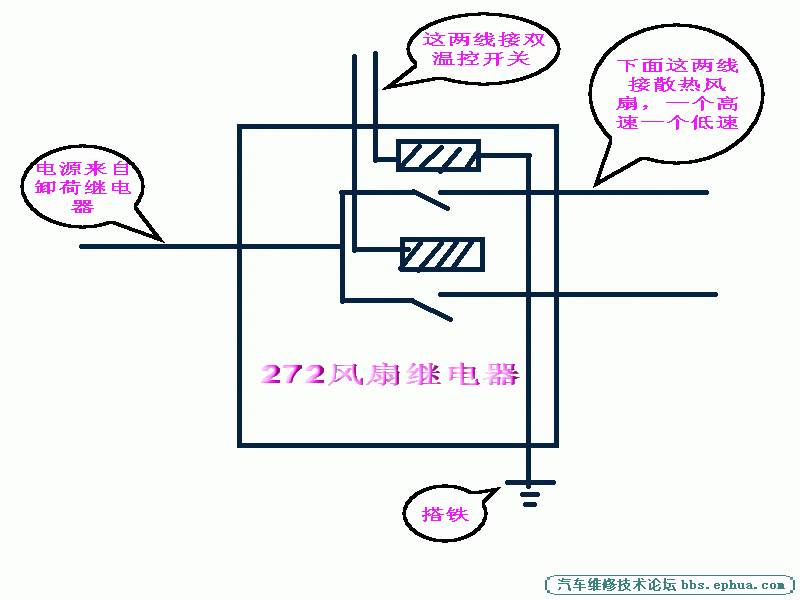

这是风扇高低速控制继电器。电源是从卸荷继电器接过来的。一根搭铁。两根线接到冷却液双温开关(一个高速一个低速)。剩下两根线接到散热风扇电机。(也是一个高速一个低速)。六根线需要你去判别。最笨的方法是从温控开关和散热风扇处,看线束颜色往保险盒找。仅供参考。
回复 支持 反对

举报

10

主题

145

回帖

0

积分

侠客

积分
0
 楼主| 发表于 2010-6-13 20:49:41 | 显示全部楼层
我拆了继电器,里面是电子电路和一个单触点继电器组成,所以估计不是高低速控制。知道的大红蓝线从里面的继电器触点通到散热风扇,另一条大红线(测为电源)我接到了继电器的另一个触点引脚上,查看电子电路找到了搭铁线(棕)和电源(红白)引脚(按里面的电容、二极管和三极管找)。棕灰线线头有个小插(烧时没断,只是掉了出来),保险合座上有四个小插,但只用一个(右下角的那个),接好。还有一条小红蓝接剩下的引脚,不知道是什么线。启动试车正常,但不知道是否正确。谢谢3楼的师傅,如果发现我接错了请提醒一下,我改回来。线路问题可大可小,我怕怕
回复 支持 反对

举报

29

主题

187

回帖

526

积分

骑士

积分
526

社区居民

QQ
发表于 2010-6-13 21:15:54 | 显示全部楼层
你那车是奥迪100 C3 GP型车吗?
