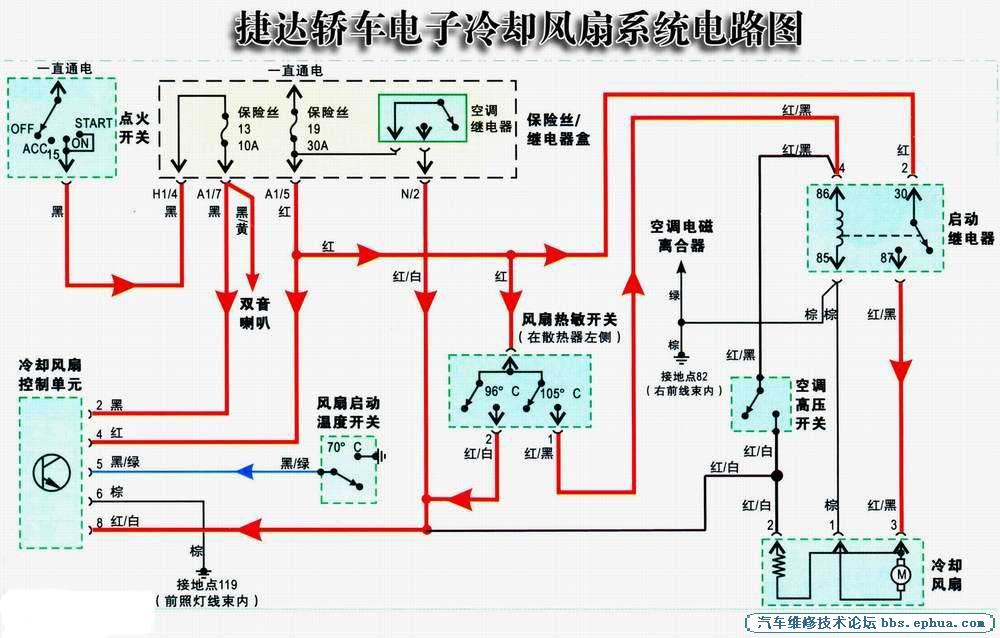

捷达轿车电子冷却风扇系统电路图

[复制链接]

339

主题

621

帖子

2万

积分

光明使者

积分
24584

社区居民社区明星原创达人社区劳模

发表于 2010-6-27 15:43:59 | 显示全部楼层 |阅读模式

电路图

电路图
回复

使用道具 举报

60

主题

279

帖子

1022

积分

精灵王

积分
1022

热爱本论坛奖社区居民

QQ
发表于 2010-6-28 16:38:56 | 显示全部楼层
这是哪年的捷达电路图啊?
回复 支持 反对

使用道具 举报

0

主题

16

帖子

0

积分

新手上路

积分
0
发表于 2011-2-8 18:54:59 | 显示全部楼层
好啊还是彩图呢
回复 支持 反对

使用道具 举报

0

主题

44

帖子

0

积分

普通会员

积分
0
发表于 2011-5-7 21:54:25 | 显示全部楼层
收藏了
回复 支持 反对

使用道具 举报

0

主题

8

帖子

0

积分

新手上路

积分
0
QQ
发表于 2011-5-17 17:21:03 | 显示全部楼层
不受电脑控制,07款之前的,都差不多了
低调前行
回复 支持 反对

使用道具 举报

18

主题

207

帖子

0

积分

骑士

积分
0

社区居民

QQ
发表于 2011-6-1 13:59:06 | 显示全部楼层

回复 支持 反对

使用道具 举报

0

主题

6

帖子

0

积分

新手上路

积分
0
发表于 2011-6-1 14:09:55 | 显示全部楼层
认真学习!!!
努力学知识,改变操蛋的人生!
回复 支持 反对

使用道具 举报

3

主题

42

帖子

0

积分

普通会员

积分
0

社区居民

发表于 2011-6-2 20:57:56 | 显示全部楼层
已收藏,慢慢消化学习/
回复 支持 反对

使用道具 举报

10

主题

209

帖子

849

积分

圣骑士

积分
849

社区居民忠实会员

QQ
发表于 2012-3-20 15:13:06 | 显示全部楼层
公司楼
回复 支持 反对

使用道具 举报

0

主题

62

帖子

0

积分

普通会员

积分
0

社区居民

发表于 2013-5-28 20:55:43 | 显示全部楼层
好东西学习分享收藏了
