东风日产骊威劲锐版,报修左前门电控车窗无反映,其余车窗玻璃偶发不能升降

  [复制链接]

21

主题

1075

帖子

5268

积分

风云使者

积分
5268

社区居民忠实会员杰出贡献奖热爱本论坛奖实名认证

QQ
发表于 2016-11-2 21:35:58 | 显示全部楼层 |阅读模式
本帖最后由 感觉乖乖的 于 2016-11-2 21:35 编辑

客户回厂报修故障,技师接车后,验证故障现象确实存在,此类车型玻璃升降电机会出现内部接触不良的情况,本着侥幸的心理拍击主驾驶门内饰板,无果。仔细观察了开关外观,像新件,询问客户得知半个月前刚更换过主驾驶开关总成(具体原因不详,客户表示不是自己送去维修的),顺便看了下左前门的外观,油漆外观有色差,门饰件装配不够紧密,怀疑更换过门总成。查了一下电路图,理了一下思路。         取下左前门车窗控制开关,1.首先测量10# IGN电源信号线,经检测发现无电源输入,正常情况下应为蓄电池电压。

                                                   2.测量8# 前电动车窗电机上升信号,当开关按下UP位置是,无输出信号。
                                                   3.同理测的11# 电机下降信号,当开关按下DOWN位置时,无输出信号。
         从以上数据分析得出,在主驾驶开关后方的线路均无信号输出,输入,暂不考虑。将重点放在前半部分,在一次不经意的关门动作时,听到内部有异响,经检查后发现,线束 A柱至门内部中间部分未固定,安装到位,导致门限位器来回摩擦,刮蹭时间久了,磨破线束,导致故障的出现。
        经拆检后发现,磨损三根线束,磨断两根(IGN 电源信号线,驾驶员侧电机上升信号线),经修复后,驾驶员侧玻璃升降回复正常,其余三门也未出现偶发不好升降故障,半个月后回访客户,故障未出现,至此故障排除。
        一下是一些建议,接车时应向车主询问故障发生的时间,频率,想象。结合自身的观察,配合相应的检查资料,设备,第一时间排除故障,提高客户满意度,更好的服务客户。
回复

使用道具 举报

21

主题

1075

帖子

5268

积分

风云使者

积分
5268

社区居民忠实会员杰出贡献奖热爱本论坛奖实名认证

QQ
 楼主| 发表于 2016-11-2 21:38:13 | 显示全部楼层
没法儿放图片,和排版了,系统页面比较卡
回复 支持 反对

使用道具 举报

21

主题

1075

帖子

5268

积分

风云使者

积分
5268

社区居民忠实会员杰出贡献奖热爱本论坛奖实名认证

QQ
 楼主| 发表于 2016-11-2 21:38:19 | 显示全部楼层
没法儿放图片,和排版了,系统页面比较卡
回复 支持 反对

使用道具 举报

21

主题

1075

帖子

5268

积分

风云使者

积分
5268

社区居民忠实会员杰出贡献奖热爱本论坛奖实名认证

QQ
 楼主| 发表于 2016-11-2 21:39:39 | 显示全部楼层

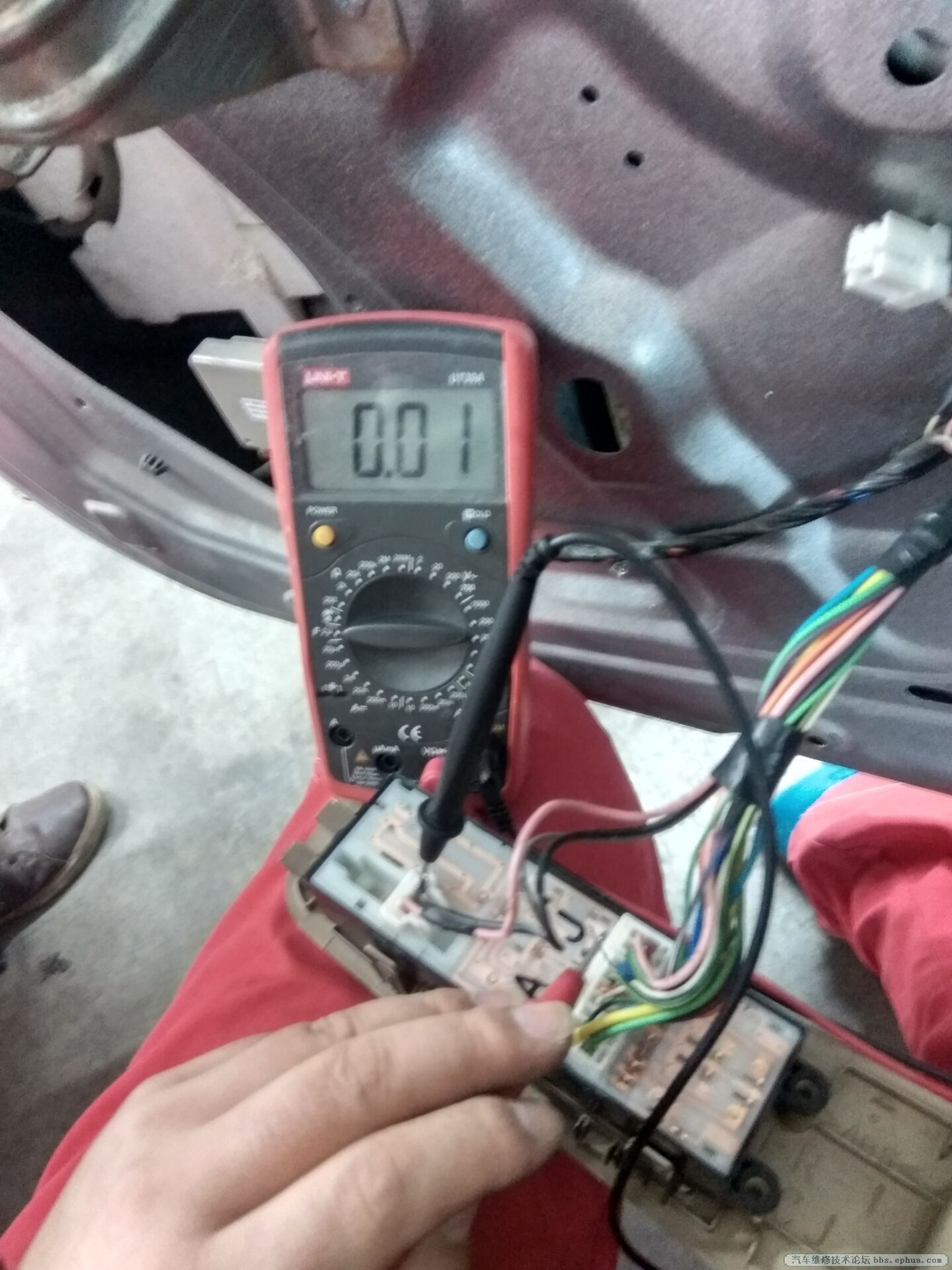

IGN电源

IGN电源

IGN电源
回复

使用道具 举报

21

主题

1075

帖子

5268

积分

风云使者

积分
5268

社区居民忠实会员杰出贡献奖热爱本论坛奖实名认证

QQ
 楼主| 发表于 2016-11-2 21:40:18 | 显示全部楼层
端子标识

端子标识

端子标识
回复

使用道具 举报

21

主题

1075

帖子

5268

积分

风云使者

积分
5268

社区居民忠实会员杰出贡献奖热爱本论坛奖实名认证

QQ
 楼主| 发表于 2016-11-2 21:40:52 | 显示全部楼层

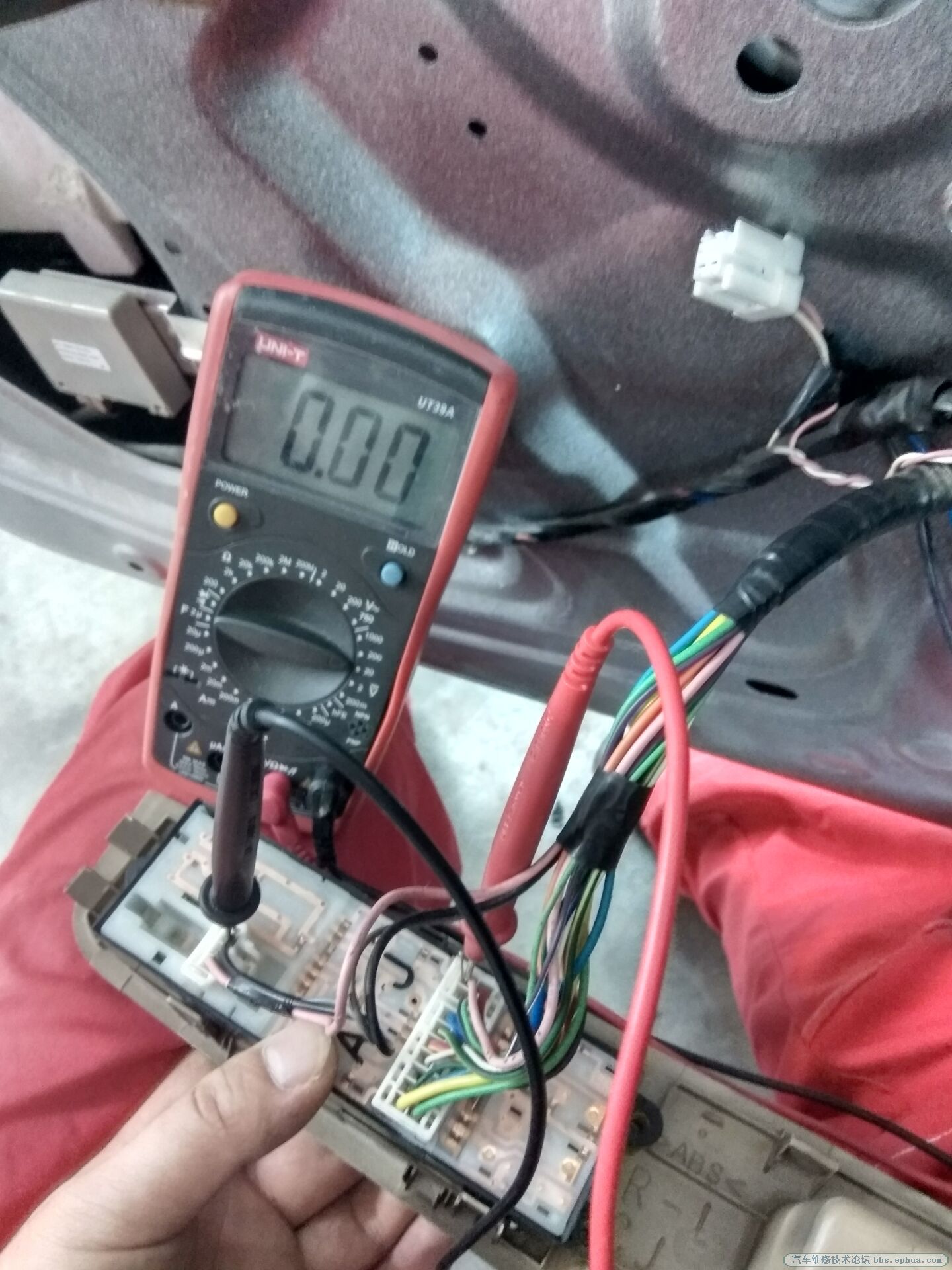

前电动车窗电机上升信号

前电动车窗电机上升信号

 前电动车窗电机上升信号
回复 支持 反对

使用道具 举报

21

主题

1075

帖子

5268

积分

风云使者

积分
5268

社区居民忠实会员杰出贡献奖热爱本论坛奖实名认证

QQ
 楼主| 发表于 2016-11-2 21:41:29 | 显示全部楼层
主驾驶开关控制电路图

主驾驶开关控制电路图

主驾驶开关控制电路图
回复 支持 反对

使用道具 举报

21

主题

1075

帖子

5268

积分

风云使者

积分
5268

社区居民忠实会员杰出贡献奖热爱本论坛奖实名认证

QQ
 楼主| 发表于 2016-11-2 21:41:52 | 显示全部楼层

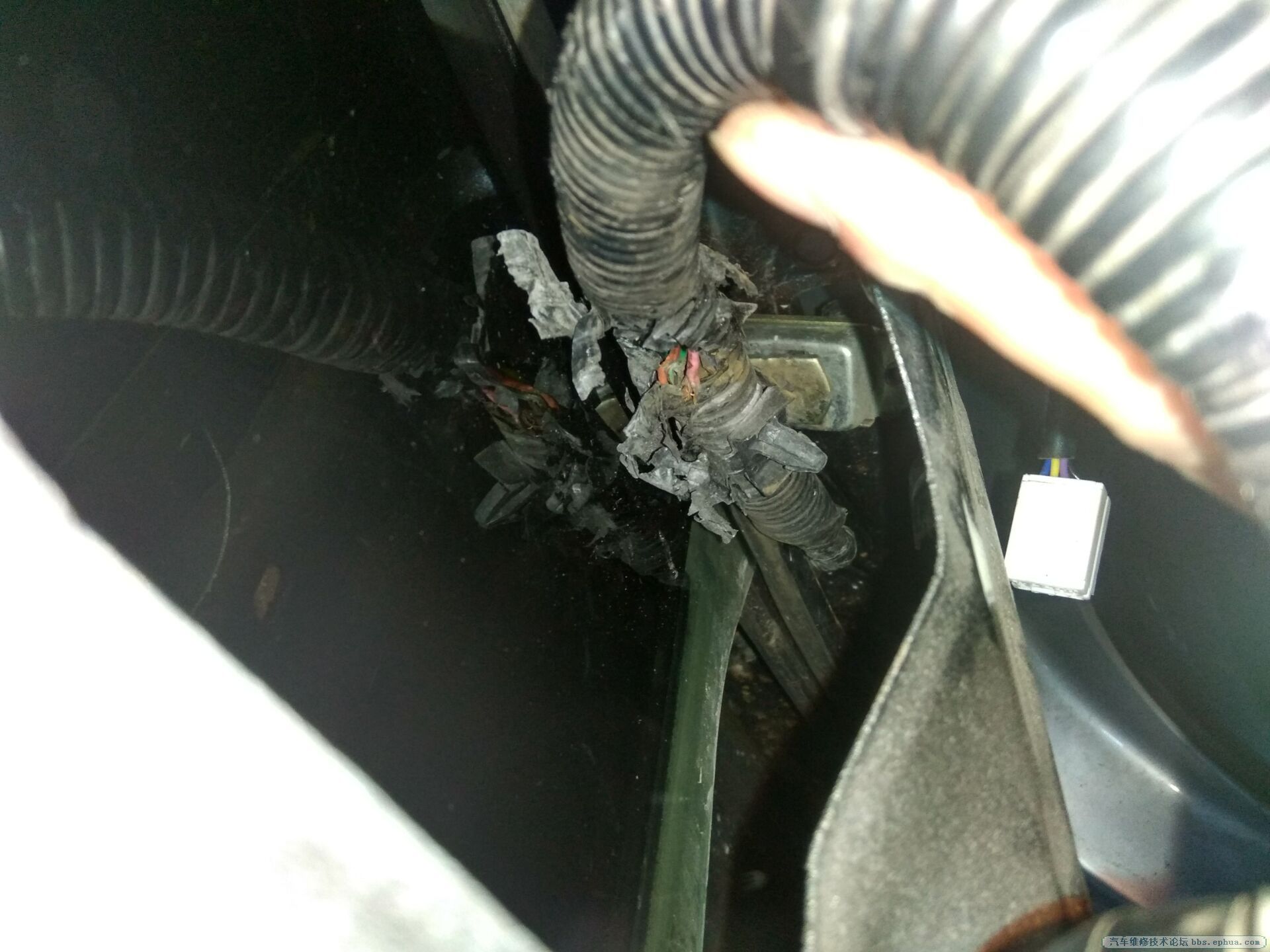

故障点

故障点

 故障点
回复

使用道具 举报

891

主题

1538

帖子

5519

积分

版主

走自己的路

Rank: 7Rank: 7Rank: 7

积分
5519

社区明星社区居民

发表于 2016-11-3 19:20:02 | 显示全部楼层
多谢分享
