2011款路虎揽胜无法启动

rong

车型：2011款路虎揽胜（LM），发动机为5.0L、V8。

　　行驶里程：25714km。

　　故障现象：客户反映车辆停放一天后无法启动，打开钥匙门，仪表显示有多个故障灯亮，如图1所示。

　　

　　图1 仪表显示情况

　　故障诊断：

　　（1）经检查车辆无法启动，启动机不转，且仪表有多个故障灯亮。

　　（2）连接SDD 调取相关故障码，故障码为：U000121-00(IPC、TCM、RCM等模块与ABS 块失去通信)，如图2 所示。

　　

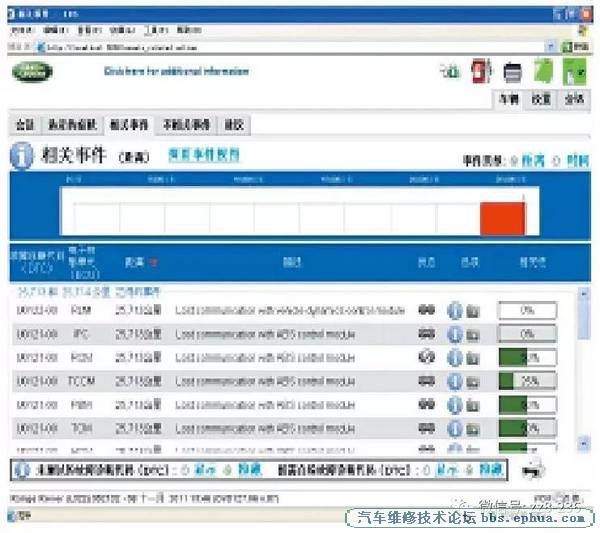

　　图2 故障信息

　　（3） 进行完整性网络测试为：ABS不通信，如图3、图4 所示。根据以上数据分析，有两种原因导致此类故障现象，一个是ABS 模块没有供电或搭铁，一个是ABS 模块自身故障。

　　

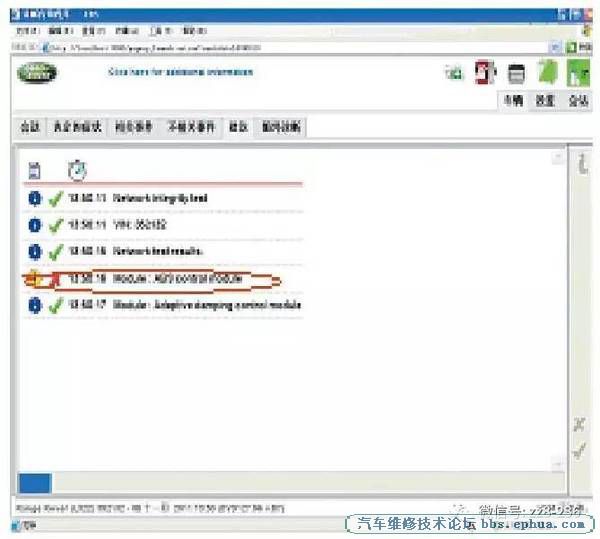

　　图3 网络测试结果1

　　

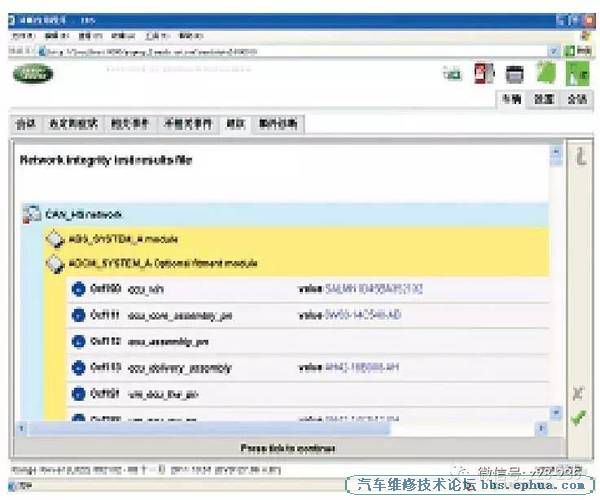

　　图4 网络测试结果2

　　（4）参照电路图（如图5 所示），检查 BJB 中的给 ABS 模块供电保险（7号保险）没有熔断，经检查AJB中给ABS 的供电保险（6 号保险）已经熔断，分析该供电线路可能搭铁，拔下ABS 模块（D277）的插头，测量C1585-25 的对地电阻为5Ω，阻值太小，说明此段线路有短路现象。

　　

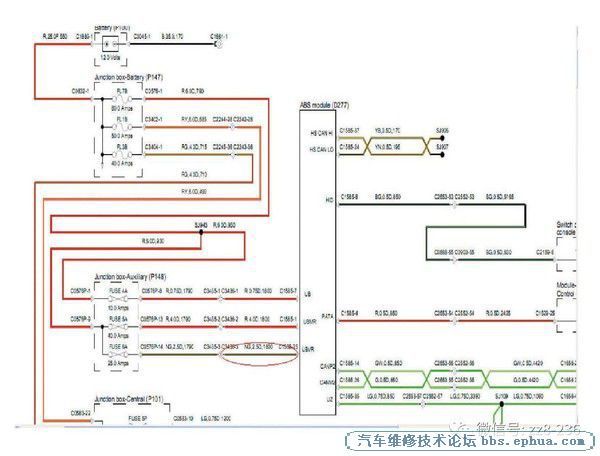

　　图5 AJB相关电路

　　（5）查阅Toplx, C3435的插头在蓄电池的后下方, 拆下蓄电池和其他相关部件，发现此处有棕绿色线束已断开，如图6 和图7 所示。

　　

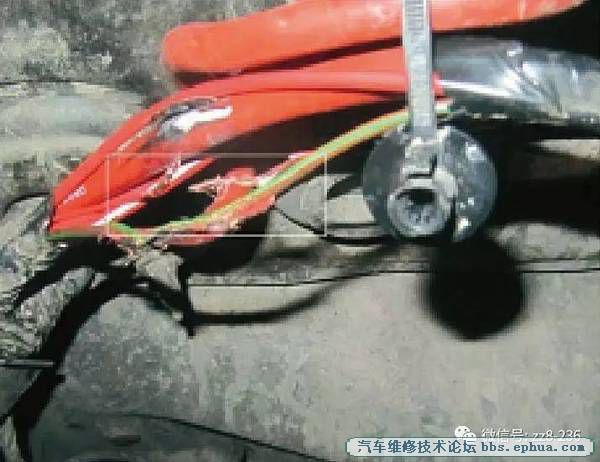

　　图6 故障位置1

　　

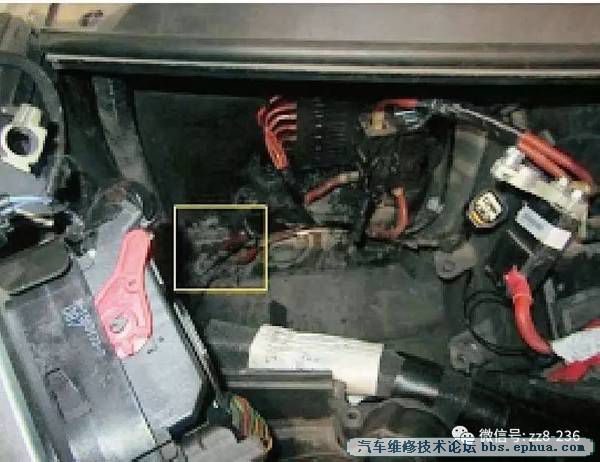

　　图7 故障位置2

　　故障排除：重新连接好AJB到ABS模块的线束，故障排除。
