新速腾汽车冷气有时右边出泠风左边出热风

rong

故障现象

新速腾开空调制泠有时右边出泠风左边出热风 有时调节温度开关不受控制 风向流动也不受控制

故障诊断

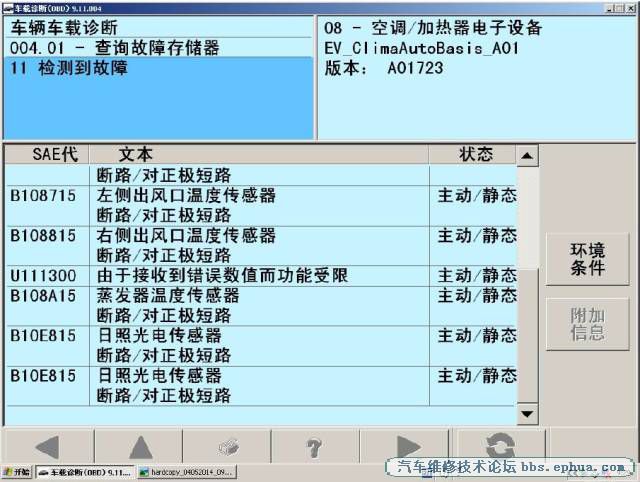

用5052A 进入08 自动空调检查只有一个故障码为；基准电压过低；看到该故障含义无从下手找到切入点维修陷入僵局，之后把空调控制单元面板拆下，检查面板上的插头和线束没发现什么异常，故障还时常出现，再用电脑检测发现空调08 出现多个故障码 如下图 极有可能是线束故障

分析故障码发现都是对地短路 可以判断这五个传感器的供电线有打铁现象

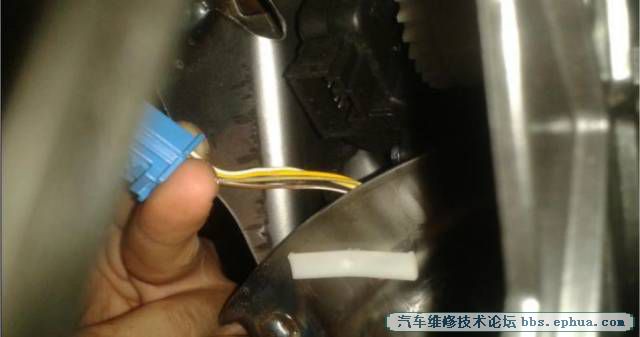

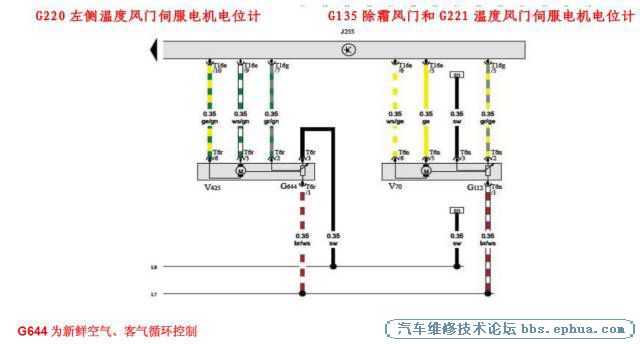

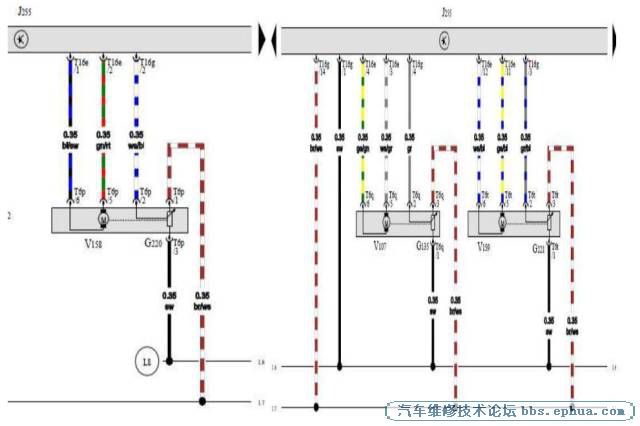

分析电路图得知各传感器共用同样的供电黑线 仔细检查发现黑线有破损

由于中央风门伺服电机G112 的供电线与仪表台铁支架接触供电短路。根据电路图各传感器的供电线公用这根黑线 它们是根短的空调线束 导致在开启空调时电压不足时各传感器不能正常工作。

故障排除

处理破损线束 故障排除

《忘忧草》
