2010年途锐发动机故障灯亮，怠速抖动

车型：配置 BHK发动机。

行驶里程：7900km。

故障现象：发动机故障灯亮，怠速抖动。

故障诊断：客户反映新车使用170km后组合仪表上故障灯亮，在和经销商协商后也一直没有维修。行驶至7900km后，觉得原来的现象没解决，驾驶感觉越来越差，于是就来我处维修。技师接车后进行常规检查，试车时发现发动机怠速抖动，同时发动机排放故障灯点亮。连接VAS5051B 进入系统，检查故障记录为：汽缸列1凸轮轴A 正时过度提前。查看数据流如下：

◆◆规定的排气凸轮轴调节：-25.0

◆◆排气凸轮轴调节实际值：-25.5

◆◆规定的进凸轮轴调节：18.0

◆◆进气凸轮轴调节实际值：24.0数据流值显示进气凸轮轴调节不同步。规定值18，而实际值为24。很明显，这时候的进气凸轮轴不能调节。

那么是否是进气凸轮轴的调节阀出了问题？技师调出相关的电路图（如图1 所示）进行分析，并通过故障引导功能提示，用元件测试对进气凸轮轴调节阀N205 进行输出测试检测，但是没有感觉到电磁阀有动作。检查N205 供电正常，万用表测量电磁阀电阻约18Ω ；分析ELSA 电路图得知，该电磁阀是由保险丝直接供电后，通过发动机控制单元J623 接地产生回路工作。于是使N205 的1号脚接地，来测试电磁阀的动作。启动发动机后，观看数据流，当N205工作时，凸轮轴调节可以达到规定值18，断开N205，调节值马上又恢复原样，看来N205 工作应该正常。

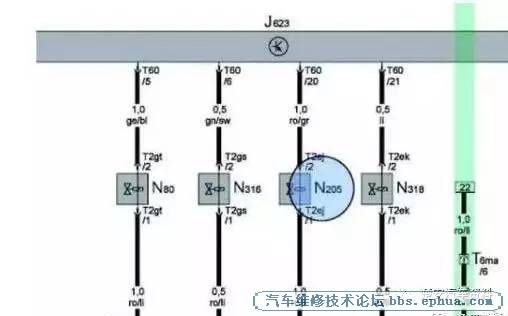

图1 凸轮轴调节阀N205控制电路

怀疑是不是N205 到进气凸轮轴调节器处的油压泄漏导致？如果冷车时机油黏度高，会不会情况有所好转？当第二天冷车状态进行测试启动后，正时调节正常。然而当水温升至80℃后故障重现，因此怀疑进气凸轮轴调节油压肯定有泄漏。

技师决定按维修检测的方案拆解。打开凸轮轴调节器、齿轮箱，对比进排气凸轮轴后，发现进气凸轮轴上的密封环正常应该装3 个（如图2所示），而实际却装了2 个，在罩盖上并没发现安装后的运动磨损痕迹。密封环磨损痕迹对比，如图3、图4 所示。

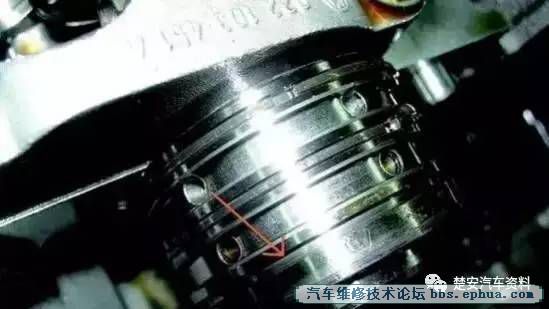

图2 拆解

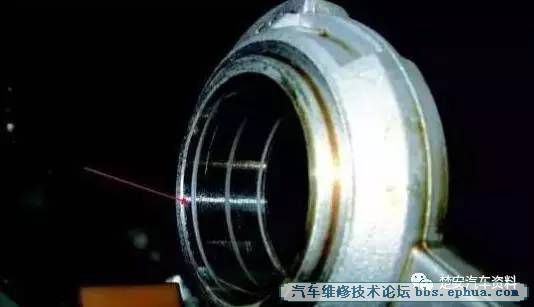

图3 磨损痕迹1

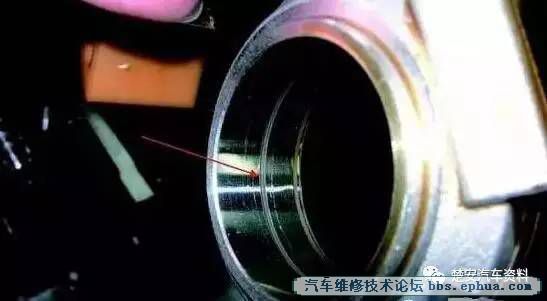

图4 磨损痕迹2

根据拆检结果，判定为出厂漏装一个密封环而造成油压泄漏，致使正时调节不能实现。

重新订购新密封环 ，错开120°安装。试车后故障排除。客户行驶1000km 后没有再次出现故障，至此故障彻底排除。

故障总结：本案例说明一个正确的维修思路是多么的重要！整个维修过程基本没有因误判而走弯路，这是注重测试数据，认真分析故障形成条件的结果。
