K3发动机故障灯∕ABS灯点亮,水温表∕转速表不工作(求精,精)

[复制链接]

17

主题

235

帖子

1925

积分

精灵王

积分
1925

社区居民忠实会员实名认证

QQ
发表于 2017-8-8 13:22:11 | 显示全部楼层 |阅读模式
   故障现象:客户报修K3发动机故障灯∕ABS灯点亮,水温表∕转速表不走。
一、分析
1. 仪表故障     2.线路故障      3. 网络通讯故障    4. 控制模块故障   5. 传感器故障
二、检查
1.首先确认故障现象,确实存在故障。
  2.用GDS检查,全系统故障代码搜索,发现ECM和ABS电脑不能通讯。仪表 盘模块储存故障代码B100352(ABS信号缺失)。
  3.用万用表检查CAN线电阻,从室内诊断插头检查C-CNA线电阻为120Ω,从室外诊断插头检查C-CNA线电阻也为120Ω,判断故障为网络通讯故障C-CNA主线断路。

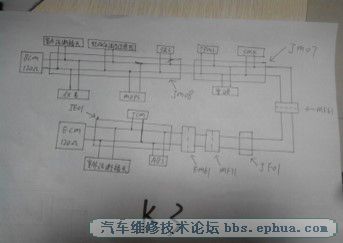

4.查阅K3维修电路图,根据电路图画出其网络布局图进行分析(如下图)ECM与ABS控制模块共用一个短接连接器,又因为从室内∕室外诊断插头检查C-CNA线电阻都为120Ω,并且从室内诊断插头连接GDS只有ECM与ABS不能通讯,从室外诊断插头连接GDS只有ECM与ABS能通讯,说明只有短接连接器JM07至JE01主线断路。

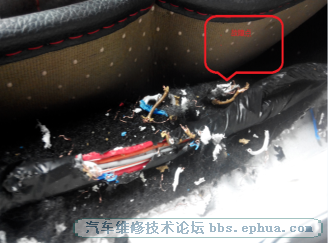

5.拆掉右侧A-立柱下部检查EM61,MF71时发现,线束已被咬断,修复线束后,故障排除。






回复

使用道具 举报

54

主题

551

帖子

2924

积分

精灵王

积分
2924

社区居民忠实会员社区劳模

QQ
发表于 2017-8-26 12:16:01 | 显示全部楼层
真正的电工,就该这样。
