帕萨特K线故障诊断案例

rong · 发表于 2010-8-23 07:34:42

故障现象

一辆2003款帕萨特1.8GLS的ABS故障灯亮。用VAG1552进行检测，当选好ABS控制单元地址码03，按Q键确认后，仪器显示：“Kwirenotswitchingtopositive”，说明VAG1552与ABS控制单元无法建立通讯。随后对其它系统进行检测，发现所有系统都出现同样情况，都无法检测。

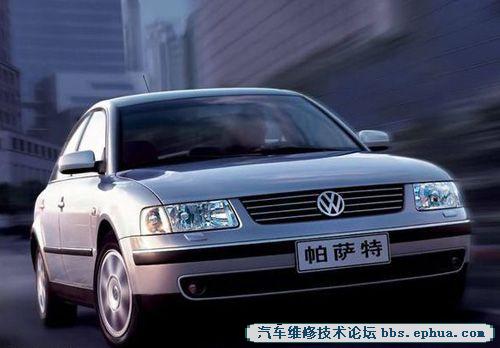

帕萨特

故障分析

“Kwirenotswitchingtopositive”的含义是K线不能转换到正极，K线对地短路或是某一控制单元的K线接口损坏，导致接地而无法通讯。打开点火开关，用万用表检查K线电压，电压为0.22V左右，检测K线对地电阻为0.5Ω左右。初步可以判断，这是由于K线对地短路而导致诊断仪器与汽车控制单元无法通讯。

查看2003款帕萨特1.8GLS电路图（如图1所示），分析该车诊断接口线路。此车K线与CAN-BUS线共存。其中空调控制单元、收音机、舒适系统中央控制单元通过K线进行诊断及通讯；ABS控制单元、安全气囊控制单元、自动变速箱控制单元、发动机控制单元以及仪表控制单元同时使用K线及CAN-BUS线进行诊断及通讯。诊断座第7脚为K线；第6、第14脚为CAN-BUS线，通过仪表网关与ABS、自动变速箱等控制单元进行通讯及诊断。

大众车系有个共同的特征：多数控制单元的K线都是连接在一起，诊断仪可通过不同的地址码访问不同的控制单元。这样做的弊端是无法避免多个电脑系统通讯的互相干扰。尤其是在车载电脑越来越多的形势下，这种问题就越来越突出。因此，大众奥迪已经向can-bus诊断转型，同时也保留了K线作为一些特定系统的诊断。

故障排除

了解其工作原理后，着手进行故障排除。首先将万用表红表笔连接在诊断座的第7脚，黑表笔接地，由易到难，逐一断开控制单元。经过一番努力，断开收放机后，打开点火开关，K线电压上升到

11.5V，用VAG1552进入各控制单元，都可以正常检测。检查收放机线路，发现收放机插头后的K线已被剪断，没有包扎，电线裸露在外而与收放机外壳接触搭铁，造成K线对地短路（此车已加装DVD）。排除此故障后，ABS故障也就迎刃而解。

975939009 · 发表于 2010-8-23 14:35:03

好啊

新乐小强 · 发表于 2010-8-23 20:04:36

学习了，故障排除思路有特点。

happyboybing · 发表于 2010-8-23 21:32:43

能解释一下K线吗谢谢

yang2010 · 发表于 2010-8-23 22:23:38

就是不懂K线
谢谢学习了

雨轩 · 发表于 2010-8-23 23:32:40

楼主可以向我们解释一下K线的含义吗…谢谢

326623 · 发表于 2011-5-4 10:34:09

高手学习

感觉乖乖的 · 发表于 2011-5-4 17:53:39

很有思路嘛收藏啦

赵昌林 · 发表于 2011-5-4 19:23:03

又进一步了，谢谢了

爱车胜爱老婆 · 发表于 2012-1-31 21:27:52

学习谢了
