仪表盘无指示故障的诊断与排除

rong · 发表于 2010-9-14 21:00:10

尼桑千里马

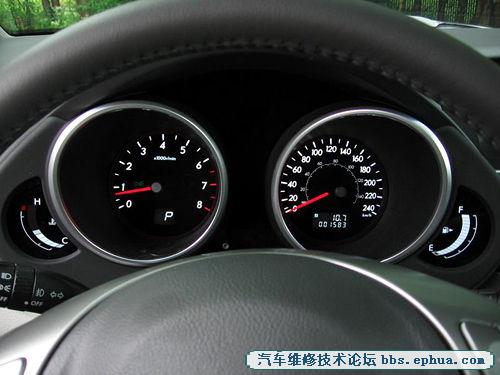

故障现象：一台尼桑千里马(NISSANMAXIMA)轿车，仪表盘上的水温表、汽油表和里程表无指示。

故障检查与排除：一般情况下三块表同时损坏的可能性较小，估计是它们相关的公共线路有问题，打开仪表盘护罩取出仪表盘总成检查，发现供三块表12V正电源线的紧固螺丝松动而使工作电压加不上，旋紧螺丝后装回电路中，试验时水温表和里程表已好使，但汽油表的表针反走。该表是由相互垂直的两组线圈组成，有三个连接端子，一个接地搭铁、一个输入正12V、一个由汽油箱内的浮子带动滑线电阻的滑动点所送来的可变电压。测量正12V和浮子信号电压正常，而表针反走可以肯定表已经损坏。只因汽油表损坏而更换仪表盘总成太可惜，也给用户增加经济负担，所以决定试修复。

打开表盘面板取下汽油表，在放大镜下观看发现有一个线圈的引出线至引脚处断了。用镊子小心把断头拔出来，用800号细砂打掉漆皮，再将线头绕到引脚上，重新焊好装回仪表盘，接入电路试验上述三块仪表都正常了。
