电路原理求教（玻璃升降器）

歌舒长空 · 发表于 2010-9-27 17:59:11

玻璃升降器开关有五条线的有六条的,它的工作原理是什么?那些线代表什么?很多线颜色都是绿色的没法区分啊,头痛！

想乐淘淘 · 发表于 2010-9-27 18:51:33

根据个人了解，一般五根线中，有两根是到电机的，这很好区别，另外三根呢，要么就是两根搭铁线，一火线，要么就是两根火线一搭铁，要看具体车型。6根线的我倒没有注意到，反正这五条线是不会错的。线路的着色这个无关紧要，只要知道其原理就行

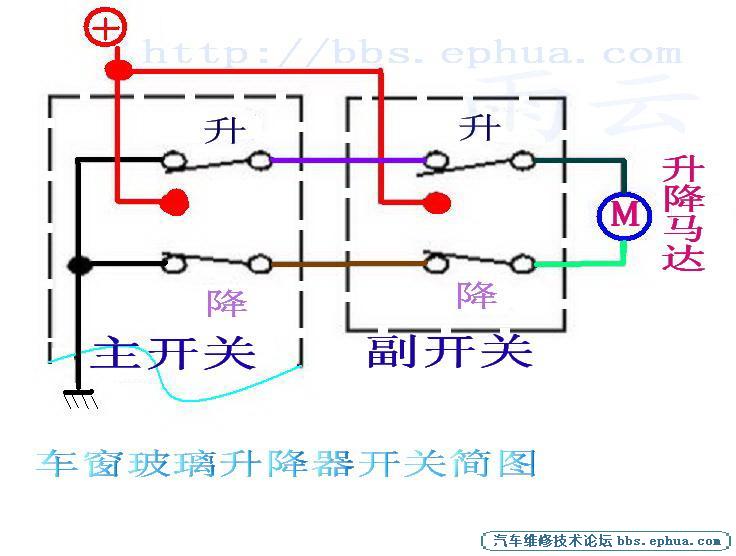

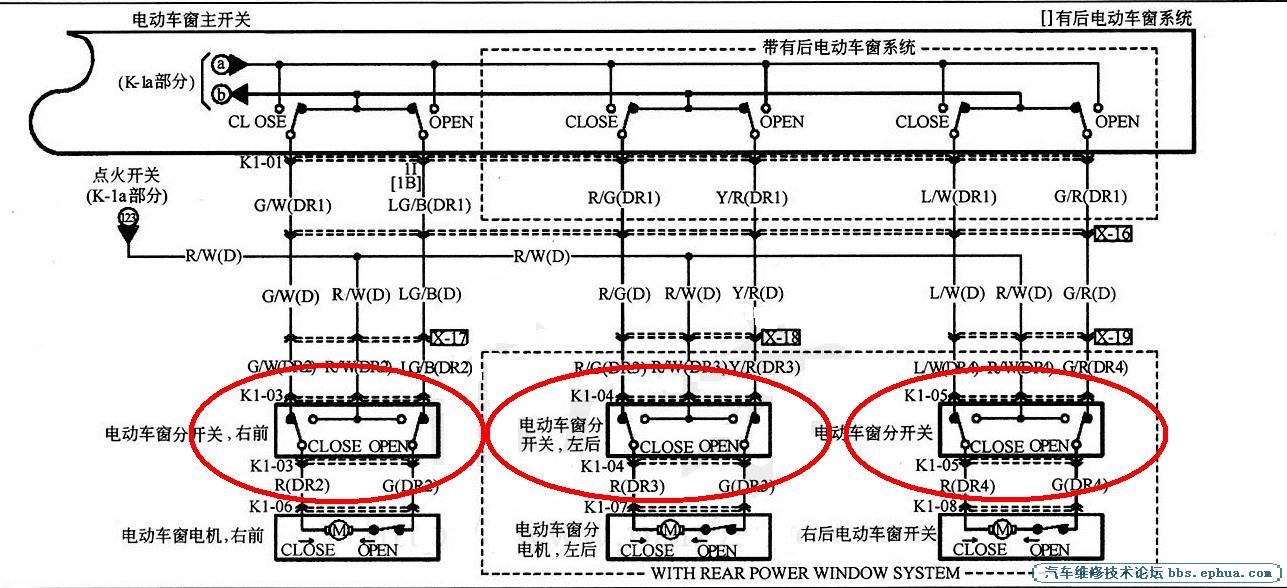

雨云 · 发表于 2010-9-27 20:31:21

756288988 · 发表于 2010-9-27 21:02:08

多数的是五条线，有的也有五条以上的，可能是带防夹功能

亮飞 · 发表于 2010-9-27 21:24:23

二楼的帖子图文并茂——真好！简单地说，就是一个切换开关，将电源的正.负极分别接入升降电机的端子，改变电机端子输入.输出的极性，控制电机的正反转，达到门窗升降的目的。

                     对否？
      个人观点仅供参考。

rong · 发表于 2010-9-27 22:02:39

雨云的资料就是好,那个水印淡了点,还可以深点,看上去清楚点.

歌舒长空 · 发表于 2010-9-27 23:36:20

谢谢雨云兄的电路原理图,和各位朋友的讲解,回头我在看一下实物连线！

psjin1121 · 发表于 2010-9-28 18:50:45

学习！

想乐淘淘 · 发表于 2010-9-30 21:58:42

雨云兄，你的电路图可否借我用一下。我下载了。行的话说一下吧，

老蔡 · 发表于 2010-10-1 11:29:15

尽管拿去，哈
