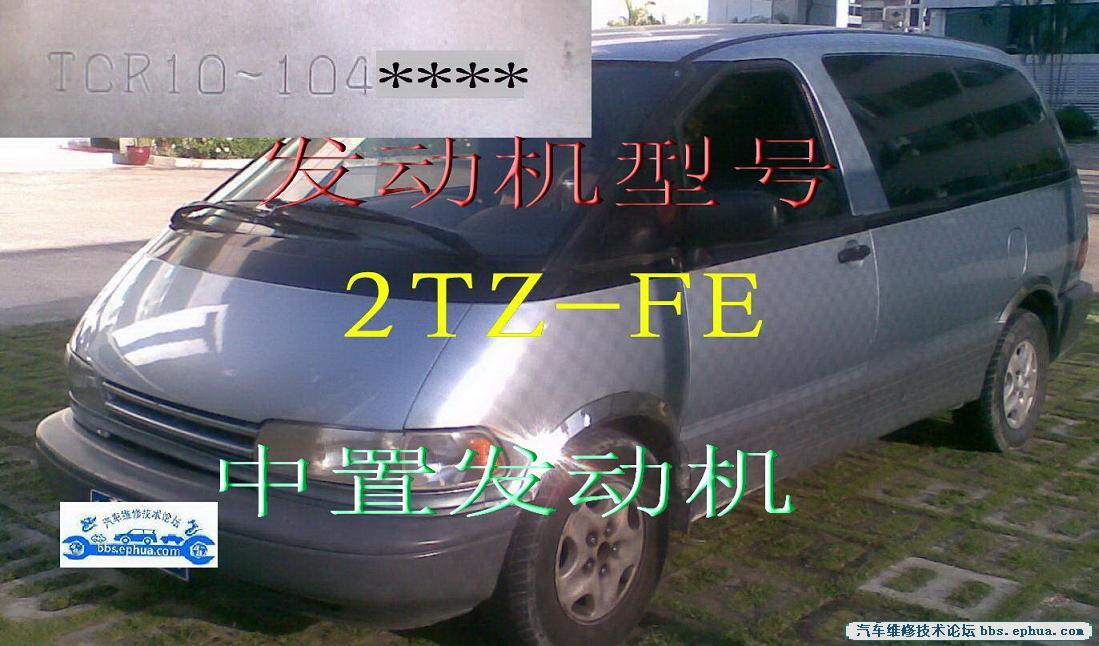

丰田子弹头（PREVIA）发动机机油变多----机油自动补给系统故障诊断

264 主题	2736 回帖	1万积分

积分: 12721

发消息

发表于 2010-9-30 23:44:50 | 显示全部楼层 |阅读模式

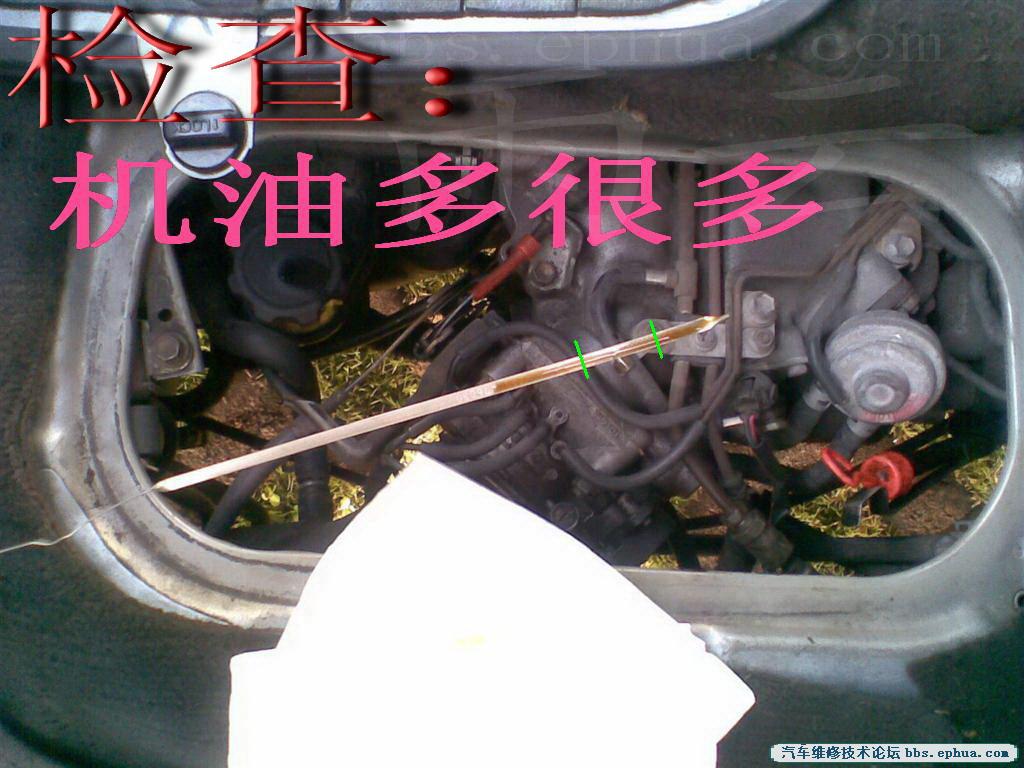

1、故障现象

评分

参与人数 1	威望 +8	收起理由
rong	+ 8	原创内容，很详细，很好。

查看全部评分

回复

使用道具举报

264 主题	2736 回帖	1万积分

积分: 12721

发消息

楼主| 发表于 2010-9-30 23:48:42 | 显示全部楼层

2、原理、故障诊断

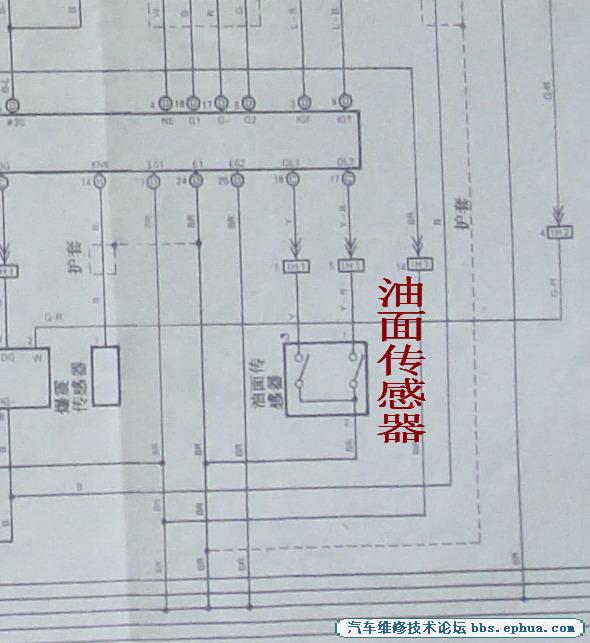

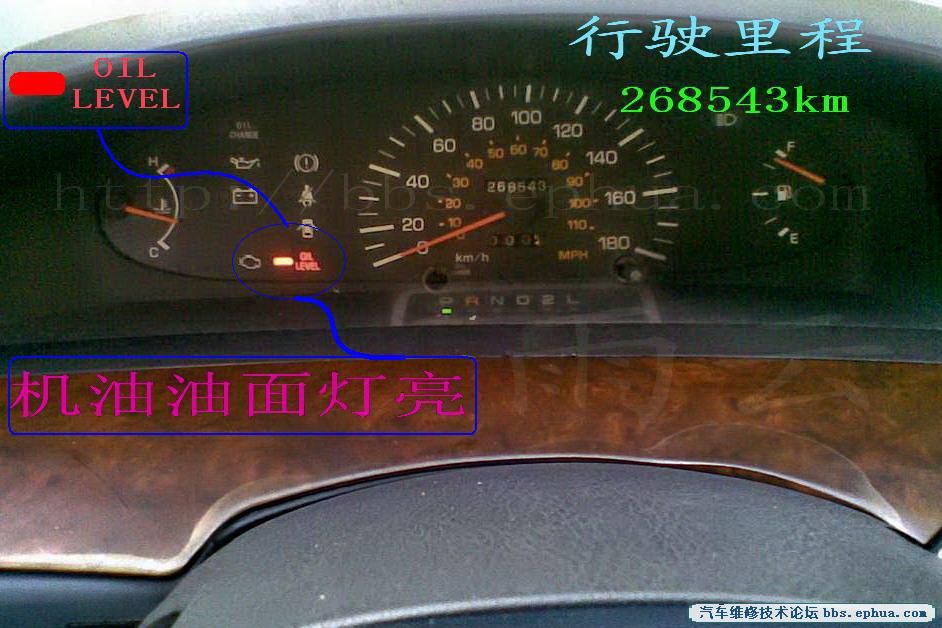

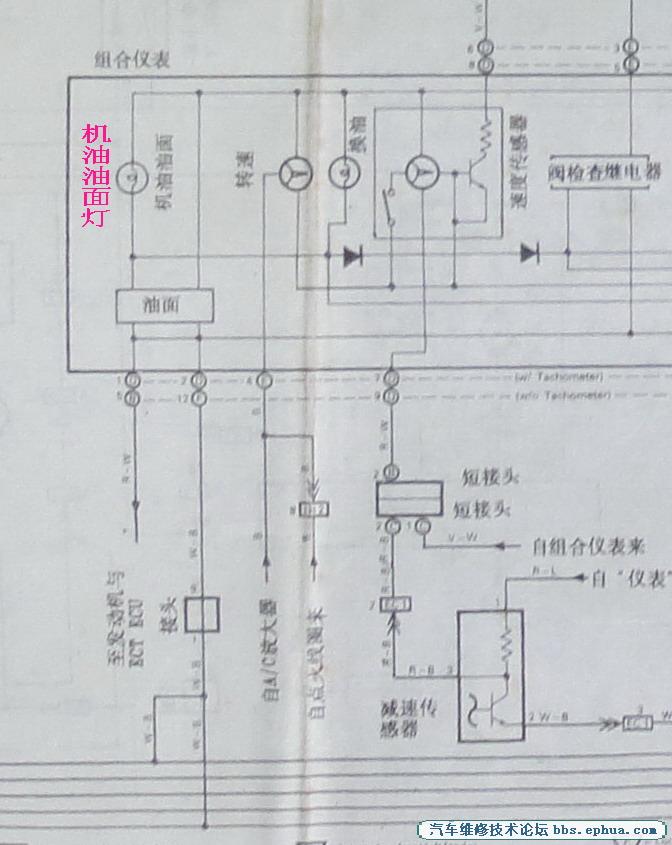

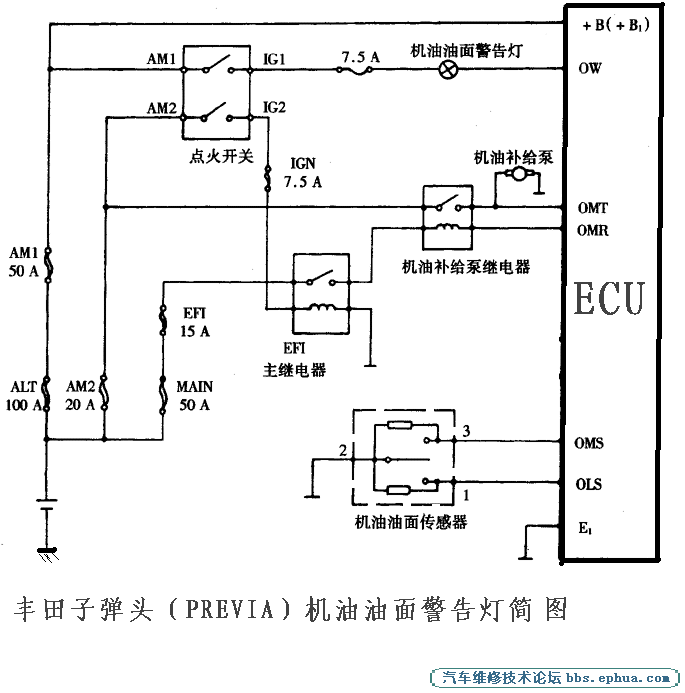

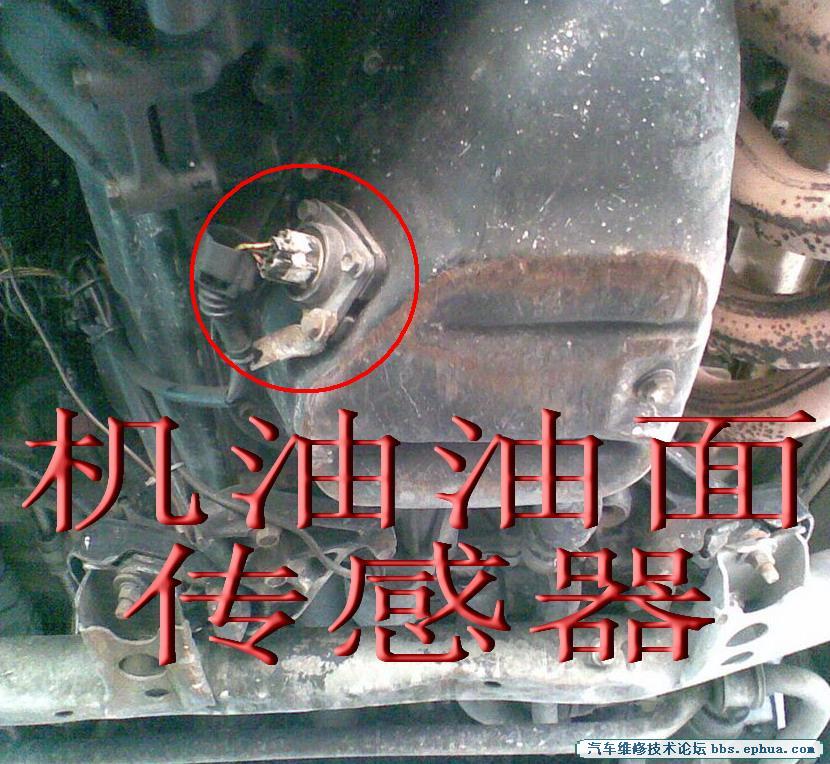

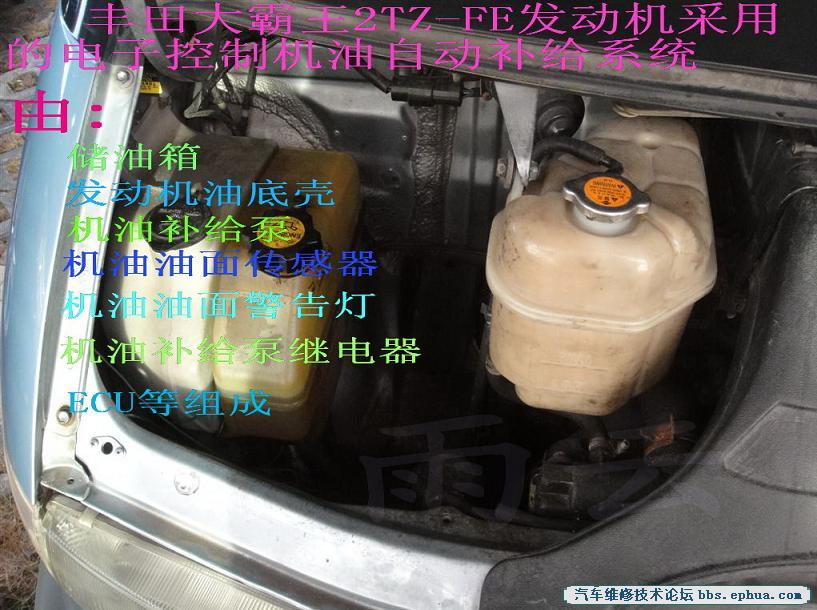

在点火开关处于“ON”位置时，ECU向其OMS和OLS端子提供2.3V-3V电压。当发动机油底壳内的机油油面低于警戒线时，机油油面传感器的浮子下沉，至使油面传感器的下触点接通，ECU的OLS端子搭铁(0V)，并使OW和OMR端子搭铁。此时，机油油面警告灯亮，同时机油补给泵继电器动作，机油补给泵通电工作，向发动机补充机油。（看电路简图）


回复支持反对

使用道具举报

264 主题	2736 回帖	1万积分

积分: 12721

发消息

楼主| 发表于 2010-9-30 23:50:26 | 显示全部楼层

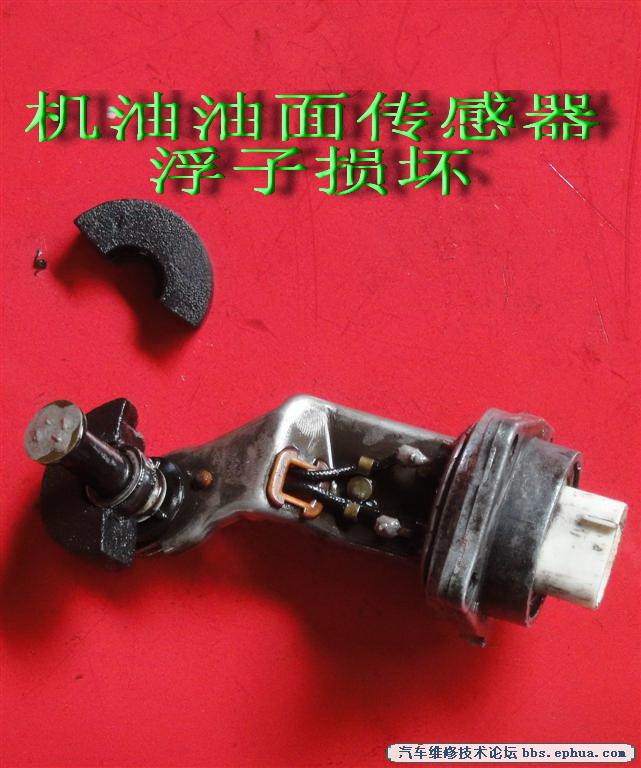

3.故障原因

回复支持反对

使用道具举报

21 主题	554 回帖	2 积分

积分: 2

发消息

发表于 2010-9-30 23:54:00 | 显示全部楼层

学习。。。。。。

回复支持反对

使用道具举报

891 主题	647 回帖	5519 积分

走自己的路

Rank: 7 Rank: 7 Rank: 7

积分: 5519

发消息

发表于 2010-10-1 08:55:23 | 显示全部楼层

这么好的资料与诊断思路，多谢雨云兄的劳动成果，一定要顶呀！

走自己的路.

回复支持反对

使用道具举报

9533 主题	2219 回帖	938万积分

风之龙

Rank: 9 Rank: 9 Rank: 9

积分: 9381032

发消息

发表于 2010-10-1 10:40:54 | 显示全部楼层

子弹头，这个故障比较常见，遇到过几辆都是这样的了，测量过电脑出的电是5V经过浮子后是2.8V，试过用短接也不行，如果用电阻短接把电降到2.8V左右，这个方法不知行不行得通？上次想试，但没找个合适的电阻，车主赶用车，就把自动补给箱的马达线拿掉，这样就不能再补油，但发动机灯会亮。

命运把握在我手,命运由我去创造. 看帖回贴是一种美德!

回复支持反对

使用道具举报

32 主题	2828 回帖	8726 积分

做好自己本份

积分: 8726

发消息

发表于 2010-10-1 11:23:42 | 显示全部楼层

哇塞！雨云兄的资料果然不是一般的足

一个气球，正被一个重物摁在水里，但无论重物有多大，有多重，只要它稍微一移开，气球就会马上浮出水面。但只有一种情况气球会沉向水底，那就是它自己泄气了我们的人生就是要做一个永不泄气的气球，哪怕再怎么苦，只要有机会，我们肯定会创造出自己的辉煌！！！

回复支持反对

使用道具举报

264 主题	2736 回帖	1万积分

积分: 12721

发消息

楼主| 发表于 2010-10-1 11:23:56 | 显示全部楼层

又多了一篇精华文章。

过几天参加“汽车维修技术”言讨会（自发非官方）。
我应该整备什么提案？

回复支持反对

使用道具举报

32 主题	2828 回帖	8726 积分

做好自己本份

积分: 8726

发消息

发表于 2010-10-1 11:26:20 | 显示全部楼层

就在本论坛这里的的维修原创案例拿例子去

一个气球，正被一个重物摁在水里，但无论重物有多大，有多重，只要它稍微一移开，气球就会马上浮出水面。但只有一种情况气球会沉向水底，那就是它自己泄气了我们的人生就是要做一个永不泄气的气球，哪怕再怎么苦，只要有机会，我们肯定会创造出自己的辉煌！！！

回复支持反对

使用道具举报

264 主题	2736 回帖	1万积分

积分: 12721

发消息

楼主| 发表于 2010-10-1 11:31:56 | 显示全部楼层

回 8楼(老蔡) 的帖子

太肤浅
