可变气门正时技术之:雷诺—日产CVTC

[复制链接]

264

主题

2736

回帖

1万

积分

光明使者

积分
12721

汽修专家热爱本论坛奖社区明星社区居民忠实会员杰出贡献奖管理奖

QQ
发表于 2010-10-10 21:36:30 | 显示全部楼层 |阅读模式

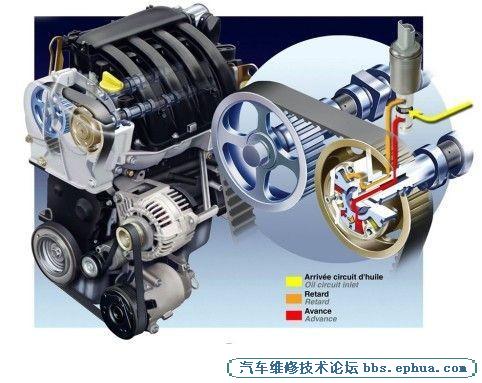

雷诺—日产CVTC.jpg      雷诺、日产合并之后,多项技术都在集团内部进行共用。其中就包括日产潜心研究的CVTC连续可变气门正时系统。其原理与本田VTEC接近,也是采用液压作用改变凸轮轴同步齿形带轮与凸轮轴末端的夹角,从而改变配气正时角。
     在凸轮轴与正时齿轮之间有高压油区和低压油区。只要调节两个油区之间的压力差,就能改变配气正时角了。两个油区的油压通过油压控制阀调节的。当高压油路(图中红色的通道)接通时,整个油室处于加压状态,凸轮轴顺时针偏转一定角度,配气正时被推迟,重叠角增大,适用于低转速;当电磁阀控制黄色区域压力高于红色区域压力时,凸轮轴逆时针偏转一定角度,配气正时被提前,这样重叠角减小,适用于高转速。
