丰田VVT－i发动机

rong

<font size="4">丰田VVT－i发动机<br />________________________________________<br />近年生产的丰田轿车，大都装配了标注有“VVT－i”字样的发动机，经过商业宣传，很多人已经知道VVT－i这一新名词，但它的具体内容却鲜为人知。VVT是英文缩写，全称是“Variable Valve Timing”，中文意思是“可变气门正时”，由于采用电子控制单元（ECU）控制，因此丰田起了一个好听的中文名称叫“智慧型可变气门正时系统”。该系统主要控制进气门凸轮轴，又多了一个小尾巴“i”，就是英文“Intake”（进气）的代号。这些就是“VVT－i”的字面含义了。<br />VVT－i是一种控制进气凸轮轴气门正时的装置，它通过调整凸轮轴转角配气正时进行优化，从而提高发动机在所有转速范围内的动力性、燃油经济性，降低尾气的排放。<br /><br />VVT－i系统由传感器、ECU和凸轮轴液压控制阀、控制器等部分组成。ECU储存了最佳气门正时参数值，曲轴位置传感器、进气歧管空气压力传感器、节气门位置传感器、水温传感器和凸轮轴位置传感器等反馈信息汇集到ECU并与预定参数值进行对比计算，计算出修正参数并发出指令到控制凸轮轴正时液压控制阀，控制阀根据ECU指令控制机油槽阀的位置，也就是改变液压流量，把提前、滞后、保持不变等信号指令选择输送至VVT－i控制器的不同油道上。<br />VVT－i系统视控制器的安装部位不同而分成两种，一种是安装在排气凸轮轴上的，称为叶片式VVT－i，丰田PREVIA（大霸王）安装此款。另一种是安装在进气凸轮轴上的，称为螺旋槽式VVT－i，丰田凌志400、430等高级轿车安装此款。两者构造有些不一样，但作用是相同的。<br />叶片式VVT－i控制器由驱动进气凸轮轴的管壳和与排气凸轮轴相耦合的叶轮组成，来自提前或滞后侧油道的油压传递到排气凸轮轴上，导致VVT－i控制器管壳旋转以带动进气凸轮轴，连续改变进气正时。当油压施加在提前侧油腔转动壳体时，沿提前方向转动进气凸轮轴；当油压施加在滞后侧油腔转动壳体时，沿滞后方向转动进气凸轮轴；当发动机停止时，凸轮轴液压控制阀则处于最大的滞后状态。         <br /><br /><br />螺旋槽式VVT－i控制器包括正时皮带驱动的齿轮、与进气凸轮轴刚性连接的内齿轮，以及一个位于内齿轮与外齿轮之间的可移动活塞，活塞表面有螺旋形花键，活塞沿轴向移动，会改变内、外齿轮的相位，从而产生气门配气相位的连续改变。当机油压力施加在活塞的左侧，迫使活塞右移，由于活塞上的螺旋形花键的作用，进气凸轮轴会相对于凸轮轴正时皮带轮提前某个角度。当机油压力施加在活塞的石侧，迫使活塞左移，就会使进气凸轮轴延迟某个角度。当得到理想的配气正时，凸轮轴正时液压控制阀就会关闭油道使活塞两侧压力平衡，活塞停止移动。<br />现在，先进的发动机都有“发动机控制模块”（ECM），统管点火、燃油喷射、排放控制、故障检测等。丰田VVT－i发动机的ECM在各种行驶工况下自动搜寻一个对应发动机转速、进气量、节气门位置和冷却水温度的最佳气门正时，并控制凸轮轴正时液压控制阀，并通过各个传感器的信号来感知实际气门正时，然后再执行反馈控制，补偿系统误差，达到最佳气门正时的位置，从而能有效地提高汽车的功率与性能，尽量减少耗油量和废气排放<br /><br />详细参看附件</font><br />

风

正好需要,顶一下.[[s:3240]1]

zhjlun

学习了谢谢

450834135

学习了~~

双截棍

学习了

13457947198

好

天星

谢谢

pengbin

学习了谢谢 楼主

雨云

可变气门正时技术之一：保时捷Variocam







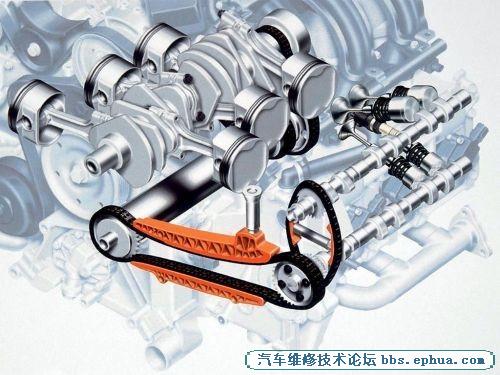

保时捷911跑车引擎采用的可变气门正时技术Variocam

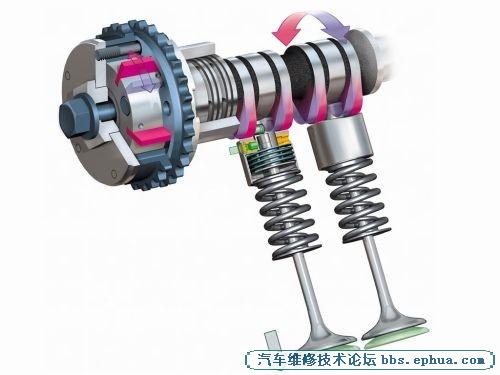

通过气门我们可以发现其两个位置，图中每个进气门分别有2种最大行程，绿色位置显然是高速时气门能够达到的最大行程。控制气门行程变化的，是两组凸轮控制，一组是高速凸轮，既红色部分的凸轮；另一组是低速凸轮，既高速凸轮之间的凸轮。
当引擎在低转速工况时，气门座顶端的黄色的控制活塞落在气门座内。这样高速凸轮只能驱动气门座向下行程而不能带动整个气门动作，整个气门由低速凸轮驱动气门顶向下行程，这样获得的气门开度就较小。反之当发动机在高转速工况时，控制活塞在液压的驱动下从气门座推入到气门顶中，把气门座和气门刚性的连接，高速凸轮驱动气门座时就能带动气门向下行程获得较大的气门开度。
