求霍尔传感器的检测

db198912 · 发表于 2010-11-7 19:08:00

那个位大师告诉我一下霍尔传感器3跟线的检查小弟急要

5826256 · 发表于 2010-11-7 19:31:42

3跟线，一根是电源线，一根是信号电源输出线，还一根是打铁线。

想乐淘淘 · 发表于 2010-11-7 20:03:17

忙是帮不上了，但是尽我所能说说吧
一根电源，一般12V。
一根信号线，一般为中间，5V
一根搭铁

明天更美好 · 发表于 2010-11-7 20:45:28

一正一负一根信号线

zlwong · 发表于 2010-11-7 21:04:50

别人问的是检测，

zlwong · 发表于 2010-11-7 21:09:12

在霍尔传感器中心处穿过单根直/交流线，当线路通入电流后（注意不要超过霍尔的量程）测量输出电压，通过变比计算霍尔是否正常。

雨云 · 发表于 2010-11-7 21:54:28

huwl · 发表于 2010-11-7 22:52:17

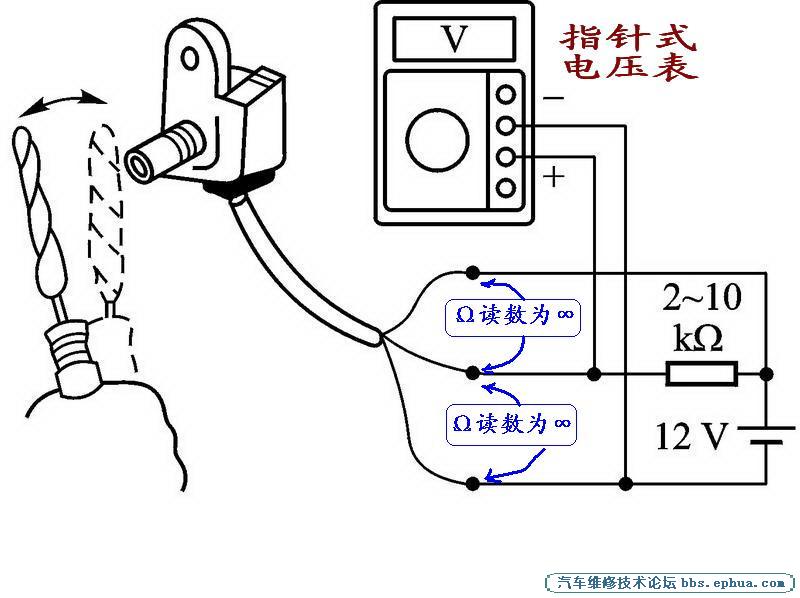

还是有图的看得清楚

db198912 · 发表于 2010-11-7 23:57:05

不好意思没看懂

db198912 · 发表于 2010-11-7 23:58:15

不好意思没能理解过来你所说的接根直流电我想问一下是接在那根线上面
