奇瑞A516轿车EPC（电子节气门）指示灯点亮故障排除

苏州汽修 · 发表于 2010-12-26 11:05:18

奇瑞A516轿车装用电子节气门，本例的故障现象是EPC（电子节气门）指示灯点亮，且起动后第一次踩油门没有反映，在行驶中伴有加速不良的现象。
故障诊断：
　　读取故障码，发现有三个故障码：
　　P2122：加速踏板位置传感器1信号过低；
　　P0105：进气压力传感器故障；
　　P0106：进气压力传感器信号不合理；
　　清除这三个故障码后，只要一踩油门，上述故障码便会重现。观察数据流发现，设备显示加速踏板位置传感器1的信号电压为0.08 V(正常值为0.74 V)。

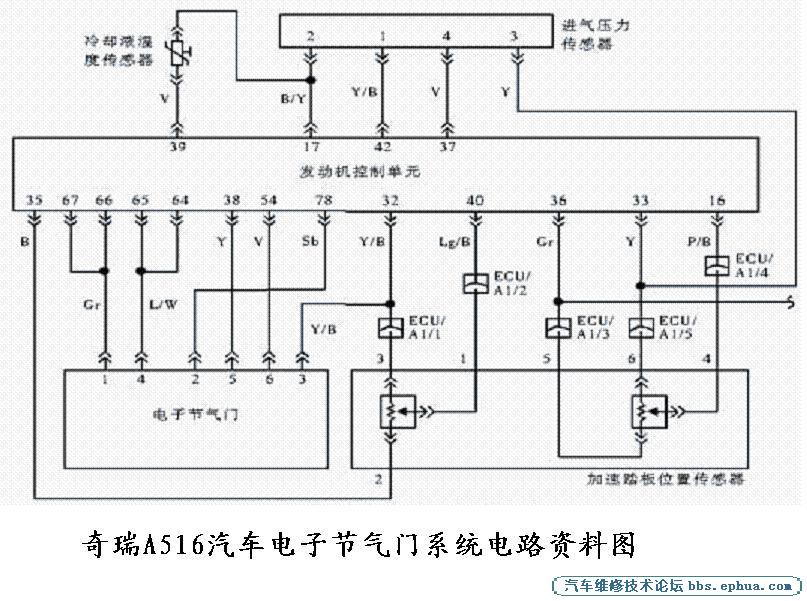

奇瑞A516汽车电子节气门系统电路资料图
　　因为从读取的故障码及奇瑞电子节气门系统电路图可以分析：在故障码中同时出现了加速踏板位置传感器1故障和进气压力传感器故障；而从电路图中可以看出，加速踏板位置传感器1（6号接线）和进气压力传感器（3号接线）5V参考电压均是由发动机控制单元的33号线提供的，故障原因很有可能是控制单元的33号线存在着短路或偶尔断路情况。所以从检查发动机控制单元33号线与加速踏板位置传感器1与进气压力传感器之间的线路。
　　最终发现此线在发动机控制单元附近受到挤压，导致的短路。包好后故障排除。
