故障现象

　　一辆2008年产凯美瑞轿车，车型为ACV41L，搭载1AZ发动机，行驶里程21万km。用户反映该车安全气囊灯亮。

　　检查分析

　　维修人员检测安全气囊控制单元，发现故障码B1615——左前碰撞传感器电路故障，且无法清除。将蓄电池负极断开90s后再接上，故障码仍然无法清除。

　　断开左前碰撞传感器的插接器A13，测量其与安全气囊控制单元插接器E30的28号和30号端子的连接，其导通性及绝缘性都正常。将左前碰撞传感器与右前碰撞传感器互换，故障码仍然是B1615，说明问题不在传感器，而是在线路上。

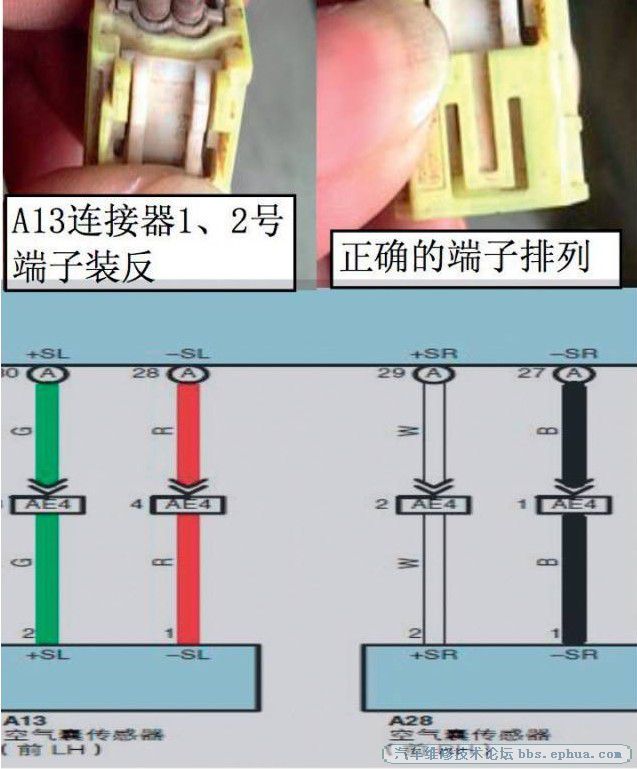

　　对照电路图检查，发现该传感器的电路并不复杂，只有2根线，怎么会出问题呢？反复认真检查发现，在电路图上插接器A13的1号端子是红线，2号端子是绿线，而实际却正好相反（图2）。

　　

　　图2 碰撞传感器电路图

　　故障排除

　　将插接器的插针挑出后，调换位置重新插牢。发动机起动后6s，安全气囊灯自动熄灭，故障彻底排除。
