求助吉利豪情电脑板线路图

明安汽修 · 发表于 2011-3-21 16:40:50

吉利豪情发动机是7131的，装的是摩托罗拉的电脑板。这车用431加外接电源可以启动，怀疑是电脑板没有电原，不知道那位大师有这方面的资料发一份给小弟。不胜感激

明安汽修 · 发表于 2011-3-21 19:17:20

有大师可以指教一二吗

雨云 · 发表于 2011-3-21 21:16:05

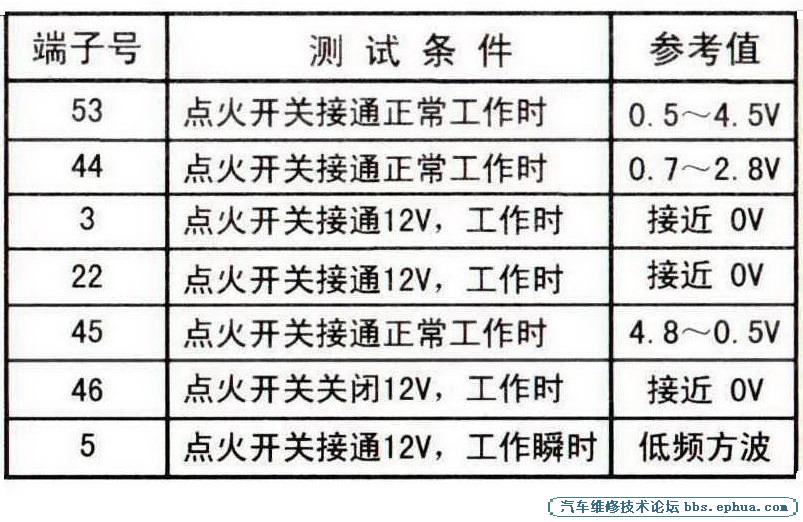

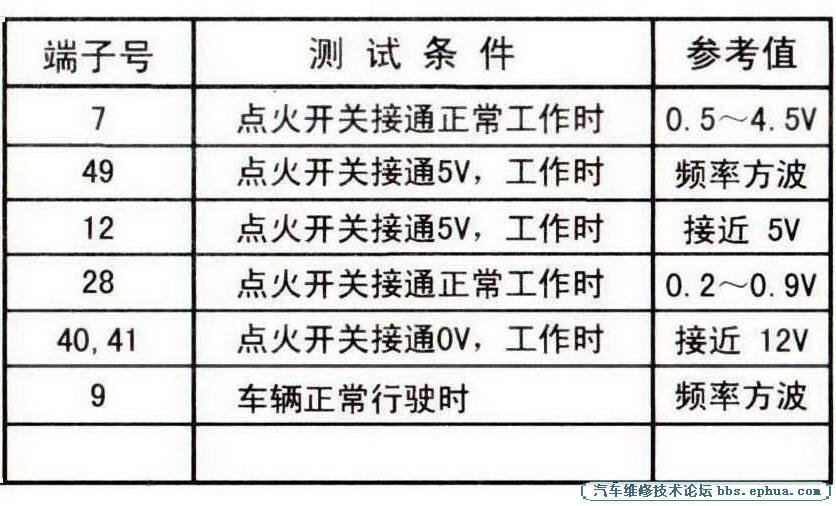

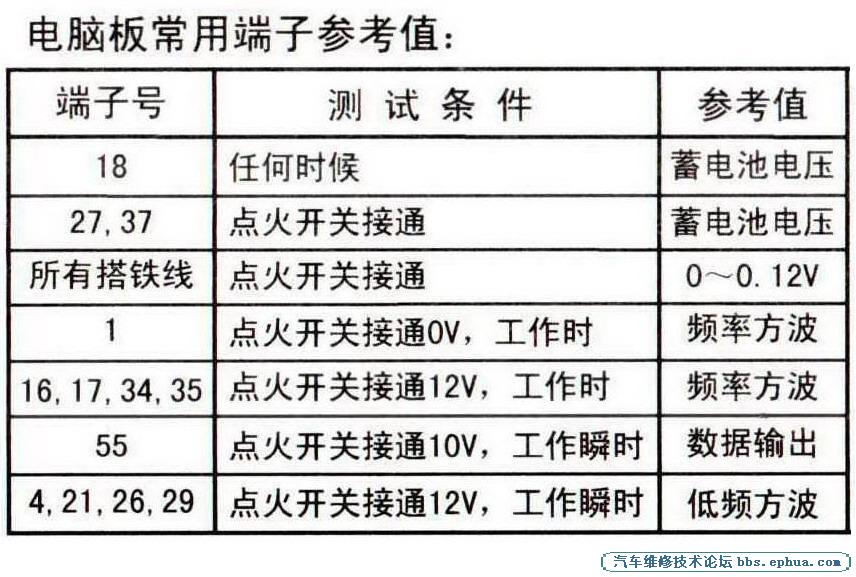

吉利豪情（JL378QE）联电（ECU）

雨云 · 发表于 2011-3-21 21:24:58

以上是55脚电脑板是否和你的车相同？

虹光汽车修理 · 发表于 2011-3-22 10:21:28

不是没有电源，就是没有打铁

明安汽修 · 发表于 2011-3-22 12:55:36

谢谢雨云师傅是五十五脚的，小弟感激涕零啊

明安汽修 · 发表于 2011-3-22 13:16:45

电脑针脚到其他位置的有资料吗不然这样也不好查

明安汽修 · 发表于 2011-3-22 17:12:03

有完整的电路图吗，27,37脚没电到，谢了

wsxssl · 发表于 2011-3-22 18:01:24

不一定是线路问题吧?
保险继电器可查了?

雨云 · 发表于 2011-3-22 20:26:19

27,37脚是开点火开关才有电到，
检查点火开关、保险丝、继电器等。
