华晨宝马318i

xiaozhu12238 · 发表于 2011-3-25 13:56:03

有谁可以把正时图发给我看看吗?很急...跪求正时图...

华仔--2009 · 发表于 2011-3-25 19:39:32

要专用工具的。

紫星 · 发表于 2011-3-25 21:06:35

是什么系列的发动机，是M54 还是N42啊？

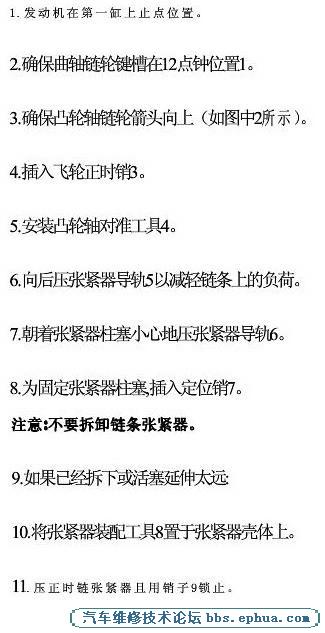

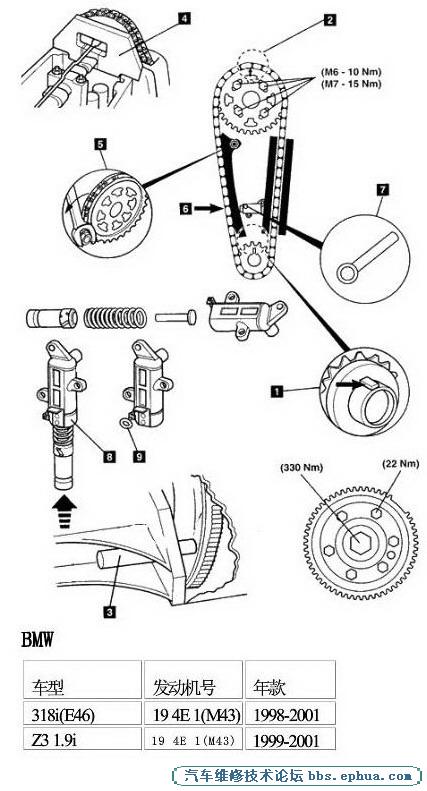

紫星 · 发表于 2011-3-25 21:10:32

年    款：1988-1993

发动机代码：M40

拆卸

1.排空冷却液

2.拆卸

冷却风扇和导流罩
散热器
辅助传动皮带
水泵皮带轮
分电器
顶部软管和节温器罩
TDC/RPM传感器
气缸盖罩
3.将曲轴转到1号气缸的上止点。

4.使用工具11.2.300插入飞轮正时销1 。

5.安装调整工具4到凸轮轴上，工具号11.3.190。

6.拆卸

曲轴皮带轮
正时皮带上盖2
正时皮带下盖3
7.松开凸轮轴链轮螺栓

8.松开张紧器螺栓以释放皮带张力

9.拆下正时皮带

安装

注意：不要重装旧的皮带

1.使用工具11.2.300确保飞轮正时销1正确定位。

2.使用工具11.3.190,确保调整工具4被正确地定位在凸轮轴上。

3.确保凸轮轴链轮刚好能用手顺时针转动直到挡块位置。

4.从曲轴皮带轮开始逆时针方向装配正时皮带。确保非张紧侧链轮之间的皮带是拉紧的。

5.将张力计附着于皮带的▼处。将张力计调零。

6.逆时针转动张力计，直到张力计显示45个单位。

7.拧紧张紧器螺栓到22牛顿.米。

8.拧紧凸轮轴链轮螺栓到63牛顿.米。

9.拆卸

张力计
凸轮轴调整工具
飞轮正时销
10.顺时针方向转动曲轴2圈。

11.安装

飞轮正时销1
凸轮轴调整工具4
12.将张力计附着于皮带的 ▼处。

13.检查冷却液出口管上方的气缸盖温度。使用温度传感器编号为11.5.060 。

14.松开凸轮轴链轮螺栓。

15. 松开张紧器螺栓。逆时针方向转动张紧器皮带轮直到张力计显示45个单位。

16.缓慢地顺时针方向转动张紧器皮带轮直到张力计显示下列皮带张力：

气缸盖温度
张力

20℃
32个单位

25℃
33个单位

30℃
34个单位

35℃
35个单位

40℃
36个单位

45℃
38个单位

50℃
39个单位

  17.拧紧张紧器螺栓到22牛顿.米。

  18.拧紧凸轮轴链轮螺栓到63牛顿.米。

  19.按照与拆卸过程相反的顺序安装部件。

  20.装配曲轴皮带轮。确保定位销正确地定位。将螺栓拧紧到23牛顿.米。

  21.重新加注冷却系统。

紫星 · 发表于 2011-3-25 21:11:53

年    款：1988-1993

发动机代码：M40

拆卸

1.排空冷却液

2.拆卸

冷却风扇和导流罩
散热器
辅助传动皮带
水泵皮带轮
分电器
顶部软管和节温器罩
TDC/RPM传感器
气缸盖罩
3.将曲轴转到1号气缸的上止点。

4.使用工具11.2.300插入飞轮正时销1 。

5.安装调整工具4到凸轮轴上，工具号11.3.190。

6.拆卸

曲轴皮带轮
正时皮带上盖2
正时皮带下盖3
7.松开凸轮轴链轮螺栓

8.松开张紧器螺栓以释放皮带张力

9.拆下正时皮带

安装

注意：不要重装旧的皮带

1.使用工具11.2.300确保飞轮正时销1正确定位。

2.使用工具11.3.190,确保调整工具4被正确地定位在凸轮轴上。

3.确保凸轮轴链轮刚好能用手顺时针转动直到挡块位置。

4.从曲轴皮带轮开始逆时针方向装配正时皮带。确保非张紧侧链轮之间的皮带是拉紧的。

5.将张力计附着于皮带的▼处。将张力计调零。

6.逆时针转动张力计，直到张力计显示45个单位。

7.拧紧张紧器螺栓到22牛顿.米。

8.拧紧凸轮轴链轮螺栓到63牛顿.米。

9.拆卸

张力计
凸轮轴调整工具
飞轮正时销
10.顺时针方向转动曲轴2圈。

11.安装

飞轮正时销1
凸轮轴调整工具4
12.将张力计附着于皮带的 ▼处。

13.检查冷却液出口管上方的气缸盖温度。使用温度传感器编号为11.5.060 。

14.松开凸轮轴链轮螺栓。

15. 松开张紧器螺栓。逆时针方向转动张紧器皮带轮直到张力计显示45个单位。

16.缓慢地顺时针方向转动张紧器皮带轮直到张力计显示下列皮带张力：

气缸盖温度
张力

20℃
32个单位

25℃
33个单位

30℃
34个单位

35℃
35个单位

40℃
36个单位

45℃
38个单位

50℃
39个单位

  17.拧紧张紧器螺栓到22牛顿.米。

  18.拧紧凸轮轴链轮螺栓到63牛顿.米。

  19.按照与拆卸过程相反的顺序安装部件。

  20.装配曲轴皮带轮。确保定位销正确地定位。将螺栓拧紧到23牛顿.米。

  21.重新加注冷却系统。
