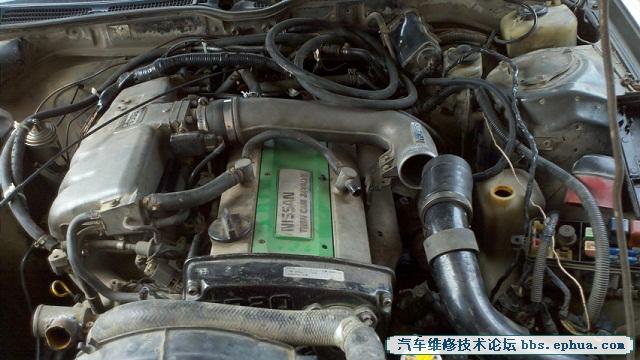

TOYOTA MARKIIGX81移植 A31 RB20DET引擎 已完工

阿韦

今天就更新到这里了

阿韦

rong

强,期等阿韦的后续更新!

雨云

多好玩啊  希望有机会和阿韦一起找台车来搞一下。

雨云

应该找台化油器的车，否则以后很难调整。

阿韦

非常期待那一天的到来 哈哈

阿韦

引用第24楼雨云于2011-04-18 22:51发表的  :
应该找台化油器的车，否则以后很难调整。

原先准备大改vip的  由于各种原因   随便改改得了

libinggdyx

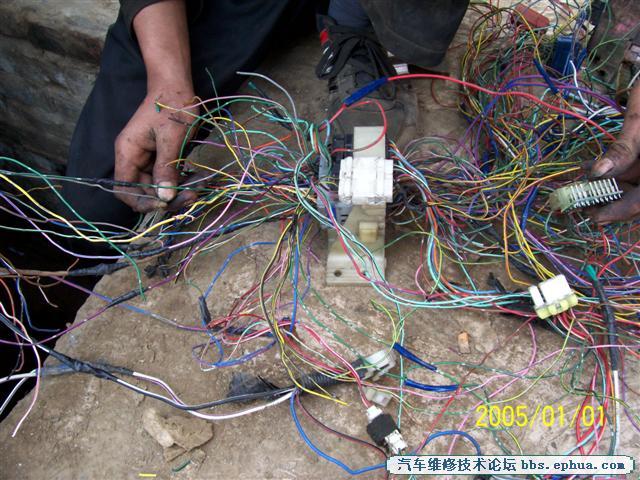

我觉得发动机线束是最难的。如果是化油器的应该会好走线点。

这样改出来来有些什么报警的会不会乱工作

雨云

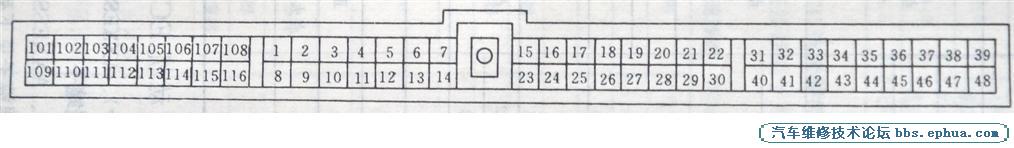

RB20DET  ECU插脚引线:
1 点火信号(动力晶体管) 第一缸
2 点火信号(动力晶体管) 第五缸
3点火信号(动力晶体管) 第三缸
5 每分钟转速
6 副电控风扇继电器(发动机温度开关)
7 TACOMETETER 加速信号
9 空调继电器(空调断开信号)
10 接地 (点火信号系统)
11点火信号(动力晶体管) 第六缸
12 点火信号(动力晶体管) 第二缸
13 点火信号(动力晶体管) 第四缸
16 发动机电子集中控制系统继电器
19 动力转向机油压力开关
20 接地 (点火信号系统)
21(RX) 接受器(控制单元数据接受)
22(TX) 瞬时(控制单元传送数据)
23 爆震传感器 1(第一缸至第三缸)
24 爆震传感器 2(第四缸至第六缸)
25 废气旁通阀控制电磁阀
26 空气流量计接地
27 空气流量计进气量信号
28 发动机温度传感器
29 排气温度传感器
30传感器接地
32 监控器和检测灯(红)
34空气流量计接地
35空气流量计进气量信号
36 进气温度传感器
38油门开启输出
41曲轴转角传感器(120度信号)
42曲轴转角传感器(1度信号)
43 点火开关启动信号
44 空挡开关
45 (点火) 点火开关（点火）
46 交流电开关
47(CHK)检查( 诊断激活)
48 油门传感器电源
49 控制单元电源
50接地 (控制单元)
51曲轴转角传感器(120度信号)
52曲轴转角传感器(1度信号)
53 汽车加速传感器
54 油门阀开关(怠速连接点)
55 废气传感器(后)
56 油门传感器输出信号
