寻找电工，求教电路问题，急急急！！！！！啊！

新雨星辰 · 发表于 2011-5-27 21:33:39

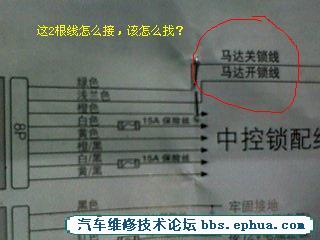

是这2根线没用？

新雨星辰 · 发表于 2011-5-27 21:35:29

这是升级的，他原车是带中控锁的（钥匙可以开和锁）

盲点 · 发表于 2011-5-27 21:35:41

对这个车是没用的，需要外加电机的时候其他的应该是没用的全都不接就只接这两条

盲点 · 发表于 2011-5-27 21:41:55

所有的防盗器基本功能一样，附加功能是可选或是特定的时候用的，而且常用的功能线的颜色都不会变，所以只要了解一种防盗器就可以了，你还是好好研究一下线路图其实原理都在图上呢随便一款学会就可以

新雨星辰 · 发表于 2011-5-27 21:44:07

可我听说这两根线是接主门马达的火线的？？

而白色和白黑色（负触发）是接主门马达的负触发？？

下面一组2个灰色线则不接？？

盲点 · 发表于 2011-5-27 21:54:05

没见到你说的灰色线，防盗器功能是可选的，即使带这个功能都可以选色不接，其实很简单无非要的就是遥控锁和报警喇叭的功能其他的可以不考虑看车主的要求，我个人认为少接一根线也可以减少一份危险因为后接的东西真的总爱出问题！可是这个车原车带门锁马达的用不着你后按马达了明白么？只要激活原车的门锁开关的信号门锁自己就开锁了，防盗器是适合所有车的产品必然会有多余的东西，我很喜欢你求知的欲望和执着，可是你对电路和元件的基础还很薄弱，一时难理解还是慢慢消化吧！

门锁接法你完全可以参考27楼我发过的两个图片了根据云雨师傅提供的电路图和端子图我给你的接法，图准的话接法一定错不了，图不准估计也是同一车型就是那两条线的角可能需要再从新测量，懂电路的可以拿试灯直接测出来不需要电路图，甚至从一开始就不需要

新雨星辰 · 发表于 2011-5-27 22:22:24

谢谢你教我这么多！我会慢慢学的
现在要是我没理解错的话就是

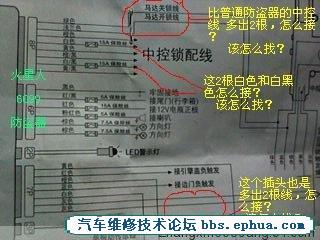

如图，我标的3个地方，中控线只接黄色和黄黑色（接地），白色和白黑色（接50 和 60 ）就可以
其他的中控配线都不需要接的，是不是？？？

新雨星辰 · 发表于 2011-5-28 00:39:24

是负触发的，我记得升级防盗是有遥控的！

请问门锁马达线怎么找？？
