求新款捷达空调控制电路图！～

李茂先 · 发表于 2011-5-29 00:19:12

求新款捷达空调控制电路图！～～还有一个问题就是现代途胜的电瓶指示灯的线路图！～用万用表测电压是在发电停机是电压12.5V启动后电压为13.7V 电瓶灯亮不熄！～

盲点 · 发表于 2011-5-29 00:38:21

途胜：检查激磁电阻损坏或脱落然后检查电瓶指示灯线是否连地了拔掉插头指示灯灭就没事
线没事应该是发电机内部问题，整流板输出电压不稳偏低或调节器问题（处理调节器与发电机接点）

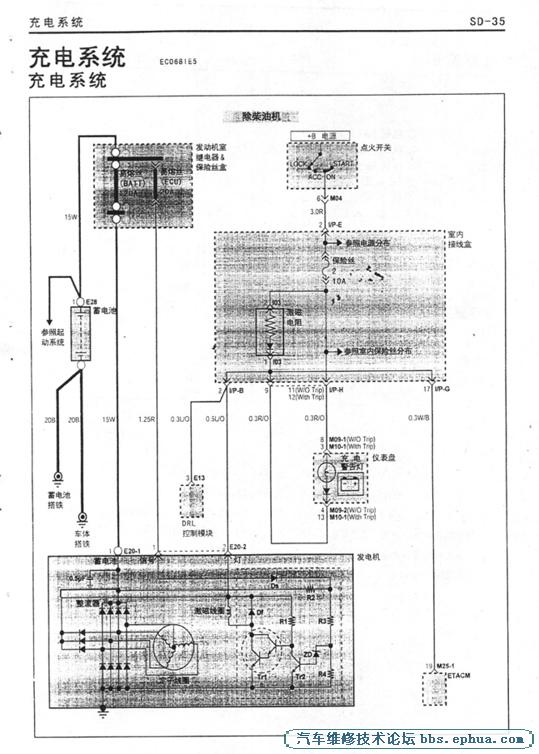

伊兰特电路图

李茂先 · 发表于 2011-5-29 21:47:58

发电电压很稳定啊！～怠速13.7V加油最大到13.8V 证明调节器没有问题～你说拔掉插头就不会亮？不对吧！～

盲点 · 发表于 2011-5-29 21:52:36

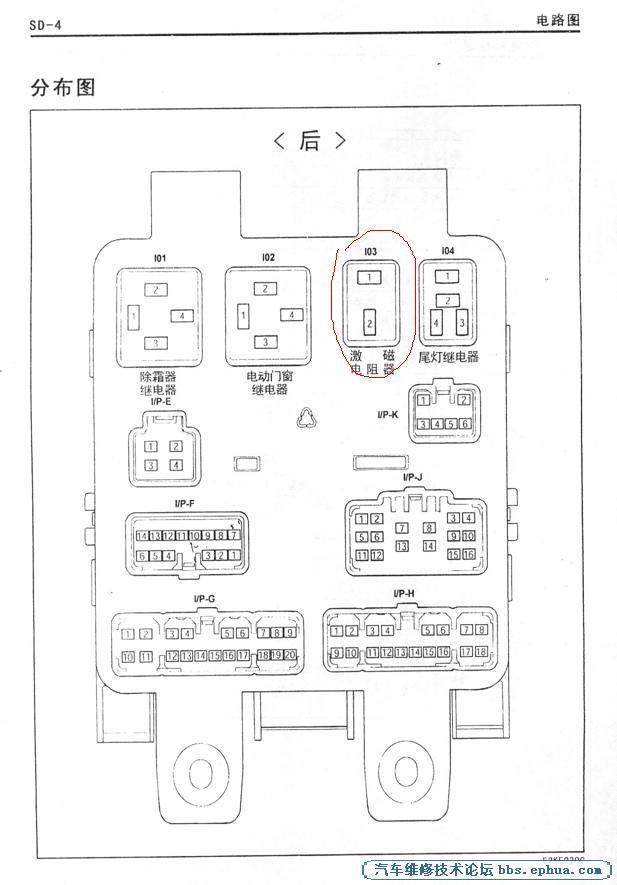

先看下激磁电阻还在不在好不好用吧，这个车没图，你自己找找吧，估计应该在室内保险丝合内继电器一起放着

李茂先 · 发表于 2011-5-29 22:01:29

激磁电阻怎么解释啊！能说详细点吗？谢谢

盲点 · 发表于 2011-5-29 22:02:46

电路图上面有仔细看下好么
激磁电阻是给激磁线圈提供初始电流，如果他损坏或脱落，发电正弦波处于零点时需从充电灯提供激磁电流

李茂先 · 发表于 2011-5-29 22:04:31

看不清楚你发的那个电路图啊！～有清晰点的吗？传我QQ上好吗？
153090364

李茂先 · 发表于 2011-5-29 22:05:20

看见了呵呵！～谢谢

盲点 · 发表于 2011-5-29 22:11:52

这个是伊兰特车的参考一下

李茂先 · 发表于 2011-5-29 22:24:26

如何检测它的好坏呢？
