求助捷达风扇工作原理

[复制链接]

5

主题

25

回帖

119

积分

侠客

积分
119

社区居民

发表于 2011-6-18 20:41:03 | 显示全部楼层 |阅读模式

回复

使用道具 举报

2

主题

86

回帖

248

积分

侠客

积分
248

社区居民

发表于 2011-6-18 21:00:46 | 显示全部楼层
回复 支持 反对

使用道具 举报

32

主题

569

回帖

1827

积分

精灵王

积分
1827

社区居民

QQ
发表于 2011-6-18 21:03:48 | 显示全部楼层
短接,试试。。。。控制盒在机仓左侧
回复 支持 反对

使用道具 举报

15

主题

175

回帖

693

积分

圣骑士

积分
693

社区居民

QQ
发表于 2011-6-18 22:42:20 | 显示全部楼层

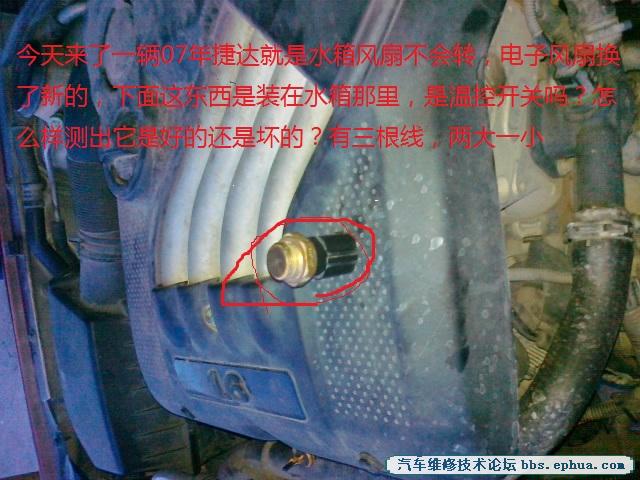

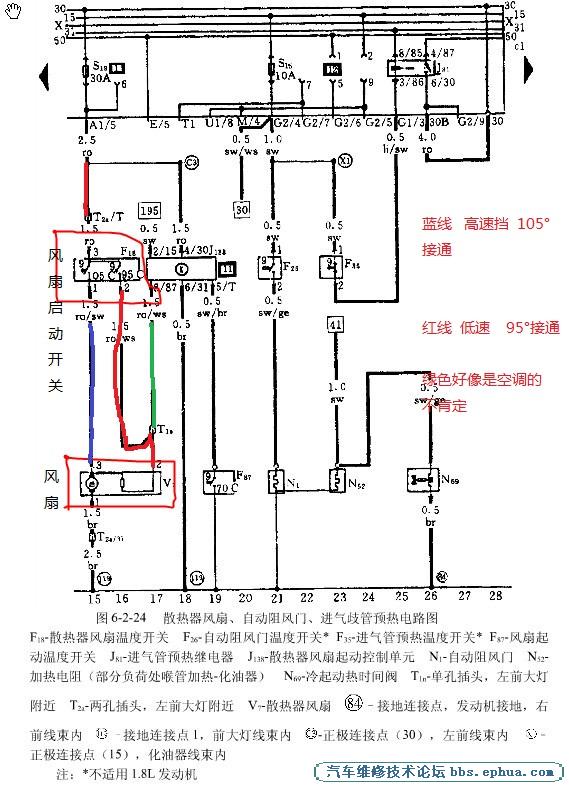

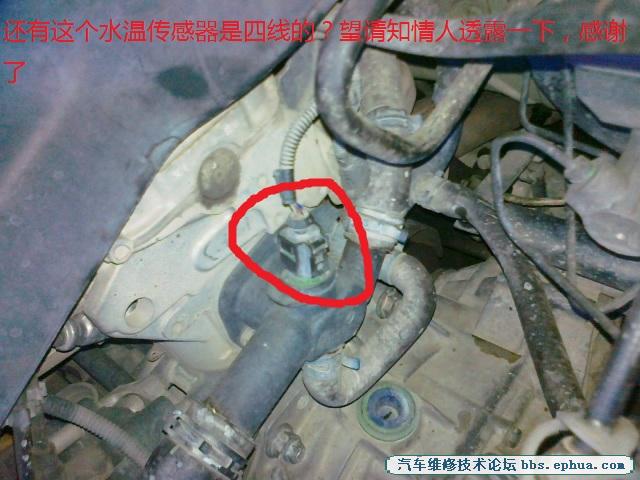

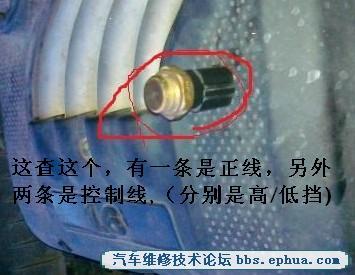

一楼的图是化油器的不可参考,楼主图一的是温控开关按在大水箱右下角,你可把插头拔下用试灯看看有一个是12伏就是品字型上面的那个,没有你就看驾驶室里的保险有报的么,有的话你用一个线把这个12伏分别给另外两个电一个是高述一个是滴述。低速是从开关直接到风扇的。高述是这个信号去电脑电脑在给继电器,继电器在给风扇。继电器在小水壶下方。也有高速信号直接到继电器的。    你第二个图是水温传感器两线是去电脑给水温信号的,另两个是给仪表水温信号的。
回复 支持 反对

使用道具 举报

5

主题

25

回帖

119

积分

侠客

积分
119

社区居民

 楼主| 发表于 2011-6-18 23:49:34 | 显示全部楼层
非常感谢,
回复 支持 反对

使用道具 举报

21

主题

554

回帖

2

积分

圣骑士

积分
2

社区居民

QQ
发表于 2011-6-19 20:21:28 | 显示全部楼层
四线 的是水温传感器,两条线到发动机电脑,有两条水温表(一条搭铁,另一条去水温表)
回复 支持 反对

使用道具 举报

29

主题

242

回帖

1941

积分

精灵王

积分
1941

社区居民

QQ
发表于 2011-6-19 20:58:00 | 显示全部楼层
不要试图寻找不可能的捷径,世上没有便宜的事,只有脚踏实地才是最好的方法…无论做何事。不要在冲动时做任何决定,否则这个决定就有可能成为你一辈子的遗憾。
回复 支持 反对

使用道具 举报

3

主题

271

回帖

1055

积分

精灵王

积分
1055

社区居民

QQ
发表于 2011-6-19 21:19:31 | 显示全部楼层
讲的很好学习了
