这电路图怎么看,谢谢

[复制链接]

4

主题

4

回帖

0

积分

新手上路

积分
0

社区居民

发表于 2011-8-15 20:29:44 | 显示全部楼层 |阅读模式

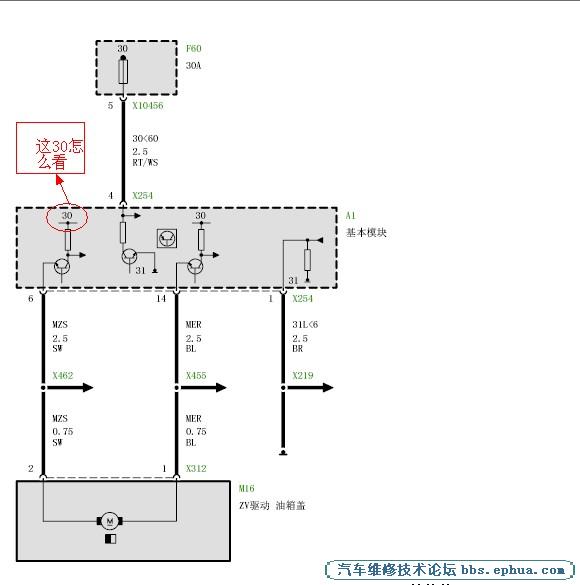

小弟新手,请问大侠们这电路提怎么看,谢谢了
回复

使用道具 举报

29

主题

187

回帖

526

积分

骑士

积分
526

社区居民

QQ
发表于 2011-8-15 21:02:20 | 显示全部楼层
30 一般都代表电源,31代表搭铁。模块内部的电子电路图和车型线束电路图是有点区别的。真正的模块内部电路图不止这几样电子元件。这肯定是哪个维修手册里面带的。所以模块内部电路描述的比较简单。但是能看出来怎么检测油箱盖电机的好坏。除非你是维修电子的,要不我们不会特意看模块内部电路,我们维修工看的一般都是模块内部的草图,然后知道怎么判断他的好坏。至于模块损坏一般简单的能处理就处理,实在处理不了的就交给专业的人处理。还有一个就是值得注意的,往往很多图的标注也并不是百分之百正确的。再原厂的也有出错的时候。更何况现在的盗版这么厉害。
回复 支持 反对

使用道具 举报

264

主题

2736

回帖

1万

积分

光明使者

积分
12721

汽修专家热爱本论坛奖社区明星社区居民忠实会员杰出贡献奖管理奖

QQ
发表于 2011-8-15 21:06:37 | 显示全部楼层
大众车电路图
30号】线接蓄电池正极,称之为“常电源”
               ---------所谓常电源就是在蓄电池正常的情况下,均有正常电压的电源线。

【15号】线就是在一定的条件下才有规定电压的电源线,所谓“条件电源”
               ---------点火开关位于ON(接通)和ST(起动)档时,电源经点火开关接中央继电器盒内,称之为“钥匙门来电”。
【31号】线就是地线(搭铁)。
回复 支持 反对

使用道具 举报

4

主题

4

回帖

0

积分

新手上路

积分
0

社区居民

 楼主| 发表于 2011-8-15 21:06:50 | 显示全部楼层
谢谢,只是如果30是电源的话,那电机两边接的都是电源,怎么工作啊,而且油箱盖电机电流应该就一个方向的
回复 支持 反对

使用道具 举报

264

主题

2736

回帖

1万

积分

光明使者

积分
12721

汽修专家热爱本论坛奖社区明星社区居民忠实会员杰出贡献奖管理奖

QQ
发表于 2011-8-15 21:15:54 | 显示全部楼层

回 3楼(zjd6810) 的帖子

你给出的电路图。
     模块内部的电子电路图只是简图,并不是原理图。
回复 支持 反对

使用道具 举报

7

主题

109

回帖

368

积分

骑士

积分
368

社区居民

发表于 2011-8-15 21:26:51 | 显示全部楼层
授之渔,自己鱼。
做到老,学到老。
回复 支持 反对

使用道具 举报

4

主题

4

回帖

0

积分

新手上路

积分
0

社区居民

 楼主| 发表于 2011-8-15 21:29:38 | 显示全部楼层
哦,谢谢雨云大师

这是宝马X5的中控锁控制油箱盖的电路图
回复 支持 反对

使用道具 举报

264

主题

2736

回帖

1万

积分

光明使者

积分
12721

汽修专家热爱本论坛奖社区明星社区居民忠实会员杰出贡献奖管理奖

QQ
发表于 2011-8-15 21:37:21 | 显示全部楼层
油箱盖电机电流不是一个方向的,开时一个方向,关时另一个方向。(就象门锁马达)。
回复 支持 反对

使用道具 举报

21

主题

554

回帖

2

积分

圣骑士

积分
2

社区居民

QQ
发表于 2011-8-15 22:00:16 | 显示全部楼层
回复 支持 反对

使用道具 举报

1

主题

2

回帖

12

积分

新手上路

积分
12
发表于 2011-8-15 23:22:50 | 显示全部楼层

学习了
回复 支持 反对

使用道具 举报
