求日产风度A33电路图

776246134 · 发表于 2011-10-6 00:05:56

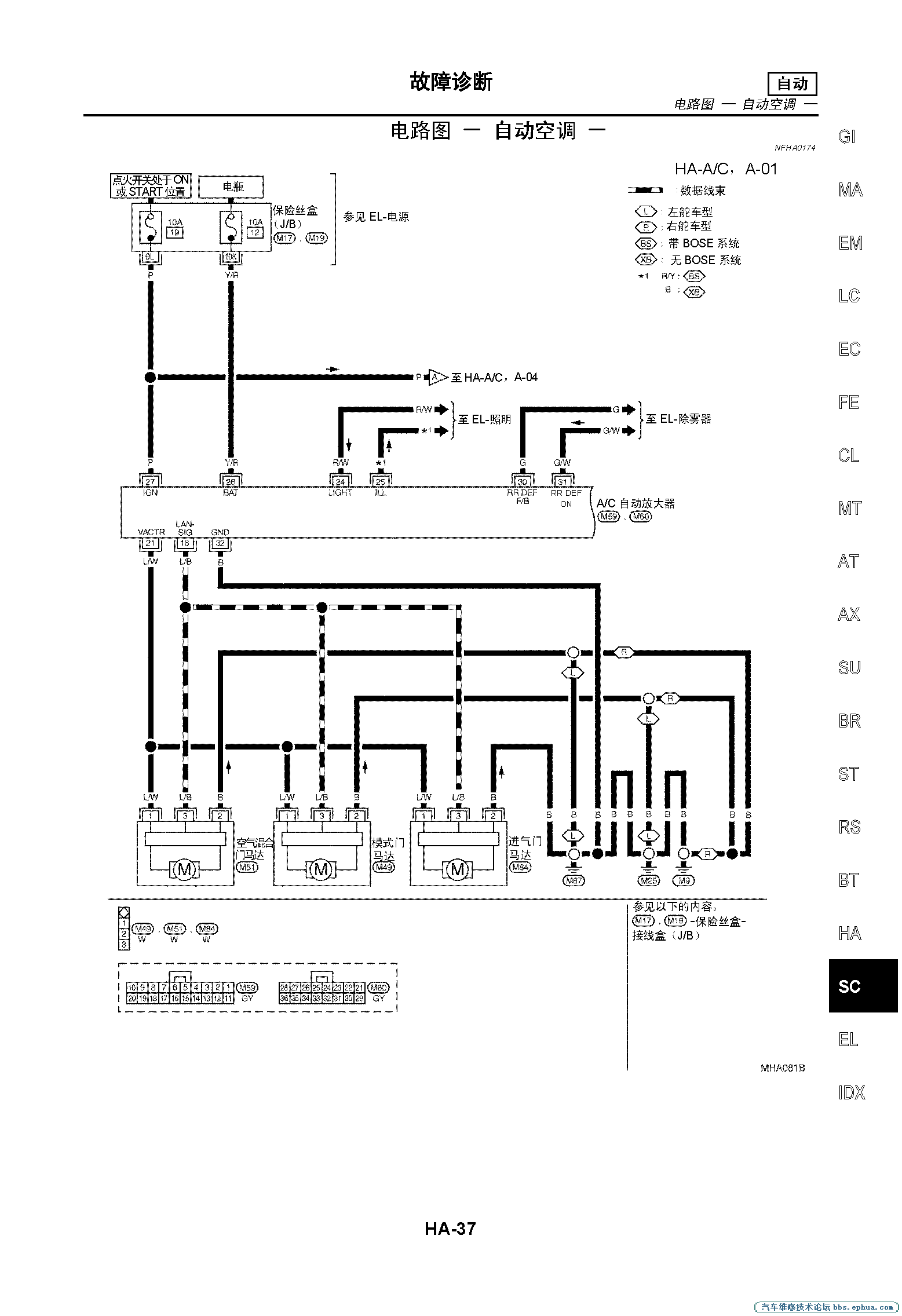

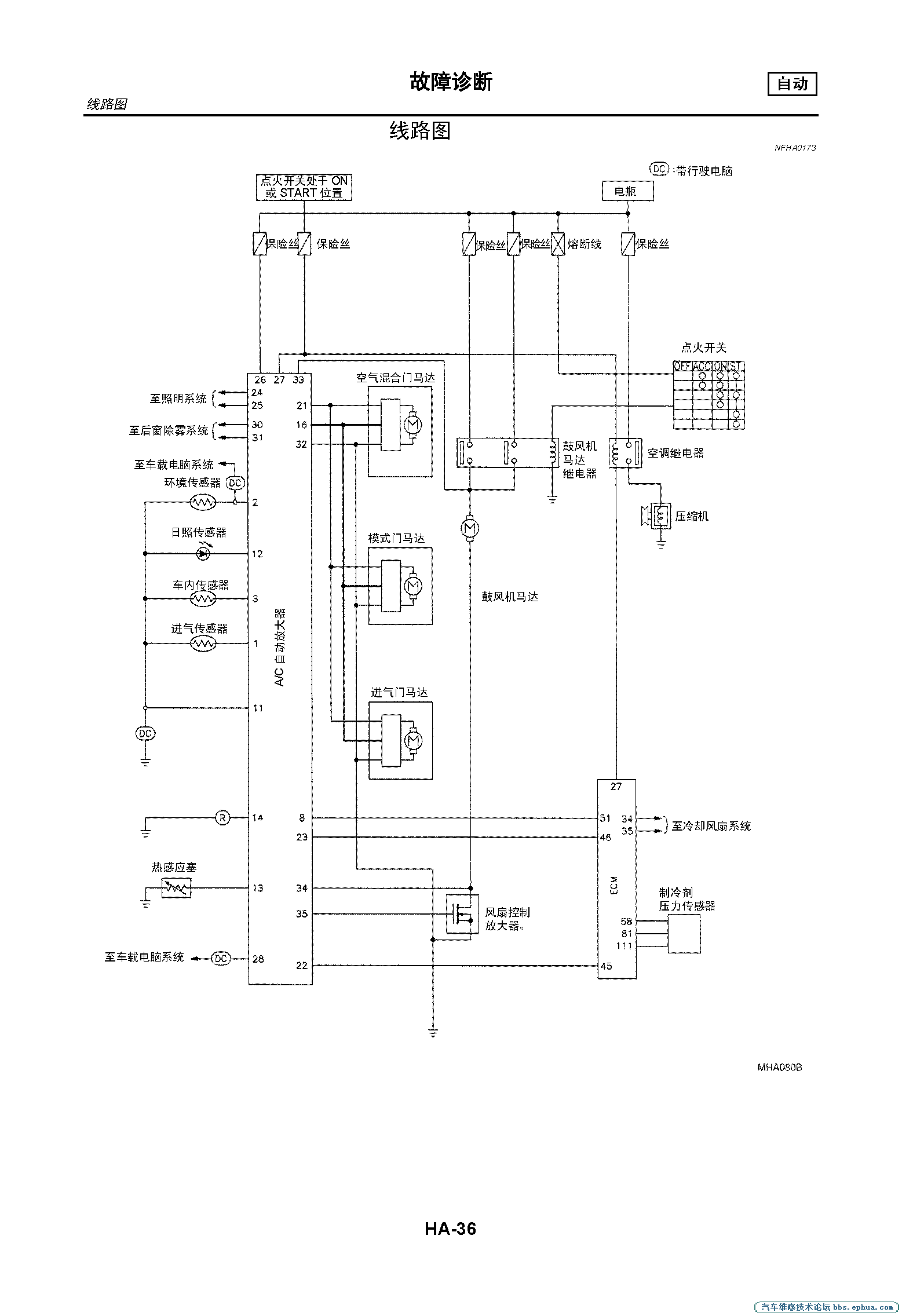

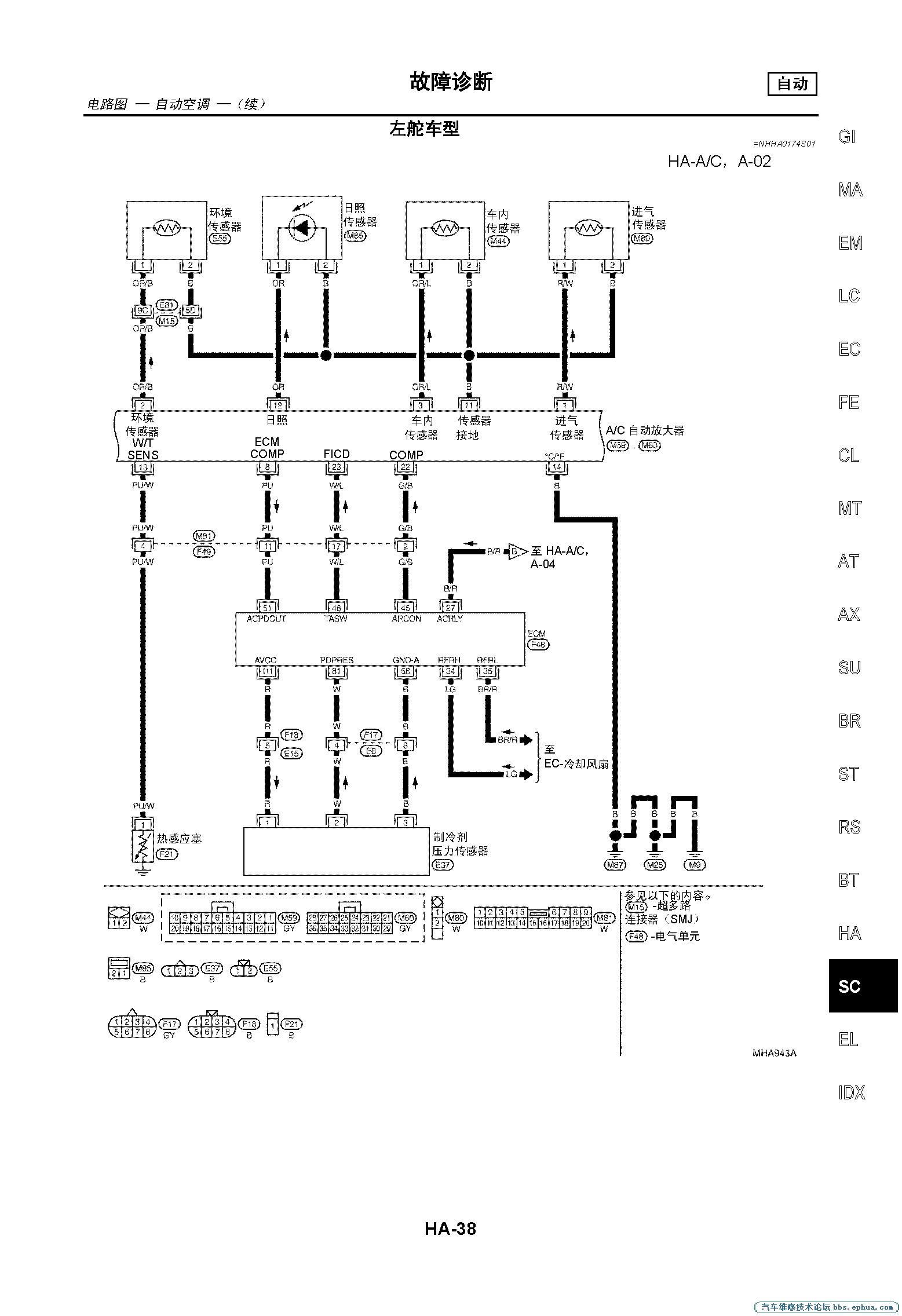

用X431读数据显示无空调信号，求空调控制电路图

safari96 · 发表于 2011-10-6 03:35:53

safari96 · 发表于 2011-10-6 03:36:27

safari96 · 发表于 2011-10-6 03:36:58

776246134 · 发表于 2011-10-6 22:15:55

谢谢上面哥们，只是图太小

zhen1706 · 发表于 2011-10-6 23:07:16

压力传感器有问题吗

safari96 · 发表于 2011-10-7 02:59:11

776246134:谢谢上面哥们，只是图太小
 (2011-10-06 22:15)

你把图片下载了，然后用看图软件放大到足够看清的程度，图片的解析度足够了。

梦醒十分 · 发表于 2011-10-7 10:57:47

还小。。。。你是用手机看的呀？？？
