汽车电路图的特点与标准画法

cmpauto · 发表于 2011-10-8 13:27:24

  1．接点标记具有固定的含义
  在电路图中经常遇到接点标记的数字及字母，它们都具有固定的含义。
  大众系列轿车电气线路的电源正极分成“30”、“15”、“X”、“50”、“P”三路火线，
标有“31”字样的导线为搭铁线。
1)标有“30”（或“30-A”)字样的电源线为常火线。直接与蓄电池连接，中间不经过
任何开关，无论汽车处于行驶状态还是停止状态，其电压都等于电源电压(12~14V)。“30”
号电源线的电源专门供给停车灯、制动灯、报警灯、顶灯、冷却风扇电动机等在发动机熄火
时需要用电的电器设备使用。
2)标有“15”（或“15-B”)字样的电源线为小容量用电设备的电源正极。“l5”号电源
线的电源受点火开关控制，只有在点火开关接通后，用电设备才能通电使用，如仪表及报警
灯、发电机励磁绕组、点火系统等。
3)标有“X”（或“X-C”)字样的电源线为大容量用电设备的电源正极。只有在汽车发
动机运转时，由其供电的用电设备方能接通使用。如后风窗除霜器、空调系统的鼓风电动
机、刮水器电动机、前照灯及雾灯等（来自卸荷继电器的供电线)。
4)数字31代表搭铁线；数字50代表点火开关在起动挡时的起动供电线，无论这些标
记出现在电路的什么地方，相同的标记都代表相同的接点；P线代表驻车灯线，在点火开关
关掉拔掉钥匙的挡位上通电，当将驻车灯开关（转向灯开关)拔到某一侧时，某一侧的前后
示宽灯亮。
2．所有电路都是纵向排列，不互相交叉
电路图采用了断线代号法来处理线路复杂交错的问题。例如在图9 -12中，某一条线路
的上半段电路在电路序号为116的位置上，下半段电路在电路序号为147的位置上，在上半
段电路的终止处画一个标有147的小方格，在下半段电路的开始处也有一小方格，内标有
116，通过116和147就可以将上、下半段电路连在一起了。
3．整个电路以继电器盘为中心
大众汽车电路图在所示线路直向的同时，还表达了线路的结构情况。继电器盘的正面插
有各种继电器和熔丝。图9 -12所示的继电器J2上标有1/49、3/49a等数字，其中分子数1、
3是指继电器盘插孔代号，分母数49、49a是指继电器的插脚代号；1/49就表示出了继电器
插脚与插孔的配合关系。
4．全车线路图字母符号的含义

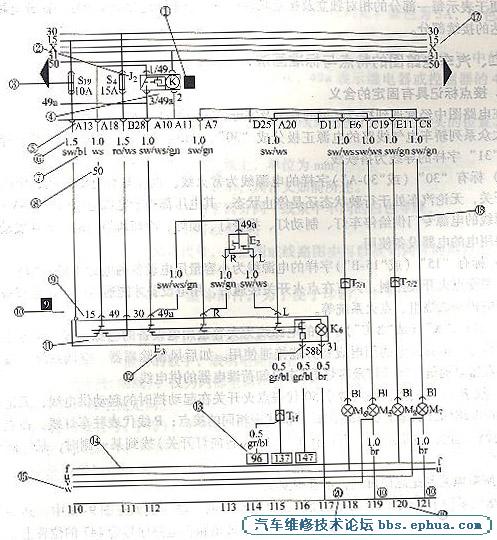

桑塔纳系列轿车电气线路图中各种符号如图9-12历示，各个符号代表的含义如下：
1)、继电器位置号“12”表明继电器在中央线路板（又称为继电器盒)上的12号
位置。
   1)、根据中央线路板上的继电器或控制器符号，在电气线路图的图注中可以查到其名称。
如“J：”表示复合式闪光继电器。
   2)、熔断器代号表示熔断器在熔断器座上的位置代号。如“S19”表示19号熔断器（转向
与报警信号系统，红色，10A)。熔断器容量可据熔断器颜色判定：紫色为3A，红色为10A，
蓝色为15A，黄色为20A，绿色为30A。
   3)、中央线路板上的插接器代号表示多孔插头的一个端子。如“3/49a”中的3表示
该继电器（此处为12号继电器)位置上的3号插孔，49a表示继电器或控制器的49a号端
子（插头)。
   4)、中央线路板上的插接器端子位置代号表示带线束的多孔或单孑L插头的位置。如A13
表示多孔插接器插头A的13号端子。
   5)、导线截面积符号用数字标示在导线上，单位为mm/。
   6)、导线颜色符号用英文字母缩写表示，其含义如前所述。
   7)、白色导线上印刷的标记号，用于区分同一线束中不同的白色导线。
   8)、接线端子代号，在零部件上可以查到。
   9)、故障诊断测试用的检测点代号，在插图或线路图中可以找到同样的黑色圈内的数字
代号，用于故障诊断测试。
   10)、线路标记符号，表示一个整体部件。为了便于印刷，全车线路图中已改为黑白线
路图。
   11)、零部件符号，在图注中可以查到零件名称。如E，表示危险报警灯开关。
   12)、导线连接端：方框内的数字，表明电路图中的接续导线。
   13)、内部连接导线（细线)，仅为内部电路连接、没有连接导线，可以根据内部电路连接
追踪电器部件和内部屯流走向。
   14)、内部连接线符号（字母)，表示下一线路图的连接线。
   15)、搭铁点标记符号，可在图注中查到搭铁点在汽车上的位置，圆圈内数字10表示搭铁
点在中央线路板旁边；圆圈内数字20表示搭铁接线柱31，在中央线路板上的仪表盘线
束内。
   16)、电源线号：“30”为常火线，“15”为小容量电气火线，“X”为大容量电气火线。
   17)、导线。
   18)、110、111、112……表示电气元件在电路图中的位置，便于用户根据此号迅速查找电
气元件的位置。
摘自《汽车电气设备检修与技术详解》
