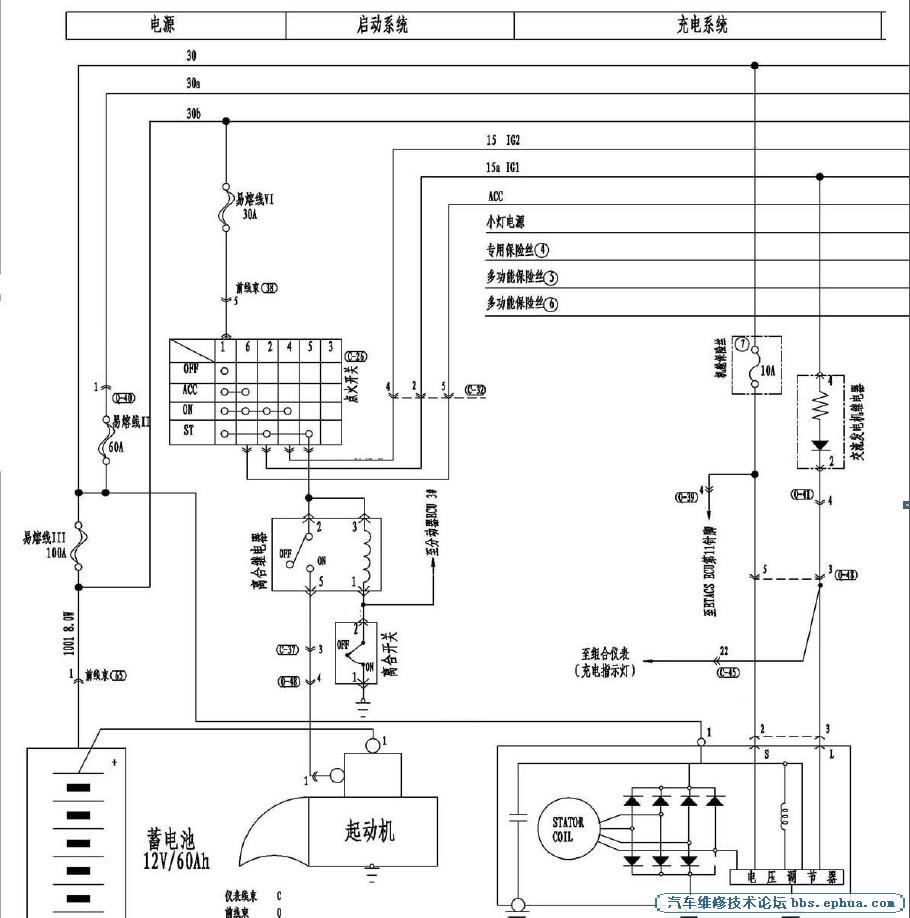

猎豹CS7充电继电器怎样检查？求充电电路图一份？

车丽人13

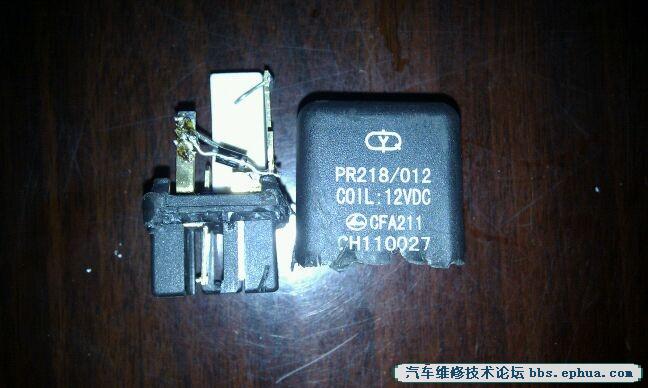

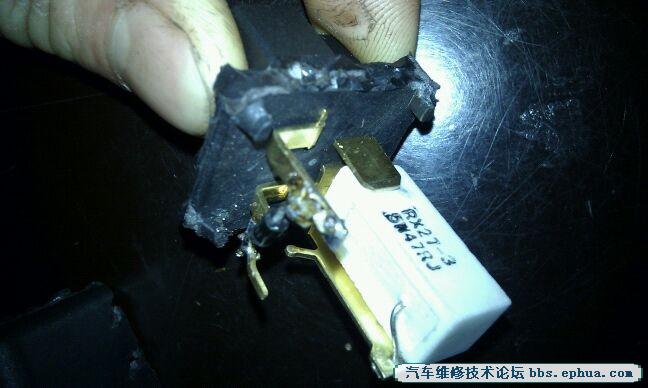

请师父们帮忙  教教怎样查这个充电继电器？是三插 的

luweijiang

猎豹CS7充电继电器

luweijiang

本测试断定电压调节器是否正确地控制交流发电机输出电压。
（1） 在测试前确保检查过以下项目
·交流发电机的安装
·安装在汽车内的电池是否充分充电
·交流发电机皮带张紧
·保险丝
·当发动机运转时，交流发电机发出的反常噪音
（2） 将点火开关打到LOCK（OFF）位置。
（3） 断开电池负极线。

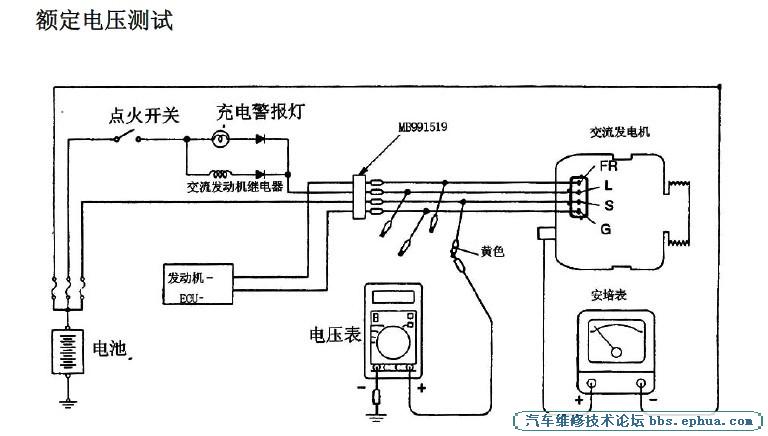

（4） 用特殊工具（交流发电机测试电线：MB991519）将数字电压表连接在交流发电机S 端和
接地之间。（把电压表的（+）和“S”端相连，然后将电压表的（－）和稳固的接地或电池
（－）极相连）
（5） 把交流发电机输出电线从“B”端上拆下。
（6） 将一个量程为0-100A 的直流测试电表串联在交流发电机“B”端和断开的输出电线上。（把
电表的（+）和“B”端相连，然后将电表的（－）和断开的输出电线相连）
（7） 重新连接电池负极线。
（8） 连接一个转速表或MUT-Ⅱ。
（9） 将点火开关打到ON 位置然后检查电压表的读数是否和电池电压相同。
注意
如果电压为0，则可能是交流发电机“S”端和电池（+）极之间的电线或保险丝出现一个开
路。
（10） 关掉所有的灯和附件。
（11） 发动发动机。
（12） 将发动机加速到2500r/min。
（13） 当交流发电机输出电流变成10A 或更小时，读取电压表上的数值。

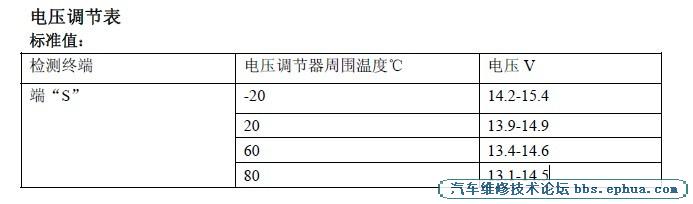

（14） 如果电压读数与额定电压符合则说明电压调节器工作正常。如果电压读数不符合标准值，则
电压调节器或交流发电机出现故障。
（15） 测试完成后，降低发动机速度至空转速度。
（16） 将点火开关打到LOCK（OFF）位置。
（17） 下转速表或MUT-Ⅱ。
（18） 断开电池负极线。
（19） 断开电表和电压表。
（20） 连接交流发电机输出线和“B”端。
（21） 拆下特殊工具，并将接头归为初试状态。
（22） 连接电池负极线。

luweijiang

jhfjhs

学习。。。。。

车丽人13

谢谢师傅

车丽人13

luweijiang: (2011-11-05 21:33)

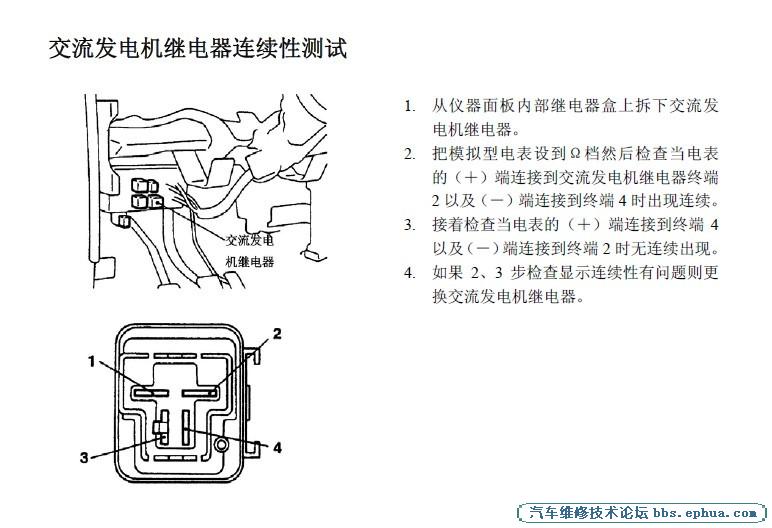

师傅 检查继电器 的步骤 连续是什么意思？是用万用表检查 ？

wwwzhangj3pm

直接换个继电器?  和发动机搭铁。

车丽人13

wwwzhangj3pm:直接换个继电器?  和发动机搭铁。 (2011-11-05 22:52)

师傅继电器有问题？你怎么知道是继电器问题。不能随便换的 要检查确认是继电器问题才可以换的呀 不然客户会不买单的呀

a254127599

学习，。。。。
