柴油车 断油电磁阀的线都是连接哪里的

zt雨♂鸽zt

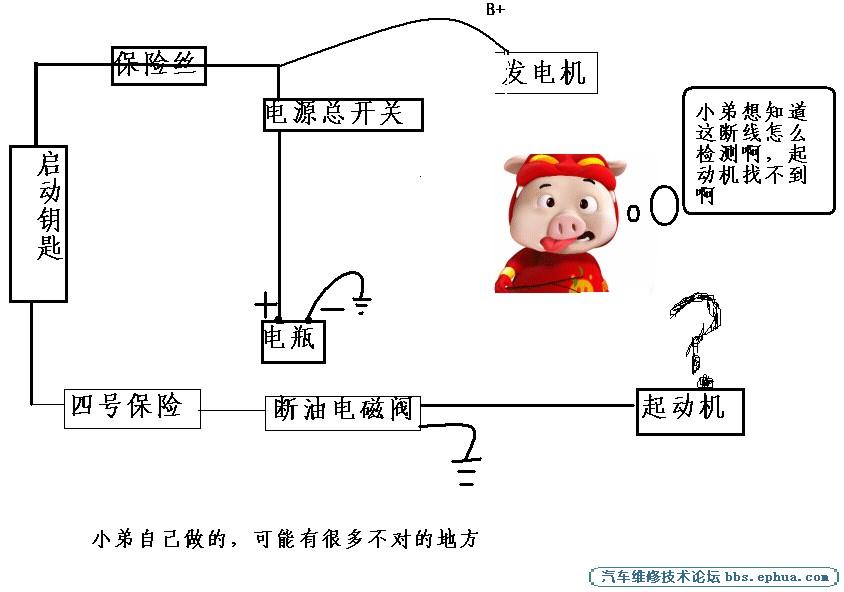

想知道断油电磁阀的连接情况，可是看了电路图上说断油电磁阀有个与起动机相连的线，结果确找不到。望师傅们指点小徒。
     测量了断油电磁阀；一   拔下钥匙在停车状态下，断油电磁阀的R有电，W没电。
                                     二  钥匙打到一档  ，R有电，W没电。
                                     三   钥匙打到二挡，R有电，W有电。
                                     四   车启动后测量，R有电，W没电。

找不到起动机的接线柱呢？

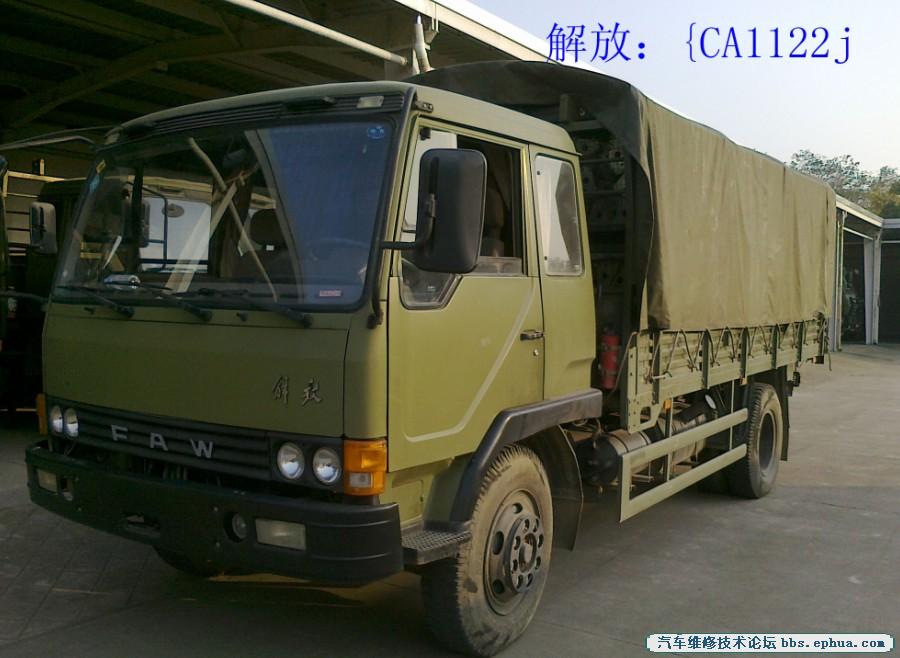

车子外貌

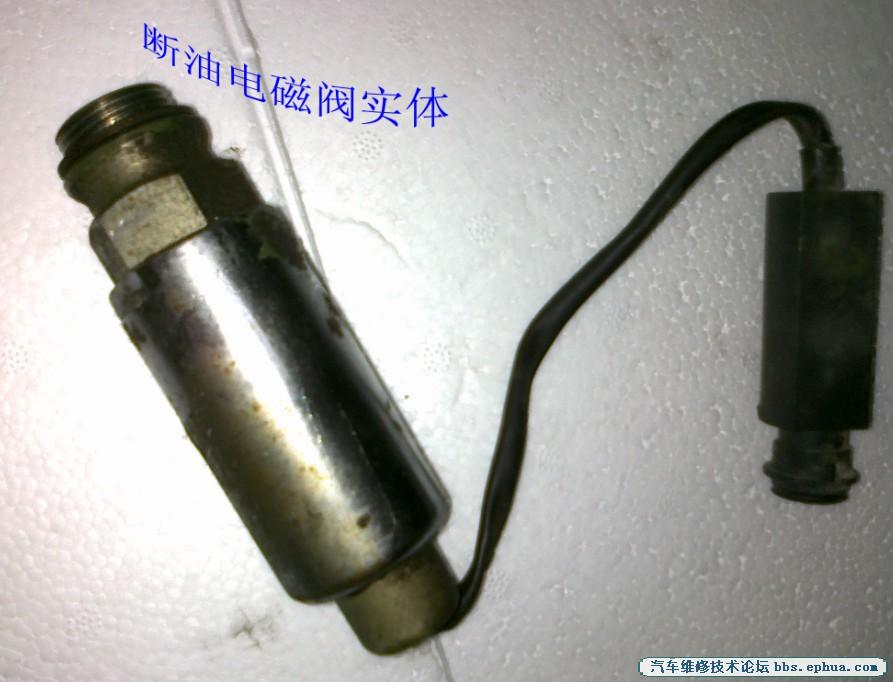

断油电磁阀实体

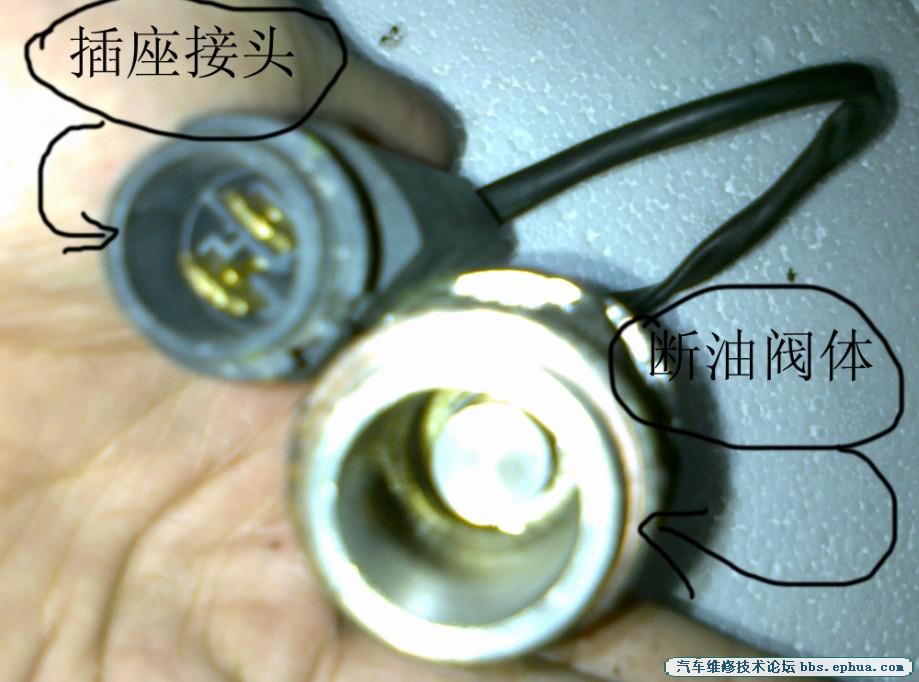

断油电磁阀

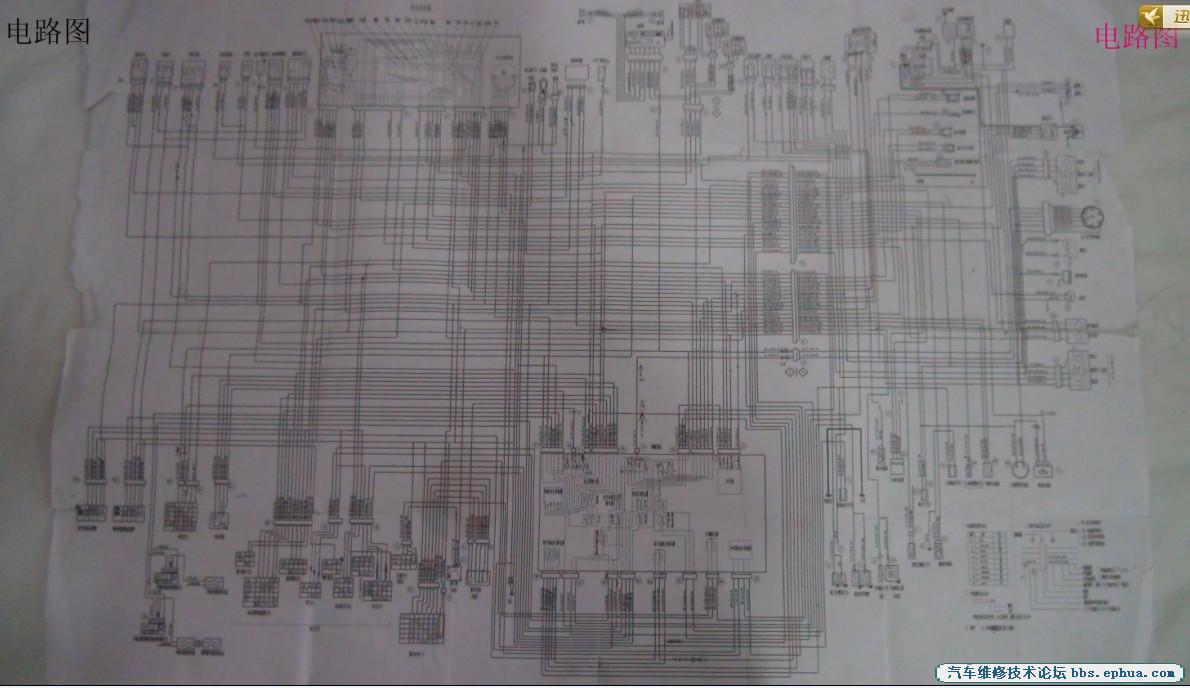

整车电路

断油电磁阀

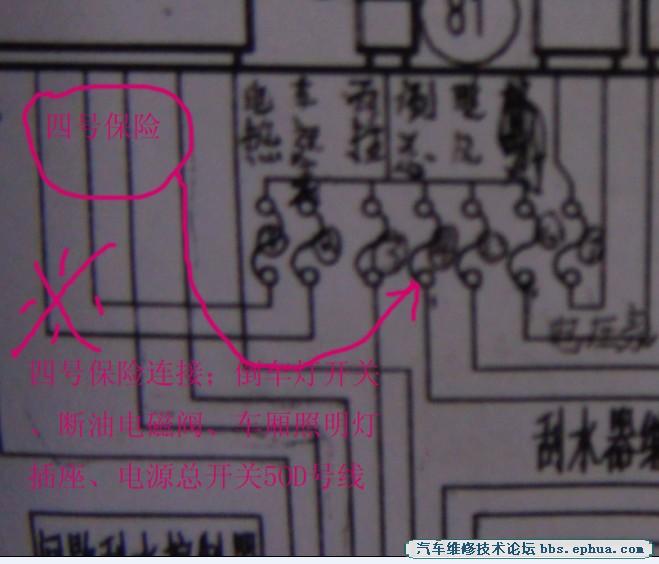

保险盒

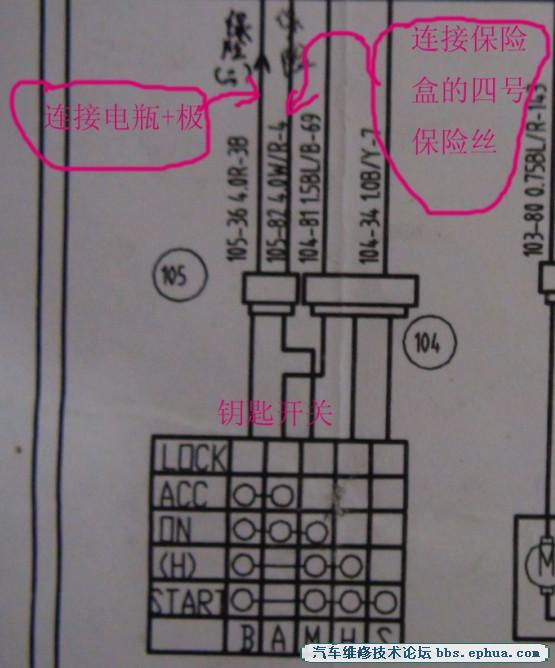

启动钥匙

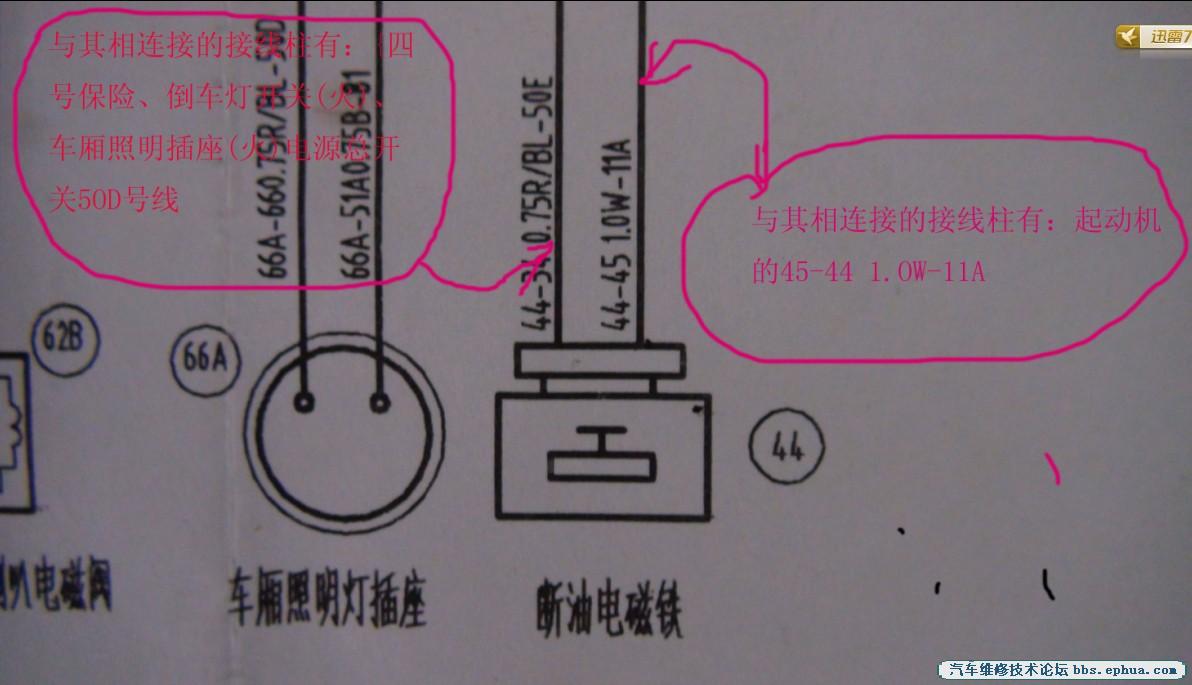

这里的与起动机的线在实物上找不到

wwwzhangj3pm

断油电磁阀一般就是俩根线，一正极，一负极，通电后，阀体上吸，油路通畅，断电后，阀体下跌。熄火。不用搞的那么麻烦，你先试试你的电磁阀正常工作吗？然后跟着线一路往上查。

tc19850206

是不是起动机上的线断了，你没的看到，
我以前遇到过一次，也是无法熄火，一看是启动机上的一根线断了，重新接上，就可以熄火了，
柴油车，振动太大，线容易松动的

zt雨♂鸽zt

wwwzhangj3pm:断油电磁阀一般就是俩根线，一正极，一负极，通电后，阀体上吸，油路通畅，断电后，阀体下跌。熄火。不用搞的那么麻烦，你先试试你的电磁阀正常工作吗？然后跟着线一路往上查。 (2011-11-12 23:03)

不对！！！
我们这里好多这种车，我了侧过，两根线没有打铁线的

zt雨♂鸽zt

tc19850206:是不是起动机上的线断了，你没的看到，
我以前遇到过一次，也是无法熄火，一看是启动机上的一根线断了，重新接上，就可以熄火了，
柴油车，振动太大，线容易松动的 (2011-11-12 23:21)

我就是在起动机上找这根线，甚至所有的车都看了，没有这根线，就差把全车线路拆下，顺着线找了。

雨云

柴油发动机断油电磁阀：包括线圈绕组、活塞装置。
       线圈绕组包括相互并联的

一强电流牵引线圈

和

一弱电流保持线圈

，一活塞位于线圈芯内且其头部由一复位弹簧支撑，并串联在所述的牵引线圈回路上。
    柴油发动机的电门开关作为保持线圈的电源开关，从起动机启动时来的电源则作为牵引线圈工作电源。

没文化



雨云

测量断油电磁阀；
                  一   拔下钥匙在停车状态下，断油电磁阀的R有电，W没电。


（ 此时两线应该没电，否则不能熄火，还会漏电）

                  二  钥匙打到一档  ，R有电，W没电。


（此时两线应该没电，否则不能熄火 ）

                  三   钥匙打到二挡，R有电，W有电。


【此时应该保持线圈（电阻大的线圈）有电 ，牵引线圈 （电阻小的线圈）没电】

                  四   车启动后测量，R有电，W没电。


【此时应该保持线圈（电阻大的线圈）有电 ，牵引线圈 （电阻小的线圈）没电】

                      --------起动的过程中两线圈都要有电

雨云

找不到起动机的接线柱呢


-------------不一定在起动机，有可能接在点火开关的起动档。

亮飞

测量了断油电磁阀；一   拔下钥匙在停车状态下，断油电磁阀的R有电，W没电。
                                     二  钥匙打到一档  ，R有电，W没电。
以上两种工况都可导致发动机起动后无法用钥匙熄火！
以前解放汽车熄火电磁阀白色线确实连接起动机电磁开关的输出端，作为断油电磁阀牵引线圈工作电压输入端。



就是在起动机上找这根线，甚至所有的车都看了，没有这根线，就差把全车线路拆下，顺着线找了
此车型电瓶支架上是否有保险盒？
